1.1 产品简介

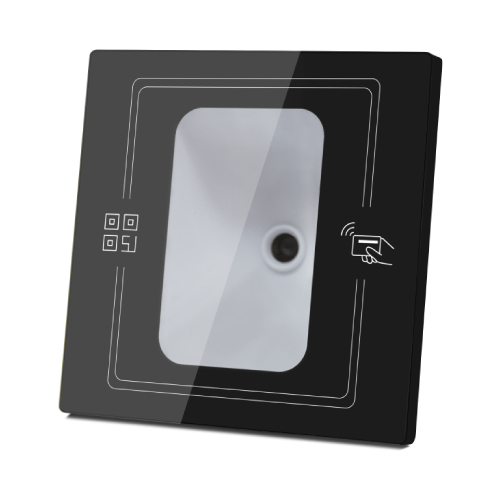

通道闸二维码IC卡读卡器是一款专注用于通道闸嵌入式安装使用的门禁读卡器，设备支持小程序动态二维码识别，支持访客二维码按时间进行预约分享操作，同时可读取二代证/IC卡序列号及IC卡扇区数据。设备支持韦根和RS485通讯。广泛适用于小区，通道闸，门禁，梯控等场景。

1.2 联网模式

门禁控制器及多功能门禁控制器通过以太网与管理中心进行连接，二维码+IC读卡器通过韦根（或RS232）跟门禁控制器进行通讯，人员进出可以通过二维码小程序生成具备权限的二维码扫码开门，也可以借助第三方系统集成后进行二维码申请扫码开门。

1.3 功能特点

1、抗金属设计，可嵌入安装于任意金属环境中，不建议用金属板盖住线圈位置。

2、支持手机端网页进行二维码读头参数自定义配置。

3、支持手机小程序动态二维码识别、Mifare卡序列号+扇区数据、二代证物理序列号、手机NFC

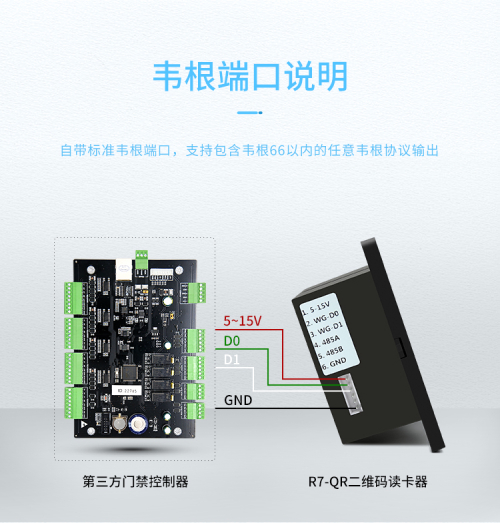

4、支持标准韦根输出，支持韦根66输出。

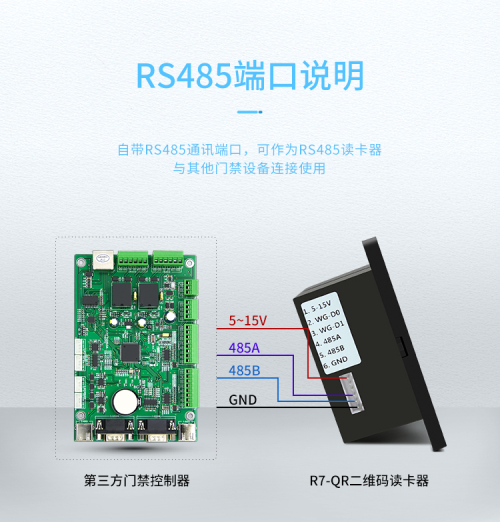

5、自带RS485端口，可与其他任意门禁设备连接使用。

6、提供完整二维码对接协议说明，可与第三方系统任意集成配对，实现快速二维码门禁开门功能。

7、86底盒设计，支持嵌入式通道闸安装。

1.4 产品参数

产品名称：嵌入式二维码IC读卡器

产品型号：R7-QR

工作电压：5V-15V

工作电流：≤100mA

识别距离：2cm-10cm

工作温度：-20℃~70℃

波特率：9600-115200bps

通讯方式：1路韦根、1路RS485

二维码：支持二维码扫码

支持卡片：Mifare卡序列号、Mifare卡扇区数据、二代证序列号、手机NFC

抗光性：建议室内通道闸安装使用

安装方式：嵌入式安装

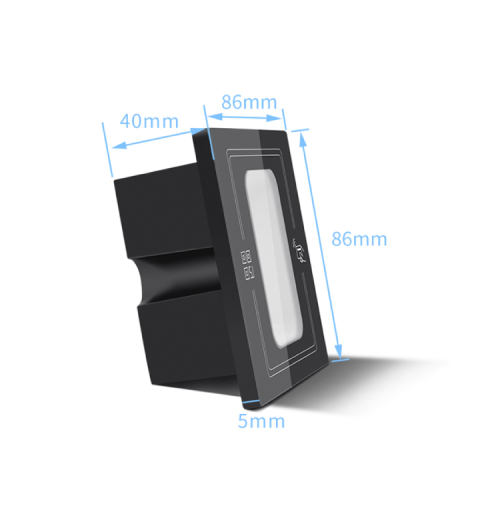

产品尺寸：86mm×86mm×40mm

1.5 公司信息

【公司名称】：广州盛炬智能科技有限公司

【公司地址】：广州市天河区东圃二马路61号东湖工业区A栋318号

【公众号】：盛炬安防
