产品详细
40波双向DWDM波分 有热AWG
- 型号：40波双向DWDM波分
- 价格：100
- 最小起订量：10台
- 供货总量：1000台
- 产品介绍
有热型阵列波导光栅AWG（DWDM密集波分）
有热型AWG设备采用有热阵列波导光栅模块，基于硅基板上的平面波导光路（PLC）光栅技术，关键模块拥有独特的封装设计，减少功耗，特设工作组套件，选用可靠的热塑料，低的热传导和精确的工作温度控制，可实现精确的通道耦合、低插入损耗、高通道隔离度及高稳定性。

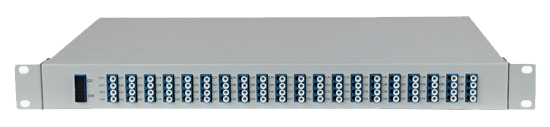

1U机架式AWG（图）
功能特点
1、通道间距100GHZ(0.8 nm)最高可复用48个通道；
2、低插损，插损≤5dB，典型值为4.5dB
3、通道隔离度高，相邻隔离度≥25dB；非相邻隔离度≥35dB
4、高稳定性，双电源可热插拔，1+1保护；
5、完善的指示灯状态；
6、强大的网管功能，支持SNMP、Web、telnet网管，基于GUI图形化界面网管，人机界面友好；
性能参数
参数 | 规格 | 单位 | ||||
最小值 | 标准值 | 最大值 | ||||
通道数 | 40 | 48 | ||||
通道间距 | 100 | GHz | ||||
中心波长 | C -band | nm | ||||
通带频率 | ±0.1 | nm | ||||
波长精度 | ±0.05 | nm | ||||
-1 dB 带宽 | 0.4 | nm | ||||
-3 dB 带宽 | 0.6 | nm | ||||
插入损耗 | 4.5 | 6.0 | dB | |||
相邻通道隔离度 | Demux | 25 | dB | |||
Mux | 18 | |||||
非相邻通道隔离度 | Demux | 32 | dB | |||
Mux | 26 | |||||
插损一致性 | 1.5 | dB | ||||
方向性 | 40 | dB | ||||
插损平坦度 | 0.5 | dB | ||||
回波损耗 | 40 | dB | ||||
偏振损耗 | 0.3 | 0.5 | dB | |||
偏振模式色散 | 0.5 | ps | ||||
最大通过光功率 | 24 | dBm | ||||
环境要求 | 工作温度 | -5℃~+75℃ | ||||
存储温度 | -40℃~85℃ | |||||
相对湿度 | 5% ~ 95% 无凝结 | |||||
电源要求（标值） | 180V~240V/AC,-36V~-72V/DC | |||||
安全与EMC | 符合FCC、UL、CE、TUV、CSA标准 | |||||
功耗 | ≤25W | |||||
设备尺寸 (mm) | 440（W）× 44（H）×340（D） | |||||
