- 产品介绍
无源滤波片式波分复用器
介质薄膜相干滤波技术波分复用器(WDM)是利用几十层不同的介质薄膜组合起来，组成具有特定波长选择特性的干涉滤波器，就可以实现将不同的波长分离或合并
CWDM：波长间隔为20nm，波长间隔相对较宽。
DWDM：波长间隔为0.2～1.6nm之间。

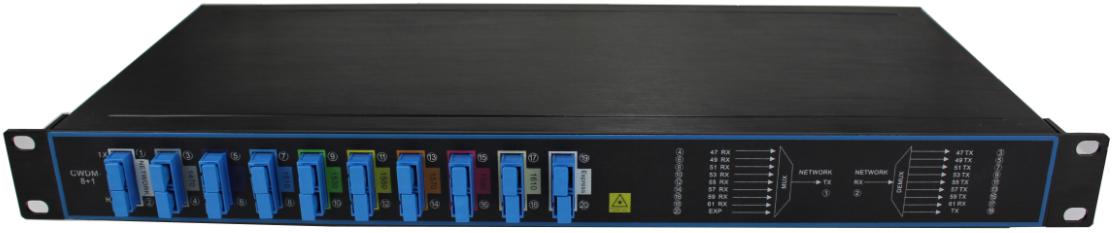

1U机架式 MUX/DEMUX（图）
该产品采用1U机架式设计，可安装于标准19寸机柜中，可支持1270nm～1610nm之间相隔20nm的CWDM波长进行复用，支持C21~C60之间相隔100Ghz的DWDM波长复用解复用，并具备升级功能。
特点：
1、与光纤参数无关，结构稳定
2、信号通带比较平坦
3、插入损耗低
4、高隔离度
5、高稳定性和高可靠性
6、温度特性很好
7、偏振相关损耗低
性能参数：
参数（CWDM） | 4通道 | 8通道 | 16通道 | |
中心波长(nm) | 1270~1610或1271~1611 | |||
中心波长精度(nm) | ±0.5 | |||
通道间隔(nm) | 20 | |||
通带宽度(nm) | ±6.5 | |||
插损(dB) | ≤1A.6 | ≤2.5 | ≤4.5 | |
一致性(dB) | ≤0.6 | ≤1.0 | ≤1.5 | |
信道平坦度(dB) | ≤0.3 | |||
隔离度(dB) | 相邻 | ≥30 | ||
非相邻 | ≥45 | |||
插入损耗热稳定度(dB/℃) | <0.005 | |||
波长热稳定度(nm/℃) | <0.002 | |||
偏振相关损耗(dB) | <0.1 | |||
偏振模色散(ps) | <0.1 | |||
方向性(dB) | ≥50 | |||
回波损耗(dB) | ≥45 | |||
最大通光功率(mW) | 300 | |||
工作温度(℃) | -20~+75 | |||
储存温度(℃) | -40~+85 | |||
封装尺寸（mm） | 440（W）× 44（H）×340（D） | |||
参数（DWDM） | 4通道 | 8通道 | 16通道 | 32通道 | 40通道 | |||
通道波长 (nm) | ITU 100GHz Grid | |||||||
中心波长精度 (nm) | ±0.1 | |||||||
通道间隔(nm) | 100 | |||||||
通频带 (@-0.5dB 带宽 (nm) | >0.25 | |||||||
插入损耗 (dB) | ≤2.3 | ≤4.3 | ≤4. 8 | ≤6.0 | ≤6.5 | |||
通道一致性 (dB) | ≤0.6 | ≤1.0 | ≤1.5 | 2.0 | 2.0 | |||
信道平坦度(dB) | <0.3 | |||||||
隔离度 (dB) | 相邻 | ＞25 | ||||||
非相邻 | ＞35 | |||||||
插入损耗热稳定度 (dB/℃) | <0.005 | |||||||
波长热稳定度(nm/℃) | <0.002 | |||||||
偏振相关损耗 (dB) | <0.1 | <0.25 | <0.30 | |||||
偏振模色散（ps） | <0.1 | |||||||
方向性(dB) | >50 | |||||||
回波损耗 （dB） | >45 | |||||||
最大通过功率 (mW) | 300 | |||||||
工作温度 (℃) | -5~+75 | |||||||
储存温度 (℃) | -40~85 | |||||||
设备尺寸 (mm) | 440（W）× 44（H）×340（D） | |||||||
