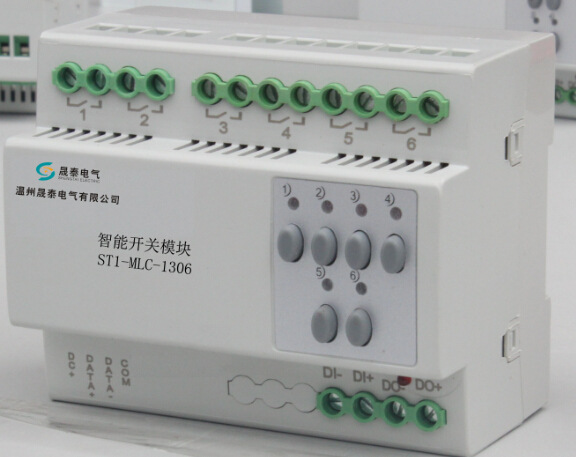

专业厂家生产（ˇ4路智能照明开关控制模块ˇ）价格实惠，质量稳定，技术先进，专业可靠。〖〖现货存库※价格全球最低最实惠〗〗，每一位客户都买到一个称心如意的产品，“保证一流质量，保持一级信誉”的经营理念，坚持“客户第一”的原则为广大客户提供优质的服务。联系人:杨光,热线:13695854666一、概述     智能照明控制系统是利用先进电磁调压及电子感应技术，以公共照明统一格智能为平台，对供电进行实时监控与跟踪，自动平滑地调节电路的电压和电流幅度，改善照明电路中不平衡负荷所带来的额外功耗，提高功率因素，降低灯具和线路的工作温度，达到优化供电目的的照明控制系统。二、技术参数     1. 输入电压：DC24V     2. 总线耗电：35mA/DC24V     3. 开关回路：12路     4. 每开关回路最大电流：16A     5. 继电器电气寿命：大于60000次（阻性负载）     6. 环境条件：     工作温度0℃~45℃     工作相对湿度20%~90%     储存温度-40℃~+55℃     储存相对湿度10%~93%     7. 外形尺寸：165mm×88mm×66mm     8. 重量：0.6kg三、特点     1．系统可控制任意回路连续调光或开关。     2．场景控制：可预先设置多个不同场景，在场景切换时淡入、淡出。     3．可接入各种传感器对灯光进行自动控制。     4．移动传感器：对人体红外线检测达到对灯光的控制；如人来灯亮，人走灯灭（暗）。     5．光亮照度传感器：对某些场合可根据室外光线的强弱调整室内光线，如学校教室的恒照度控制。     6．时间控制：某些场合可以随上下班时间调整亮度。     7．红外遥控：可用手持红外遥控器对灯光进行控制。     8．系统联网：可系统联网，利用上述控制手段进行综合控制或与楼宇智能控制系统联网。     9. 可由声、光、热、人及动物的移动检测达到对灯光的控制。四、工作原理　　智能照明控制系统，其实就是根据某一区域的功能、每天不同的时间、室外光亮度或该区域的用途来自控制照明，是整个智能家居的基础部分。　　智能照明系统最为人称道的是，它可进行预设，即具有将照明亮度转变为一系列设置的功能。这些设置也称为场景，可由调光器系统或中央建筑控制系统自动调用。在家庭内使用时，可以采用集成中央控制器的形式，并可能带有一个触屏界面。　　总体而言，智能照明系统作为整个智能家居的核心部分，特别适合于大面积住房，它将使生活方便，舒适。照明控制系统分为独立式、特定于房间式或大型的联网系统，在联网系统中，调光设备安装在电气柜中，由诸    如传感器和控制面板组成的外部设备网络来操作。联网系统的优势是可从许多点来控制不同的房间中区域。在家庭中，可以在靠近主进口的墙上安装一个控制面板，以此作为多外房间的主控制点。五、安全使用与维护保养    1. 485总线不能低于16V，否则继电器不能正常工作。    2. 每回路必须通过合适的断路器接入AC220V～240V电源。    3. 为了继电器的安全使用，应注意以下几点：    l 对于连接阻性负载时，每回路负载电流最大可以达到16A。    l 对于连接感性负载（有高电压）、连接容性负载（有冲击电流）时，每回路负载电流最大应小于16A。具体可根据实际负载的功率因数大小，选择适当的负载，功率因数越小，选择的负载就越小。    l 尤其对于连接低功率因数负载时，如低功率因数节能灯、低功率因数电子镇流器灯等，因冲击电流大，为了保护继电器安全使用，应适当减小负载，以降低冲击电流。    4. 勿靠近干扰设备。    5. 要建立良好通风散热环境。    6. 在使用过程中，注意防潮、防震、防尘。    7. 机器出现故障时，请与专业维修人员或本公司联系。

‍

‍

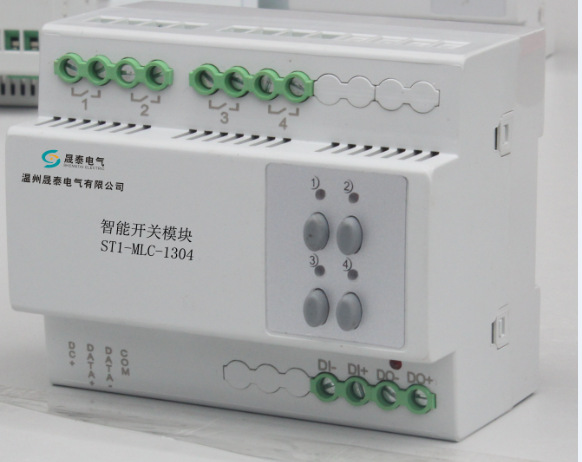

温州晟泰电气有限公司为您提供6路智能照明开关模块【13695854666】。智能照明首选致创能源,专注提供智能照明控制系统、智能灯光控制系统、智能照明系统设计及解决方案。致创能源愿与您携手合作,共创绿色低碳、高效和谐的智慧照明生活。     致创能联系人：杨光     座机：0577-61770678     传真:0577-61770679     手机：13695854666     全国统一电话：4008263232                                  智能开关模块                                   使用说明书     一、 概述     智能开关模块，通讯采用485总线方式，自带场景控制部分，本身设有继电器开关手动控制，具有远程编程和管理功能。     二、 功能特点     1. 12路继电器开关输出单元     2. 自带场景控制器，多达128个场景     3. 每个回路具有灯具保护延时（0-60分钟）     4. 每个回路具有分批开启延时（0-25秒）     5. 每个回路继电器开关可手动控制     6. 具有远程编程和管理功能     7. 设备重启可选择已开的场景或指定的场景     8. 采用485总线方式通讯     9. 标准35mm导轨式安装结构     三、 主要技术参数     1. 输入电压：DC24V     2. 总线耗电：35mA/DC24V     3. 开关回路：12路     4. 每开关回路最大电流：16A     5. 继电器电气寿命：大于60000次（阻性负载）     6. 环境条件：     工作温度0℃~45℃     工作相对湿度20%~90%     储存温度-40℃~+55℃     储存相对湿度10%~93%     7. 外形尺寸：165mm×88mm×66mm     8. 重量：0.6kg     四、 外观说明     模块外观和接线示意图如下所示：     ① 1、2、3、4、5、6、7、8、9、10、11、12共12路继电器开关回路输出端     ② 回路指示灯。12个指示灯分别与12个手动开关按键一一对应，每个指示灯显示对应回路的开关状态。     ③ 1、2、3、4、5、6、7、8、9、10、11、12共12路继电器手动按键，每次按下后，继电器状态与当前状态相反。     ④ 电源和异常指示灯，模块正常工作时，指示灯每秒钟闪一次（慢闪），出现异常情况时，指示灯每250ms闪一次（快闪）。     ⑤ DC+、DATA+、DATA-、COM为485总线接线端     接线端信号定义及与485连线的对应关系为：     DC+（＋24V）→ 棕、橙     DATA+（信号＋）→ 蓝、绿     DATA-（ 信号－）→ 蓝白、绿白     COM（公共端）→ 棕白、橙白          ⑥消防信号接口。DI-、DI+为消防信号输入接口，DO-、DO+为消防反馈输出接口。两个接口都为有源信号，都需要外部接入电源，DI-、DI+只允许直流电压输入，范围为DC5V-30V；DO-、DO+也只允许直流电压输入，范围为DC5V-30V，用于驱动DC12V、DC24V中间继电器等设备，两者都切勿接入220V交流信号，以免设备损坏。系统默认消防信号输入时，触发所有回路全开，反馈输出接口接通；消防信号恢复正常时，恢复回路原来状态,反馈输出接口断开；以上信号所触发的场景都可以编程修改。     五、 安装连接     1． 安装条件     安装位置要通风良好，注意防潮、防震、防尘。     2． 接线规格     l 本模块继电器开关输出端连接线：2.5mm2铜导线     l 485总线连接线：采用超五类线或4芯双绞线     3． 典型系统连接     该模块的典型系统连接（仅供参考）如下图所示。通过485总线与控制面板、系统管理服务器等连接可实现设备开关控制、照明控制（包括场景控制等）、系统管理、以及与其它控制系统联接等。          六、 功能及操作说明     1、 继电器开关手动控制     本模块除接收外部信号进行开关控制外，也可手动控制开关。     通过操作1～12回路继电器的手动开关，可分别控制1～12回路开、关。     2、 本机设备号     设备ID必须通过“SILO系统控制软件”设置，设置见软件说明。     3、 场景     多达128个场景，每个场景由任意回路组合而成。场景必须通过“SILO 系统控制软件”来设置，设置见软件说明。     4、 回路开启和保护延时     回路开启延时：每个回路可设置开启延时，即回路启动后，达到延时值时该回路才有输出。开启延时的作用，当同时启动多个回路时，回路按延时值依次启动，避免全部启动时的冲击大电流。     注：开启延时值范围为0.0～25.0秒。     回路保护延时：每个回路可设置保护延时，即当某回路的输出关断后，为了保护负载，只有时间达到保护延时值时该回路才能再受控制输出。     注：保护延时值范围为00～60分。     开启延时值、保护延时值必须通过“SILO系统控制软件”来设置，设置见其说明。     5、 重启后运行场设置（上电恢复场景设置）     如系统设置为已开的场，本机重启后，将运行上次关机时开启的场景。     如系统设置为指定的场，本机重启后，将运行指定的场景。     设置要通过“SILO系统控制软件”，设置见其说明。系统默认重启后不运行场景。     安全使用与维护保养

‍

本公司为您提供'每一位客户都买到一个称心如意的产品，:『现货存库，价格全球最低最实惠』12路智能照明控制模块『现货存库◎智能照明控制系统F◎欲购从速』联系人:杨光,热线:13695854666 ， 联系人：杨光座机：0577-61770678传真:0577-61770679手机：13695854666备  注：提供多种解决方案，技术支持、产品按原厂质保2年晟泰电气助您――善用其效，尽享其能，有晟泰，使用产品更放心，产品在促销中。。。                                                            智能开关模块                                                             使用说明书一、 概述智能开关模块，通讯采用485总线方式，自带场景控制部分，本身设有继电器开关手动控制，具有远程编程和管理功能。二、 功能特点1. 12路继电器开关输出单元2. 自带场景控制器，多达128个场景3. 每个回路具有灯具保护延时（0-60分钟）4. 每个回路具有分批开启延时（0-25秒）5. 每个回路继电器开关可手动控制6. 具有远程编程和管理功能7. 设备重启可选择已开的场景或指定的场景8. 采用485总线方式通讯9. 标准35mm导轨式安装结构三、 主要技术参数1. 输入电压：DC24V2. 总线耗电：35mA/DC24V3. 开关回路：12路4. 每开关回路最大电流：16A5. 继电器电气寿命：大于60000次（阻性负载）6. 环境条件：工作温度0℃~45℃工作相对湿度20%~90%储存温度-40℃~+55℃储存相对湿度10%~93%7. 外形尺寸：165mm×88mm×66mm8. 重量：0.6kg   四、 安装连接1． 安装条件安装位置要通风良好，注意防潮、防震、防尘。 2． 接线规格l 本模块继电器开关输出端连接线：2.5mm2铜导线 l 485总线连接线：采用超五类线或4芯双绞线3． 典型系统连接该模块的典型系统连接（仅供参考）如下图所示。通过485总线与控制面板、系统管理服务器等连接可实现设备开关控制、照明控制（包括场景控制等）、系统管理、以及与其它控制系统联接等。五、 功能及操作说明1、 继电器开关手动控制本模块除接收外部信号进行开关控制外，也可手动控制开关。通过操作1～4回路继电器的手动开关，可分别控制1～4回路开、关。2、 本机设备号设备ID必须通过“SILO系统控制软件”设置，设置见软件说明。3、 场景多达128个场景，每个场景由任意回路组合而成。场景必须通过“SILO 系统控制软件”来设置，设置见软件说明。4、 回路开启和保护延时回路开启延时：每个回路可设置开启延时，即回路启动后，达到延时值时该回路才有输出。开启延时的作用，当同时启动多个回路时，回路按延时值依次启动，避免全部启动时的冲击大电流。注：开启延时值范围为0.0～25.0秒。回路保护延时：每个回路可设置保护延时，即当某回路的输出关断后，为了保护负载，只有时间达到保护延时值时该回路才能再受控制输出。注：保护延时值范围为00～60分。开启延时值、保护延时值必须通过“SILO系统控制软件”来设置，设置见其说明。5、 重启后运行场设置（上电恢复场景设置）如系统设置为已开的场，本机重启后，将运行上次关机时开启的场景。如系统设置为指定的场，本机重启后，将运行指定的场景。设置要通过“SILO系统控制软件”，设置见其说明。系统默认重启后不运行场景。六、安全使用与维护保养1. 485总线不能低于16V，否则继电器不能正常工作。2. 每回路必须通过合适的断路器接入AC220V～240V电源。3. 为了继电器的安全使用，应注意以下几点：l 对于连接阻性负载时，每回路负载电流最大可以达到16A。l 对于连接感性负载（有高电压）、连接容性负载（有冲击电流）时，每回路负载电流最大应小于16A。具体可根据实际负载的功率因数大小，选择适当的负载，功率因数越小，选择的负载就越小。l 尤其对于连接低功率因数负载时，如低功率因数节能灯、低功率因数电子镇流器灯等，因冲击电流大，为了保护继电器安全使用，应适当减小负载，以降低冲击电流。4. 勿靠近干扰设备。5. 要建立良好通风散热环境。6. 在使用过程中，注意防潮、防震、防尘。7. 机器出现故障时，请与专业维修人员或本公司联系。
