1.项目名称

       全国总工会北戴河辽养院WI-FI覆盖解决方案

       2.客户背景

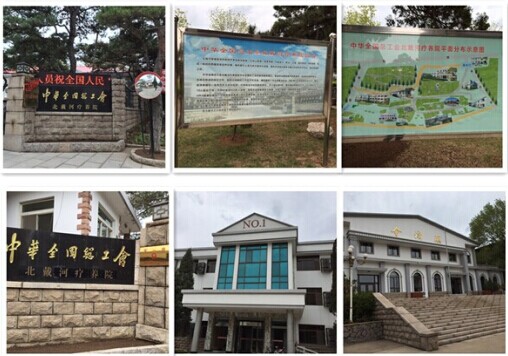

       中华全国总工会北戴河疗养院位于河北省秦皇岛市北戴河区安一路９号（邮政编码066100），主要经营休疗养、食宿、旅游等项目。目前因项目不断发展，固定及流动的人流量越来越大，疗养院需要为广大的客户群体提供一套稳定的无线WiFi环境。因此需要丰润达为其提供一套完整的无线WI-FI解决方案。

       3.项目需求

       ⑴,客户需求该无线覆盖工程能够同时为全疗养院的职工、客人提供流畅的上网环境。

       ⑵,要求我司POE交换机、无线AP所提供的供电和网络环境安全、高效、高速。

       ⑶,要求整个疗养院进行无死角覆盖

       ⑷,保证所提供的无线网络安全、稳定、快速。

       ⑸,要求统一SSID，实现无线漫游。

       ⑹,需要端口隔离防止ARP攻击，环路保护。

       ⑺,能够实现微信认证，帮助其吸引客户群体，有利于其后期的品牌营销工作。

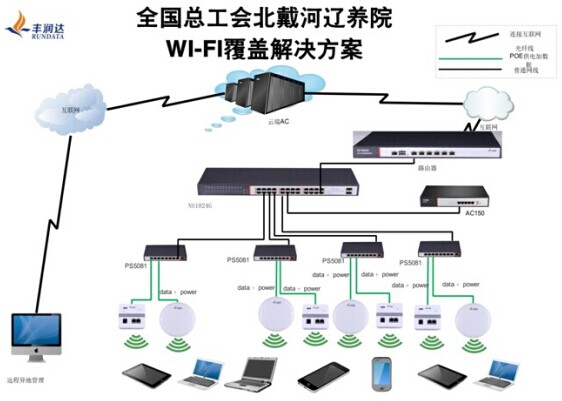

       4.方案示意图（拓扑图）

       5.方案说明

       为满足客户需求，在该项目中的信号发射终端我司采用了130个丰润达W25AP以及25个丰润达W60AP，从而保证WiFi信号稳定无死角覆盖整个疗养院。

       所有无线AP均采用支持PoE供电功能的设备，而AP后端供电设备和信号传输设备（接入层）将统一使用丰润达PoE供电交换机PS5081（22台）。

       汇聚层采用超大背板带宽（52Gbps）的丰润达全千兆以太网交换机NS1024G,并配合丰润达AC管理器实现对无线AP进行统一管理的功能，整个网络由出口路由器WAN口接入internet。

       我司POE供电交换机串接在路由器的LAN口，下联我司无线AP对其供电以及数据传输，快速、稳定、流畅。省去了传统供电方式，整个方案 美观、大气、流畅，并且实现统一云管理极大程度的方便客户的后期运营、维护、管理等工作。

       6.方案配置清单

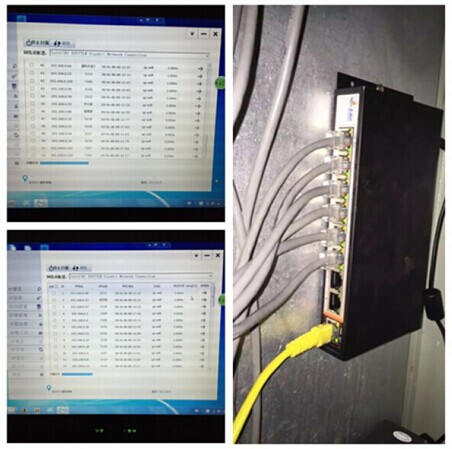

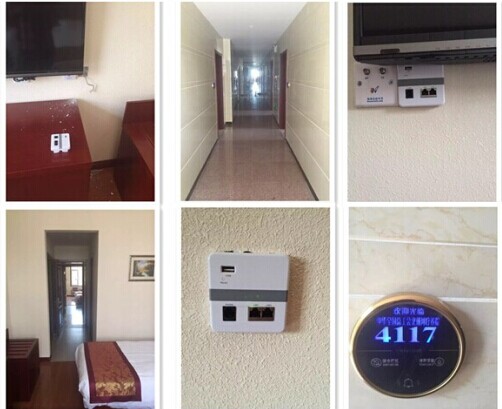

       WI-FI工程现场施工图

       6. 方案特点

       ⑴,丰润达PoE交换机能够直接给无线AP 供电并且同时出传输数据，能够极大程度上的方便用户的安装、管理和使用。

       ⑵,整体网络流畅、快速运转，丰润达所提供的服务远远超过了客户最开始对我公司所提出的需求。

       ⑶,所有的WiFi信号统一SSID，实现无线漫游。

       ⑷,为客户实现了微信认证功能，有效的帮助客户在后期的运营商实现营销功能。

       ⑸,整个WI-FI设计方案性价比高，易管理和维护。

       ⑹,实现整个疗养院进行无死角WiFi覆盖。

       ⑺,实现端口隔离防止ARP攻击，环路保护。
