解决方案

 第一章           背  景

随着科技经济的不断发展，汽车开始普及普通的家庭， 大量的车辆为停车场的管理带来了新的问题。传统的停车场管理主要通过给进入车场的车辆分发IC卡，记录车辆进出时间，作为计费的主要依据，不管是固定车辆还是临时车辆，进出停车场都必须在出入口停车刷卡后，才能进出停车场，而蓝牙设备有时在基于一些车辆前挡风玻璃有特殊贴膜时偶尔会造成蓝牙读头暂时失灵，而且不能对进出车辆号牌等信息有效采集和管理，在车辆出入繁忙的时段，这种管理方式往往造成塞车的现象，耽误车主宝贵的时间。

针对以上现象，易泊科技推出了全新管理理念，利用车牌识别技术取代传统的IC卡技术，解决车辆进出时必须停下刷卡而造成的停车场进出口塞车现象。该系统是利用我公司智能车牌识别系统，入场车辆不需停车的一种新型无障碍停车场管理系统。司机不需要在出入口停车，当车辆进入停车场入口时，车辆检测器触发，自动抓拍车辆照片，并识别车牌号码，将车牌号码，颜色，车牌特征数据，入场时间信息等传给管理计算机，车辆可无障碍进入停车场，为用户提供了一种崭新的服务模式。

第二章           关于易泊智能车牌识别一体机

易泊智能车牌识别一体机采用130万像素高清智能相机，能够实时准确地自动识别出车牌的数字、字母、汉字字符，识别大使馆车牌、新军车车牌、双层黄牌等。并直接给出识别结果。同时管理者还可以通过抓拍到的图片识别出车辆特征，如车型、颜色等。嵌入式立体车牌识别高清网络摄像机采用百万像素高清识别技术，可在室外恶劣环境下使用，稳定可靠。一体化嵌入式车牌识别，可脱机工作，结合高性能的视频压缩算法，使图片传输更加流畅。车牌识别高清摄像机调试可结合调试软件完成，操作简单方便，可实现不停车通行。

2.1产品功能

l  支持130万像素高清图像抓拍；

l  支持自动汽车牌照识别；

l  支持车牌颜色识别；

l  支持爆闪灯夜间补光；

l  支持线圈触发模式；

l  支持JPEG图像输出

l  支持字符叠加；

l  支持Demo调试功能；

l  支持网络实时通讯；

l  支持相机参数设定；

l  支持脱机使用

2.2 产品特点

l  嵌入式一体化设计：基于TI嵌入式平台运行车牌识别算法，实现高性能、低功耗、稳定性强的一体化系统应用；

l  车牌识别率高：嵌入式车牌识别算法识别率高，识别速度快，支持车牌种类全。针对倾斜车牌，阴阳车牌，车牌过大等现场出现的特殊问题也进行了算法优化和测试，提高了识别率，正常运行环境识别率可达99.7%；

l  设备安装方便：一台智能相机即可完成图像采集、车牌识别、数据传输等全部功能；

l  开发灵活：产品提供方便的车牌识别一体机SDK开发接口，客户可根据不同的项目需要进行定制开发，实现完整的系统应用；

l  产品高度集成：产品集成了车牌识别相机、镜头、防护罩、立柱、补光灯等设备，属于高度集成的一体化车牌识别设备。

l  支持脱机使用：相机本身可以存储5000个车牌容量，一体机+道闸就可控制白名单车辆出入

                    第三章            易泊智能车牌识别一体机构成

3.1产品整体结构

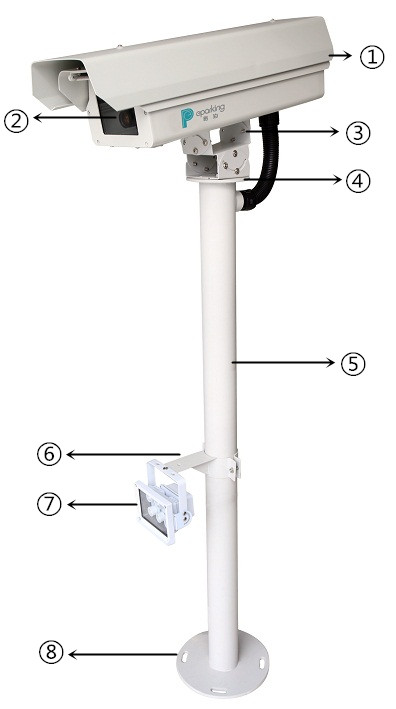

易泊智能车牌识别一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等，详细如图3.1：

①    防护罩；

②    高清车牌识别相机；

③    万向节；

④    上法兰盘；

⑤    不锈钢立柱；

⑥    补光灯支架；

⑦    补光灯；

⑧    下法兰盘

3.2防护罩内部组成

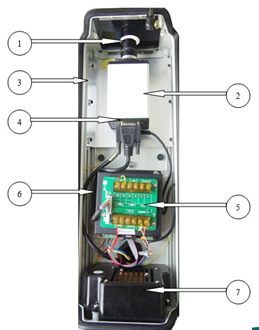

易泊智能车牌识别一体机防护罩内部包含高清车牌识别相机、镜头、电源、接线端子、温控模块、风扇等，详细如3.2图：

①    高清镜头；

②    高清车牌识别摄像机—130万像素；

③    防护罩；

④    相机接口： （DB26接口、BNC、网口、电源等）；

⑤    接线端子；

⑥    电源盒；

⑦    温控器--自动控制加热；

3.3智能相机接口

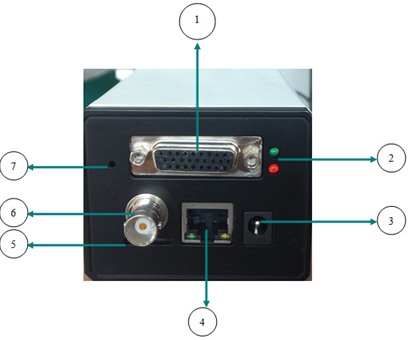

易泊智能车牌识别一体机相机接口包含：网口、电源接口、触发线接口、补光灯信号接口、BNC接口（保留）等，如图3.3所示：

①      DB26接口：

②     信号指示灯；

③      电源接口；

④      RJ45网络接口；

⑤      Micro SD卡插口；

⑥   BNC视频输出接口；

⑦  重启键

第四章           智能车牌识别一体机工作流程

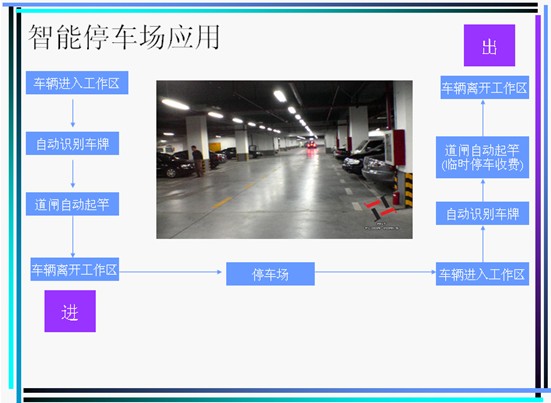

 4.1 智能车牌识别一体机工作流程：

 1）车辆进入：

①  车辆驶入车牌摄像机抓拍区域，触发地感线圈；

②  智能车牌识别一体机自动识别车牌号码并抓拍图像；

③  系统自动辨认是临时车辆还是固定用户车辆；

④  如果是固定车辆，闸机放行，同时记下车辆进入时间，显示屏显示该车的有效期，语音提示欢迎光临；

⑤  如果是临时车辆，闸机放行，同时记下车辆进入时间；

⑥  整个过程自动完成，无须工作人员干预。车辆一直处于低速行驶状态，无需暂停。

2）车辆离开：

①  车辆驶入车牌摄像机抓拍区域，触发地感线圈；

②  智能车牌识别一体机自动识别车牌号码并抓拍图像；

③  系统自动辨认是临时车辆还是固定用户车辆；

④  如果是固定车辆，道闸放行，系统自动判断停车时间，自动扣费，显示屏显示语音提示；

⑤  如果是临时车辆，系统会显示停留时间，缴费，道闸放行；

⑥  显示屏祝您一路顺风等提示语。

⑦  如果车辆被列入黑名单，不管是临时还是固定车辆，闸机不会打开，同时系统都会发出报警信号，通知工作人员注意。

4.2 产品基本功能及特点

固定车辆全自动化管理，临时车辆半自动化管理，减少车辆通行时间，为车主争取时间，智能化管理。

①、免去读卡器安装、维护带来的麻烦。

②、车主无须担心用IC卡掉失造成的麻烦。

④、减少工作人员，效率高。

⑤、省去IC卡的费用，同时无须担心IC卡不足的问题。

⑥、有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。

⑧  、可靠性和适应性的数字式车辆检测系统。

⑨ 、防砸车装置可保证无论是进场车辆或发生倒车的车辆，只要在闸杆下停留，闸杆就不会落下，避免危险发生。

                      第五章           车牌识别停车场管理系统

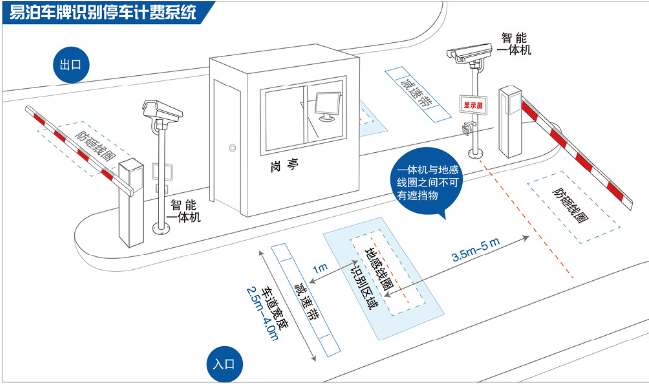

5.1 智能车牌识别一体机安装

安装注意事项：

n  安装设备之前要了解客户实施现场环境；

n  车辆进入触发区域之前要摆正；

n  地感线圈距离安装设备最好效果在3.5—5m之间；

n  车道宽度在2.5m——4.0m之间；

n  安装设备与地感线圈间不能有遮挡；

n  在地感线圈前面1米须安装减速带；

n  设备安装位置与角度应尽量避免出现强逆光,车牌反光等情况。

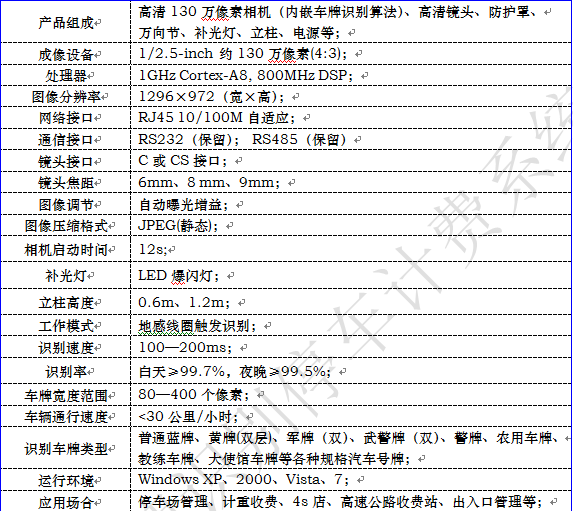

5.2智能车牌识别一体机参数

第六章 未完全识别车牌的特殊处理

6.1影响车牌识别率的原因

      车牌识别率不小于95%，应从以下方面查找原因：

（1）   车辆检测器

对于车底盘过高的车辆或者车辆从地感旁边绕行，会因没有触发车辆检测器，不会启动车牌识别系统。

（2）   环境气候

在暴雨、暴雪、大雾等气候条件下，会影响车牌识别率。

（3）   车牌遮挡、严重污点

（4）   安装位置不当

（5）   车辆速度行驶过快>30km/h

（6）   停电原因或者系统故障

6.2未识别车牌的处理

（1）车辆进场，自动存储车牌：

系统自动抓拍车辆照片，自动识别出该车的车牌号码，记录出去时间、车牌号码、车辆照片，然后存入数据库。

（2）对于没有入场车牌的车辆：

出场时，人工键盘输入车牌。

人工输入的车牌，首先和数据库内的固定车牌自动比对查询，

1） 如果查询为固定车辆，在交费有效期内，人工开闸放行；

2） 如果查询为固定车辆，交费过期，按照临时车辆交费，然后放行；

3） 如果查询不是固定车辆，系统会自动在“在场临时车辆”信息中查询，由于本系统采用模糊查询技术，会自动推荐1-    N个接近的车牌，人工选择1个后，确认放行。

4） 如果查询不是固定车辆，系统会自动在“在场临时车辆”信息中模糊查询，没有找到合适的车牌，按照最低收费标准收费，人工注释原因，开闸放行。

（3）对于入场车牌不完全的车辆：

1）由于本系统采用模糊识别和模糊匹配技术，会自动在数据库中提供接近的车牌，给操作员人工比对的依据。

2）在车牌没有完全识别的情况下，系统会依据已经识别的几个车牌数字，在数据库中会提供相接近的车牌。
