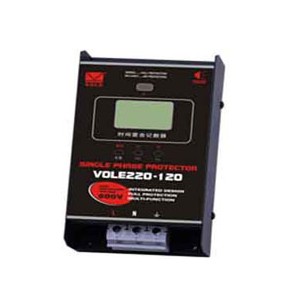

型号：VOLE 220-120

适用范围：
  电力系统二次设备的防护；
  电信机房、计算机机房、电力通讯房、移动机房低压（单相AC220V）配电系统；
  电力、电信、金融、海关、广电等到企事业单元位的综合性大楼的分配电；
  不同雷电环璋下低压（单相AC220V）配电系统；
  注:加强型在基本型的基础上提高了60V的工作电压，适用于电网波动较大的地区。

国家专利：威尔利集团


  功能特点：
  残压低、通流量大、响应时间快、漏电流及变化率小；
  配备声光告警、遥讯接口及雷击时间计数（中文）液晶显示功能；
  LED工作状态指示告警指示功能；
  具有热备份式过流、过热自动脱扣装置；
  采用防爆金属外壳设计，安装简单，维护方便；
  工作电压高，适合于电压波动较大的电网；
  全保护设计，L-E、L-N、L-E纵向与横向全保护；
  集成MOV、GDT等多种放电器件多级、多回路组合放电。

  性能指标：（1）确定安装位置：VOLE产品体积小、安装方便。可安装在配电箱（柜）内，也可安装在墙上（或嵌入墙内）。安装在人员可随手可及的墙上时应配安装盒。安装位置选择以接线短且方便为原则。确定被保护线路：安装接线见图(2)，为方便维护建议都串空开（40A）。

                                                                                                                         图（2）
  （2）固定：通过浪涌保护器四角的固定孔将浪涌保护器固定。
  （3）停电接线：在确保停电情况下连接浪涌保护器的连线，相线、中线、地线分别连接。连接线用10mm²～35mm²的多股铜导线(建议采用16mm²)。连接线长不宜超出1米。严禁带电接线。
  （4）接线后检查：检查接线是否正确，是否牢固，并用万用表测量绝缘是否正常。
  （5）恢复供电：在检查无误后恢复供电。
  （6）检查浪涌保护器工作状况：恢复供电后检查浪涌保护器是否正常工作，如指示灯是否正常，是否有发热、异味等现象。
  （7）清理现场：一切正常后，清理现场，安装完毕，有必要时，在线路上做“防雷”标记。安装步骤：
