单机最大72进72出至更大，专为数字视频信号的显示切换而设计的高性能智能矩阵开关设备。

‍

• 设备简介：

• SD/HD/3G-SDI数字矩阵切换主机是专为数字视频信号的显示切换而设计的高性能智能矩阵开关设备，用于将多路SDI数字视频输入信号切换到输出通道中的任一通道上，一路输入可对应多路输出，一路输出只能对应一路输入。

  应用范围：数字视频多屏显示系统，可视指挥调度、平安城市、广播电视系统，医学示教系统，卫星测绘,视频会议及视频监控等需求高品质数字视频显示领域。


  设备特性:
  ◆ 支持多路3G/HD-SDI数字信号输入，多路数字信号输出的交叉切换，采用BNC接口；

  ◆ 最大数据速率达2.97Gbps的超高带宽传输；

  ◆  带有自动均衡技术，支持HDTV兼容；

  ◆  强大的存储功能，可存储和调用多个预存的切换模式；

  ◆ 支持按键、无线遥控、RS485及以太网等多控制方式，LCD显示屏显示操作信息；

  ◆ 具有掉电记忆功能，带有断电现场保护功能；

  ◆ 内置国际通用电源；

  ◆ 标准工业机箱,安装方便,操作快捷。

•


  规格参数:


• 视频	应用标准	SMPTE 259M,SMPTE 292M, SMPTE424M, ITU-R BT.601, ITU-R BT.1120
  	视频格式	270Mbps SDI\1.485 Gbps HD-SDI和2.97Gbps 3G-SDI
  	数据频率	19Mbps 到2.97 Gbps
  	幅度	0.8Vp-p±10%
  	上升/下降时间	400-700ps
  	冲过	<10%
  	移动	<540ps±10%
  	最小/最大电平	0.5V to 1.0 Vp-p
  	最大传输范围	3G:100m.HD:150m.SD:300m 推荐使用认证过的SDI专业线缆 如：Belden 1694A
  视频输入	接口	BNC母接口
  	回波损耗	<-15dB,DC@1MHz~1.5GHz
  	直流补偿最大	±5mV
  	阻抗	75Ω
  	输出阻抗	75Ω
  视频输出	接口	BNC母接口
  	直流补偿最大	±5mV
  	阻抗	75Ω
  	输出阻抗	75Ω
  	回波损耗	<-15dB,DC@1MHz~1.5GHz
  Keyboard控制接口	控制口结构	RJ-45母接口(1:232接收，2:232发送，3:GND, 4:+12V，5:485+，6:485-，其它脚位悬空)
  	使用方式	与控制键盘配套使用
  RS485控制接口	控制口结构	5.08-3P端子(+:RS485+, -:RS485-, S:信号地)
  	使用方式	与其它具有RS485控制接口的控制设备连接
  以太网控制接口	控制口结构	RJ-45母接口
  	控制协议/速率	TCP/IP，自适应10M或100M 全双工或半双工
  设备规格	电源/功率	180VAC ~ 250VAC, 50/60 Hz； 功率：根据机箱大小及设备路数决定
  	温度/湿度	储存、使用温度: -20°~ +70°C; 湿度:10%~90%
  	机箱规格/重量	标准机箱：1U,2U,4U,8U；重量：根据机箱大小及设备路数决定

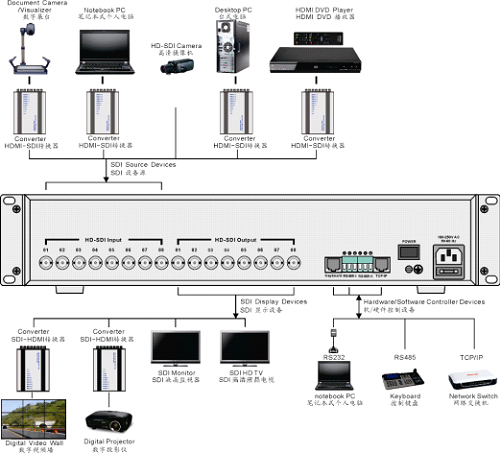

设备连接图:
