设备规格：

    最大容量40进40出

购买理由：

1. 本产品工艺精良，性能稳定，兼容性好，不挑前端信号源和后端显示设备，切换速度快。


2. 最大容量40进40出，插卡式结构，输入输出卡可以每卡2路或者4路，。

3. 可以选择面板控制，红外遥控器控制，软件控制，外接监控键盘快速方便控制。

4. 兼容市面绝大部分大屏处理软件。

5. 极具优势的价格，特别是输入或输出超过16路机器。

6. 良好的服务。自家工厂，充足的备品备件，出货速度快；自主技术开发，针对工地各种繁杂技术问题提供快速精准的判断和解决方法。

设备简介：

• HDMI高清切换主机支持HDMI 1.3a、HDCP 1.3、和DVI 1.0协议；支持12位色深的所有HDTV分辨率包括1080p/60，以及高达1920*1200的PC的分辨率；支持对最高达35米的长线输入作自动均衡，对长距离的HDMI电缆进行补偿，减少所需附加的输入信号处理设备数量。
  HDMI高清切换主机可以将多路HDMI视音频信号快速切换到一路或多路输出通道；带有断电现场保护，具有红外线接收功能；可以采用遥控器、PC机、键盘控制器配合使用；输入/输出接口均采用HDMI接口（A型19针，母头）。
  切换规模：4×1；4×4；8×8；16×16~64×64，最大可至128×128。

  应用范围：高清视频多屏显示系统，可视指挥调度，平安城市，广播电视系统，医学示教系统，卫星测绘,视频会议及视频监控等需求高品质数字视频显示领域。


  设备特性:
  ◆·支持多路HDMI视频输入，多路HDMI输出与及嵌入式多通道数字音频信号的交叉切换；
  ◆与包括1080p/60的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容；
  ◆·长线输入自动均衡——确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村造成的信号损耗；
  ◆·支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持高色深，以及高达2.25Gbps速率；
  ◆·HDCP兼容——确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用；
  ◆·支持按键、红外控制、RS485及以太网等多控制方式，LCD显示屏显示操作信息；
  ◆·强大的存储功能，可存储和调用多个预存的切换模式；
  ◆·具有掉电记忆功能，带有断电现场保护功能；
  ◆·内置国际通用电源；

  ◆·标准工业机箱,安装方便,操作快捷；

• 设备参数:

• 视频	协议	支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议
  	增益	0 dB
  	像素带宽	165MHz, 全数字
  	接口带宽	2.25Gbps,全数字
  	最大支持分辨	Normal-PC：1600*1200@60_24bit, HDPC: 1920*1200P@ 60_24bit,  HDTV：1920*1080P@60_36bit
  	位时钟抖动	<0.15 Tbit
  	位上升时间	<0.3Tbit (20%--80%)
  	位下降时间	<0.3Tbit (20%--80%)
  	最大传输延时	5nS(±1nS)
  	切换速度	200 ns(最长时间)
  	信号类型	HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S.信号
  视频输入	接口	HDMI－A型，19针，母头
  	信号强度	T.M.D.S +/- 0.4Vpp
  	最小/最大电平	T.M.D.S 2.9V/3.3V
  	输入EDID	EDID现场可擦写
  	阻抗	75Ω
  	最大直流偏置误差	15mV
  	建议最大输入距离	小于20米，在1920*1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）
  视频输出	接口	HDMI接口，19针，母头
  	最小/最大电平	T.M.D.S. 2.9V/3.3V
  	阻抗	75Ω
  	建议最大输出距离	小于10米，在1920*1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）
  KEYBOARD控制接口	控制口结构	RJ-45母接口(3:485+,4:485-,5:GND,6:+12V,其它脚位悬空)
  	使用方式	与控制键盘MV2872配套使用
  RS485控制接口	控制口结构	5.08-3P端子(+:RS485+, -:RS485-, S:信号地)
  	使用方式	与其它具有RS485控制接口的控制设备连接
  以太网控制接口	控制口结构	RJ-45母接口
  	控制协议/速率	TCP/IP，自适应10M或100M 全双工或半双工
  设备规格	电源/功率	100VAC ~ 240VAC, 50/60 Hz, 国际适应电源；功率：根据机箱大小及设备路数决定
  	温度/湿度	储存、使用温度: -20°~ +70°C; 湿度:10%~90%
  	机箱规格/重量	标准机箱：1U,2U,4U,8U；重量：根据机箱大小及设备路数决定

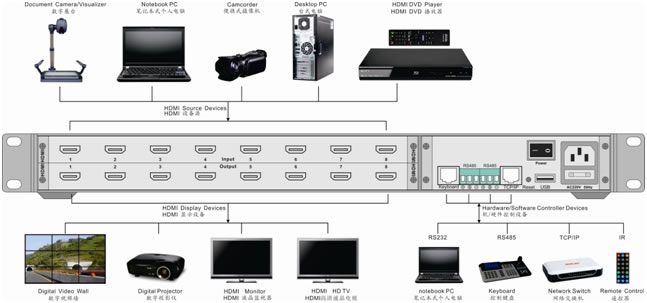

• 连接示意图:
