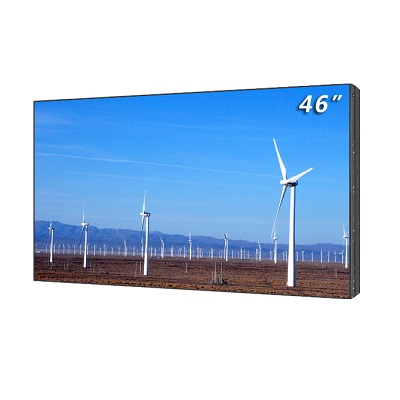

产品特点 120Hz倍频动态处理技术                                 VESA 多点安装孔位 内置处理器芯片实现场频的倍频功能，比60Hz更好地缩短了图像的                           多达12个安装点位，符合所有国际安装标准的完美设计， 响应时间，更迅速的捕捉动态画面                                                         便于水平或垂直安装 高可靠性                                                色彩增强电路 工业级全新进口液晶屏面板，专业级的耐高温、高稳定零件，                                 专为产品增加了色彩增强电路（色彩增强引擎）， 确保产品可24小时连续工作                                                              作用是专门提高画质表现，降低噪点、杂波干扰、颜色单薄等问题 功耗最低                                                IPS宽视角硬屏 拥有同类产品、同尺寸中最低的功耗，智能省电模式及待机模式等                             有源矩阵，TFT防反光、炫光镀层，避免屏幕产生波纹 设计使产品能耗大幅降低，所有尺寸产品符合能源之星标准和国家节能认证CECP               长时间有效保护使用人员的视力 E-DID技术                                              30000000：1的动态对比度 Digital Information Display（数字信息显示系统）                                          更先进的LED发光元器件，因此动态图像更加清晰、鲜艳明亮 三星最新一代DID技术                                                                            三星46英寸超窄边DID液晶拼接墙 商品                  特性 卓杰安全编号 EXT-MV464 拼接边缝 左上：3.7mm 右下：1.8mm，共5.5mm 面板种类 三星 E-DID 液晶         面板                  结构              特性 面板尺寸 46英寸（对角线） 分辨率 1920×1080 宽高比 16:9（宽：高） 像素排列 RGB Vertical Striep 点间距 0.1765×0.53025mm 像素点距 0.53025×0.53025mm 面板重量 15.0 Kgs（Typ.）±1.0Kgs 表面处理 雾面（Haze 44%） 显示区域 1018.08×572.67mm 可视区域 1018.28×572.87mm 裸屏外观尺寸 1023.78×578.37×63.8mm 触摸功能 光学红外可实现 光学              特性 显示模式 SVA 常黑透射式 面板亮度 700cd/㎡（Typ.） 对比度 3000：1（Typ.透射） 显示颜色 16.7M 色彩饱和度 102% 响应时间 8ms（Typ.） 可视角度 178°/178° 最佳视角 四方向对称 电气                      特性 扫描频率 60Hz 总功耗 279W 待机功耗 ≤3W 电源 内置模块 输入电压 AC90-250 宽电压 发光           系统 光源类型 WLED 光源寿命 8万小时（Typ.） 信号                接口                  输入             输出 CVBS（AV视频）输入 BNC         ×1 CVBS（AV视频）输出 BNC         ×1 VGA电脑信号输入 DB-15       ×1 DVI高清数字信号输入 DVI-D       ×1 HDMI高清带音频信号输入 HDMI-1.3    ×1 串口输入 RJ45        ×1 串口输出 RJ45        ×2 面板控制 切换控制 遥控器+按键 菜单语言 中文/英文/多国语言 安装 方式 嵌入式、壁挂式、吊装式 、台式 外壳 五金（电磁屏蔽性能） 工作环境 温    度 0℃～40℃ 储藏温度 -20℃～70℃ 湿    度 10%～85% 储藏湿度 10%～85% 主处理器 工业级嵌入式微控制器华为海思芯片 操作系统 嵌入式LINUX操作系统 系统资源 同时多路实时录像、多路实时回放、多路多人网络操作、USB备份 界面 操作界面 16位真彩色图形化菜单操作界面，支持鼠标操作 画面显示 1/4画面 视频 视频标准 PAL（625线，50场/秒）；NTSC（525线，60场/秒） 图像解码 H.264(Main Profile) 支持分辨率 （支持1920*1080, 1280*720,1440*900,1280*1024, 1024*768、800*600） 回放质量 1080P/D1 解码能力 9路1080P实时 移动侦测 每画面可设置192（16*12）个检测区域；可设置多级灵敏度 接口 视频接入模式 8路1080P 、8路720P、16路D1接入存储 网络接口 RJ45 10M/100M自适应以太网口

 产品特点 120Hz倍频动态处理技术 内置处理器芯片实现场频的倍频功能，比60Hz更好地缩短了图像的响应时间，更迅速的捕捉动态画面 高可靠性 工业级全新进口液晶屏面板，专业级的耐高温、高稳定零件，确保产品可24小时连续工作 功耗最低 拥有同类产品、同尺寸中最低的功耗，智能省电模式及待机模式等设计使产品能耗大幅降低，所有尺寸产品符合能源之星标准和国家节能认证CECP E-DID技术 Digital Information Display（数字信息显示系统） VESA 多点安装孔位 多达12个安装点位，符合所有国际安装标准的完美设计，便于水平或垂直安装 色彩增强电路 专为工业经液晶监视器增加了色彩增强电路（色彩增强引擎），主角是一块超大规模集成电路，作用是专门提高画质表现，降低噪点、杂波干扰、颜色单薄等问题 PIP画中画功能 画中画功能允许单台监视器同时显示2个画面                                                  22英寸工业级液晶监视器 商品           特性 卓杰安全编号 EXT-M220 液晶         面板                  结构              特性 面板尺寸 22英寸（对角线） 分辨率 1680×1050 宽高比 16：10（宽：高） 像素排列 RGB Vertical Striep 点间距 0.094×0.282mm 像素点距 0.282×0.282mm 面板重量 2.6Kgs Max 表面处理 雾面（Haze 25%） 显示区域 473.76×296.1mm 可视区域 477.7×300.1mm 裸屏外观尺寸 493.7×320.1×17mm 整机外观尺寸 496.7mm×323.1mm×66mm（宽×高×厚） 触摸功能 光学红外可实现 光学              特性 显示模式 TN 常白式 面板亮度 400cd/㎡（Typ.） 对比度 1000：1（Typ.透射） 显示颜色 16.7M 色彩饱和度 72% 响应时间 5ms（Typ.） 可视角度 160°/160° 最佳视角 6点钟方向 电气                      特性 扫描频率 60Hz 总功耗 22W（Typ.） 待机功耗 ≤3W 电源 内置模块 输入电压 AC90-250 宽电压 发光           系统 光源类型 CCFL（冷阴极荧光管） 灯管数量 4 PCS（直条） 光源寿命 ≥5万小时（Typ.） 信号                接口                  输入             输出 CVBS（AV视频）输入 ×2 CVBS（AV视频）输出 ×1 VGA电脑信号输入 ×1 HDMI高清带音频信号输入 ×1 面板         控制 切换控制 遥控器+按键 菜单语言 中文/英文/多国语言 安装 方式 嵌入式、壁挂式、吊装式 、台式 外壳 五金（电磁屏蔽性能） 工作             环境 温    度 0℃～40℃ 储藏温度 -20℃～70℃ 湿    度 10%～85% 储藏湿度 10%～85%

 产品特点 120Hz倍频动态处理技术                                 VESA 多点安装孔位 内置处理器芯片实现场频的倍频功能，比60Hz更好地缩短了图像的                           多达12个安装点位，符合所有国际安装标准的完美设计， 响应时间，更迅速的捕捉动态画面                                                         便于水平或垂直安装 高可靠性                                                色彩增强电路 工业级全新进口液晶屏面板，专业级的耐高温、高稳定零件，                                 专为产品增加了色彩增强电路（色彩增强引擎）， 确保产品可24小时连续工作                                                              作用是专门提高画质表现，降低噪点、杂波干扰、颜色单薄等问题 功耗最低                                                IPS宽视角硬屏 拥有同类产品、同尺寸中最低的功耗，智能省电模式及待机模式等                             有源矩阵，TFT防反光、炫光镀层，避免屏幕产生波纹 设计使产品能耗大幅降低，所有尺寸产品符合能源之星标准和国家节能认证CECP               长时间有效保护使用人员的视力 E-DID技术                                              30000000：1的动态对比度 Digital Information Display（数字信息显示系统）                                          更先进的LED发光元器件，因此动态图像更加清晰、鲜艳明亮 三星最新一代DID技术  控制系统 在大屏幕系统中，大屏幕拼接控制模块作为系统信号处理的核心，在很大程度上决定了整个系统的显示效果，显示质量，操作的灵活性以及可靠性。 支持多种视频设备的同时接入，如：DVD、摄像机、卫星接收机、机顶盒、电脑、高清播放器。 采用公司自主开发研制的内置大屏幕拼接控制模块，拼接单元可以直接显示和处理输入的图像，而不需进行信号的数模/模数处理，消除了信号的延时和抖动，保证画面的高质量。 通过外置多屏图象处理器可以通过网络服务器实现各个系统之间的信息交换与共享。以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示； 通过外置多屏图象处理器可以实现多路视频信号和多路VGA信号在大屏幕上任意位置切换显示； 大屏幕显示系统采用内置控制器的配合使用，使得本系统接口齐全、功能强大的显示功能。 通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制。 通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。 46英寸超窄边液晶拼接墙 商品                  特性 卓杰安全编号 EXT-MV465 拼接边缝 左右8mm，上下8mm 液晶         面板                  结构              特性 面板尺寸 46英寸（对角线） 分辨率 1920×1080 宽高比 16:9（宽：高） 像素排列 RGB Vertical Striep 像素点距 0.5303 x 0.5303mm 可视区域 1018.08 x 572.67mm 外观尺寸 1029.2×583.8mm 　 面板亮度 450cd/㎡（Typ.） 对比度 5000：1（Typ.透射） 显示颜色 1.07B 色彩饱和度 92% 响应时间 8ms（Typ.） 可视角度 178°/178° 电气                      特性 扫描频率 60Hz 总功耗 150W 待机功耗 ≤3W 电源 内置模块 输入电压 AC90-250 宽电压 发光           系统 光源类型 WLED（测入式） 光源寿命 6万小时（Typ.） 信号                接口                  输入             输出 CVBS（AV视频）输入 BNC         ×1 CVBS（AV视频）输出 BNC         ×1 VGA电脑信号输入 DB-15       ×1 DVI高清数字信号输入 DVI-D       ×1 HDMI高清带音频信号输入 HDMI-1.3    ×1 串口输入 RJ45        ×1 串口输出 RJ45        ×2 面板控制 切换控制 遥控器+按键 菜单语言 中文/英文/多国语言 安装 方式 嵌入式、壁挂式、吊装式 、台式 外壳 五金（电磁屏蔽性能） 工作环境 温    度 0℃～40℃ 储藏温度 -20℃～70℃ 湿    度 10%～85% 储藏湿度 10%～85%

 控制系统 在大屏幕系统中，大屏幕拼接控制模块作为系统信号处理的核心，在很大程度上决定了整个系统的显示效果，显示质量，操作的灵活性以及可靠性。 支持多种视频设备的同时接入，如：DVD、摄像机、卫星接收机、机顶盒、电脑、高清播放器。 采用公司自主开发研制的内置大屏幕拼接控制模块，拼接单元可以直接显示和处理输入的图像，而不需进行信号的数模/模数处理，消除了信号的延时和抖动，保证画面的高质量。 通过外置多屏图象处理器可以通过网络服务器实现各个系统之间的信息交换与共享。以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示； 通过外置多屏图象处理器可以实现多路视频信号和多路VGA信号在大屏幕上任意位置切换显示； 大屏幕显示系统采用内置控制器的配合使用，使得本系统接口齐全、功能强大的显示功能。 通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制。 通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。 产品特点 画面清晰流畅，支持任意画面自适应码流，兼容主流解码协议（Onvif） 采用高清晰图像还原技术，无论是单个画面还是动作连贯性，都可以实现监控画面的高清晰显示。支持QCIF/CIF/2CIF/HD1/D1/720P/1080P等多种分辨率显示，支持单画面、四画面、九画面显示模式 布线极简单，只需一根网线，轻松实现最大9路同步解码显示 解码功能内置在大屏幕显示单元，外置RJ45接口（10M/ 100M/1000M自适应以太网口），无论前端摄像机安装在何处，均可通过IP网络，实现前端监控视频信号至屏幕，施工布线一线通，支持最大9路同步解码显示 超强中控软件平台，自带矩阵功能，实现多种可能 卓杰IP大屏幕拼接墙系统配有强大的综合中控软件操作平台，搭载队中模块化功能，使用简单便捷，最大程度上节省项目成本， E-DID技术                                     比Digital Information Display（数字信息显示系统）更为先进的LED发光元器件，因此动态图像更加清晰、鲜艳明亮 三星最新一代E-DID技术
