- 型号：TC-AR17SK
- 价格：电议
- 最小起订量：1个
- 供货总量：100000个
- 产品介绍
802.11b/g/n WIFI AP & UART Module Datasheet
Model NO: TC-AR17SK
Revision: 1.0
Size: 45mm*17mm
AR9331 WIFI无线模块
高通9331WiFi智能家居模块
模块简介
AR9331 WIFI模块采用ATHEROS公司AR9331芯片（目前同性能芯片中功耗较低的WIFI芯片；相比其它同类芯片，具有功耗低，发热量小，性能稳定的特点），将音频编码、无线WIFI、路由、P2P、中继、网络寻址等功能高度集成为一体的核心模块。广泛适用于无线IP CAMERA方案、智能家居设备远程控制、Internet远程控制、VOIP等领域。
模块功能
网络数据收发：WIFI、LAN、WAN
数据采集服务：USB、GPIO、I2C、SPI、I2S接口
外设控制服务：USB、GPIO、I2C、SPI、I2S接口
丰富的网络协议：TCP/IP,HTTP,TCP,UDP,SMTP,FTP,DHCP,DNS,DDNS,NTP,UPnP,PPPoE,P2P, SIP，RTP，RTCP，RTSP
互联网P2P穿透、网络数据转发，实现网络唯一ID寻址、连接、数据透明传输
支持USB摄像头、支持实时视频监控、支持音频监听、支持音频对讲、支持云台控制等
支持多种外设接入、支持各种功能的定制开发
支持多种WIFI工作模式：AP、Client、中继、桥接等
支持多种音频解码格式：SPEEX、G726、G711、ADPCN等
模块特点
工作稳定：具有多种检测手段保证模块长时间正常工作状态
低功耗：本模块功耗仅是同类其它方案的50%
功能丰富：模块带有多种网络协议，模块支持多种外设

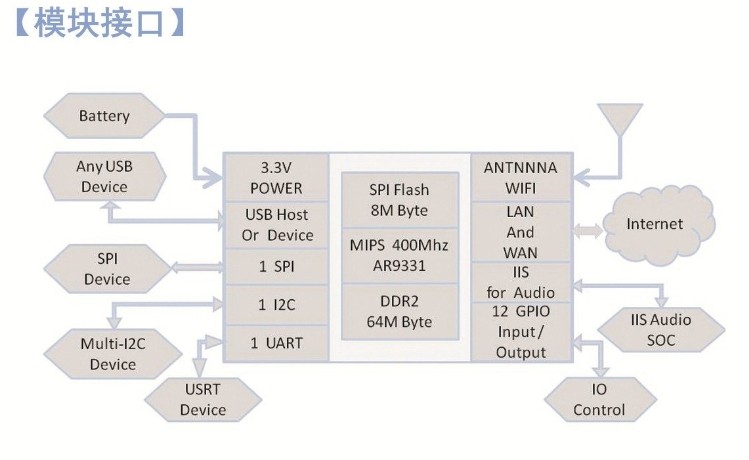

接口丰富：支持USB、SPI、UART、I2C、I2S、12个可控GPIO
可定制开发：支持各种功能的定制开发，客户可自主开发模块应用软件
具有成熟的手机客户端监控软件，WIFI传输距离远
支持端到端数据通信100%成功率
系统信息 | |||||
系统 | OpenWRT | ||||
硬件信息 | |||||
处理器 | Atheros AR9331 | ||||
内存 | 64M DDRII | ||||
ROM | 8M | ||||
Flash | 8M Nor | ||||
接口 | 1个10/100M自适应WAN/LAN口，支持自动翻转(Auto MDI/MDIX)； | ||||
1个USB 2.0接口 | |||||
12 可控GPIO | |||||
按钮 | Reset/WPS按钮 | ||||
电源 | 输入电源3.3V±5%，平均电流500MA，峰值电流1A | ||||
耗电量 | ≦ 3W | ||||
尺寸 | 插针款：45*38mm 邮票款：40*28mm 小插针款：45*17mm | ||||
无线参数 | |||||
协议标准 | IEEE 802.11b, IEEE 802.11g, IEEE 802.11n | ||||
Data rate | 802.11b | 11M, 5.5M, 2M, 1Mbps | |||
802.11g | 54M, 48M, 36M, 24M, 18M, 12M, 9M, 6Mbps | ||||
802.11n | 6.5M, 13M, 13.5M,19.5M, 26M,27M, 39M, 40.5M,52M, 54M,58.5M, 65M,81M,108M,121.5M,135M,150Mbps | ||||
Transmission mode | DSSS | ||||
Modulation | OFDM/BPSK/QPSK/CCK/DQPSK/DBPSK | ||||
工作频段 | 2412 MHz ~ 2472MHz(channel 1 ~ channel 13) | ||||
无线速率 | 2.4GHz，最高达150Mbps | ||||
传输距离 | 100米（空旷） | ||||
RF输出功率 | 802.11b | 18 ± 2dBm | |||
802.11g | 6-24Mbps | 17 ± 2dBm | |||
36-48Mbps | 16 ± 2dBm | ||||
54Mbps | 14± 2dBm | ||||
802.11n | HT20 | MCS 7 | 13 ± 2dBm | ||
HT40 | MCS 7 | 13 ± 2dBm | |||
接收灵敏度 | 802.11b | 11Mbps≦-85dBm | |||
802.11g | 54Mbps≦-70dBm | ||||
802.11n | HT 20 MCS 7≦-65dBm | ||||
HT 40 MCS 7≦-62dBm | |||||
无线安全 | 无线MAC地址过滤； | ||||
无线安全功能开关； | |||||
64/128/152位WEP加密； | |||||
WPA-PSK/WPA2-PSK, WPA/WPA2安全机制； | |||||
WPS快速安全设置 | |||||
工作模式 | |||||
AP功能 | 支持本地DHCP/ADSL转WIFI热点共享，WIFI中继 | ||||
Samba功能 | 支持与存储设备进行文件无线上传、下载； | ||||
支持存储设备无线音频在线播放、视频在线播放、图片及文件在线浏览等； | |||||
支持多用户操作(10个以上)； | |||||
支持ios系统、android系统、windows系统等 | |||||
云存储 | 局域网云存储功能； | ||||
支持最大32GB TF卡； | |||||
支持主流大容量移动硬盘，如350G、500G等； | |||||
支持多用户操作(10个以上) | |||||
其他 | |||||
使用坏境 | 工作温度：-10℃ 到 70℃； | ||||
存储温度：-40℃ 到 70℃； | |||||
工作湿度：10% 到 90%RH 不凝结； | |||||
存储湿度：5% 到 90%RH 不凝结 | |||||
