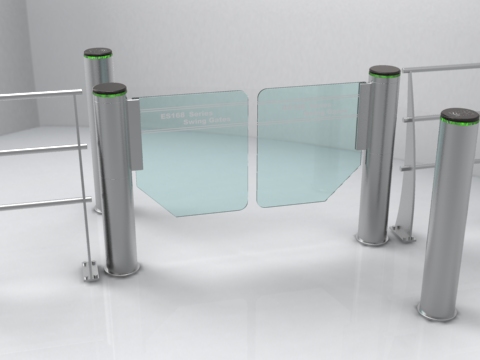

快速摆闸通道JD168是面向高端用户而开发的通道产品，JD168安全高效、智能易用、高端优质、坚固耐用。 JD168集公司多年行业经验和全体员工智慧于一身，为用户提供完整快速的产品解决方案和打造优质通道产品。我们坚持以客户为中心，我们坚持用心为用户提供优质产品。 JD168是电磁离合器、直流电机动力、光电旋转编码器、红外对射传感器、机芯控制器、通道控制器、优质不锈钢构件、组成的高档、安全、劝阻级机电一体化通道控制设备。 JD168机芯设计符合人体工程学。表面光洁、平整，边角圆滑过渡，外表面无尖锐突出物、毛边和裂纹，不会对使用者造成任何伤害，同时，采用特殊结构；机芯内的所有零部件均固定牢固，固定螺钉加弹簧垫圈以防松动，以提高设备的抗冲击性能。具有良好的散热结构，标准紧固件具有防腐蚀能力。 1.1                       应用 JD168可应用于各行业任何需要出入控制的场合。如地铁站、火车客运站、BRT公交站、汽车客运站、机场、港口码头、关口、办公大楼、工厂、公司、宾馆、酒店、休闲娱乐场所、旅游景区、旅游景点、公园、影剧院、图书馆、会展馆、体育馆、博物馆等等。 使用JD168将提高智能化出入管理水平和公众形象。 1.2                       功能特性 l       安全第一：在消防、断电状态下自动门体可以自由推动，保证畅通无阻；特殊需要的情况下也可能通过指令或I/O信号开门；在消防状态下机芯不执行除撤防之外的任何动作，但可设置参数； l       接口丰富：提供I/O、RS232/485、CAN等接口，方便控制信号输入，提供方便的消防集中控制接口； l       两种工作模式：提供常开常闭两种工作模式，轻松应对通行高峰及平常使用； l       多种通行控制模式：全面满足通行控制中单向、双向、自由通行、授权通行的复杂要求，单向、双向、自由通行、授权通行组合成的9种通行控制模式； l       可控的通行等待时间：提供灵活的开门延时设置，轻松应对长短不一的开门等待时间要求； l       智能劝阻：第一层通过传感器信号检测发现异常进入并报警，第二层通过感知异常的推力控制锁盘，智能阻止未授权用户通行； l       准确分类计数：允许多次开门，提供可通过次数、已通过次数、等待超时次数三种次数的查询；提供双向开门信号输出方便外接计数装置； l       智能方向引导：提供方向引导输出，在允许通行状态下向方向指示装置输出信号； l       精准定位：通过光电传感器精确定位，门体每个运行周期为固定,精准的定位保证了长时间运行后门体的位置正确如初； l       丰富的状态信息：提供各组件运行状态、方向状态、通行状态、异常状态等；丰富的信息保证了情报的全面性、及时性、准确性，也保证了对导常的应对处理及时性、准确性、可能性； l       指示灯管控：能随意管控前后状态灯的三种状态（允许通行、禁止通行、系统维护）；管控方向指示灯的通行方向及通行状态（A向通行，B向通行，禁止通行）；通过指示灯的合理控制表现出极好的通道导向指示能力，方便了通行者也方便管理者； l       机芯管控：使两个机芯协调同步并提供方便的机芯管理功能，从通道控制器上可以控制机芯所有功能及设置所有参数；合理地组合了机芯各部件的动作流程，设计出了更智能安全的通行管控功能； l       传感器分析：实时地从传感器中获取数据，分析人或物体在通道中的各种情况，根据分析的结果合理地控制机芯、指示灯、提示音等的动作；有了传感器通道拥有感知和智能； l       提示音输出：通过提示音的输出，不管是正常情况还是紧急情况，都能及时、友好地提示通行者或管理者；配合指示灯能做了完美的声光提示效果，使项目的整体体验更上一层楼； l       便捷设置：通过屏幕与按钮组成人机界面能方便快捷地进行通道参数的查询及设置，不再完全依赖上位机或极不友好的纯按键板来查询和设置参数；这虽然不是必要功能，但体验一次后相信任何人都不会忘记它的好； l       自动测试：在人机界面中提供自动测试功能，能很好的测试各部件是否能正常工作； l       智能检测：在人机界面中提供通道各部件的状态检测功能，让使用者方便地了解各部件的状态；当发生故障时，通过状态能快速确定故障所在； l       环境控制：智能加热装置能应对低温正常工作需求；   1.3                       规格参数 外形尺寸：   168*168*1172 mm； 重量：       50kg； 门体：       宽：300～600 mm ；用料：有机玻璃 ； 机芯：       连轴摆闸机芯； 壳体材质：   SUS304不锈钢； 通道宽度：   600～900 mm； 噪音：       静态≤40db 动态≤52db； 通行速度：   ＞30人/分钟； 机芯寿命：   ＞500万次；MCBF＞200万次；MTTR≤10分钟； 湿度：       95%无疑露 存储湿度98%； 存储温度：   -50℃～80℃； 工作温度：   -50℃～80℃； 功率消耗：   ≤350W； 供电：       110-230V AC 50-60Hz；   2           功能说明 l       A向开门：执行A方向开门； l       B向开门：执行B方向开门； l       消防/撒防：消防：落杆，进入消防状态；撒防：机芯初始化； l       开始/结束调零：调整杆常态时的位置，用结束调零确认调零完成； l       工作模式：常开、常闭两种模式； l       控制模式： 1、A控制，B控制         AB双向都要通过授权才能通行； 2、A控制，B放行         A向要授权才能通行；B向自由放行； 3、A放行，B控制         A向自由放行；B向要授权才能通行； 4、A放行，B放行         AB双向都自由放行； 5、A控制，B禁止； 6、A放行，B禁止； 7、A禁止，B控制； 8、A禁止，B放行； 9、AB双向禁止； l       开门延时：开门后等待通行的时间，如果大于这个时间则作超时处理，不能再通行； 自动开门：闸机循环作自动开关门动作.        深圳市金纵横科技有限公司专业从事智能化通道系统的研发、生产、销售、服务为一体的高新技术企业。专业生产三辊闸、摆闸、翼闸、一字闸、平移闸、转闸、快速通道闸，停车场道闸，行业12年生产经验，现已发展成为行业界的最具实力的智能通道产品生产供应商，欢迎各界咨询合作！联系人：杨小姐 热线：13686434374  QQ 2861453644

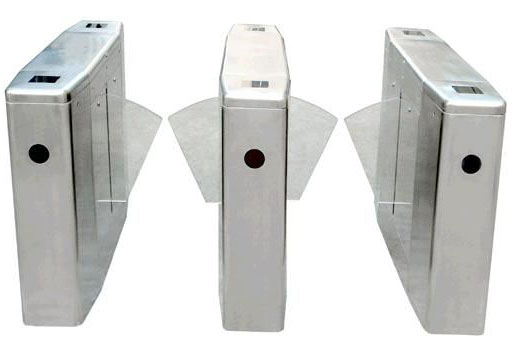

   翼闸，为通道管理设备之一，主要用于人行通道管理；具有快速打开、安全、方便等特点，是行人高频率出入通道的理想管理疏导设备；现已广泛应用于机场、地铁站、车站、码头、景点、公园、单位人行通道等，可以配合智能卡实现脱机型售票管理系统功能、形成人员进出的无人值守管理。  通用功能 　　1）具有故障自检和报警提示功能，方便用户维护及使用； 　　2）通过主控板上的内置小按盘，可编程设备的运行状态；  　　3）机械结构、感应双重防夹功能，在伸缩臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；  　　4）声、光报警功能：含非法闯入、尾随报警；  　　5）防冲功能，在没有接收到开闸信号时，摆臂自动锁死； 　　6）伸缩臂同步功能；  　　7）具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位； 　　8）断电后通道自动敞开，上电自动闭合； 　　9) 可与多种读卡设备相挂接，接收继电器开关信号工作；  　　10）可单向或双向控制人员进出；  　　11）可直接通过管理计算机实现远程控制与管理；  扩展功能： 1）计数、警报功能； 　　2）机箱加长，翼翅（伸缩臂）材料选择。 技术参数：                                    实用新型专利机芯： 实用新型专利号：200920308729.X 翼闸通过了2个CE认证。 NO: ste090520243  NO: ste090520085 SUS304# 1.2mm不锈钢板数控冲压，激光开孔. 模具生产的刷卡面板。 箱体：长1200mm*宽300mm*高1000mm    电源供应：单相 AC220V, 3A,  50/60Hz。 控制电压：DC12V，消耗: 40W。 工作环境温度：-20℃~60℃。 工作环境湿度：0~95%RH 净重：120kg。 可为客户订做多种外观和软皮挡板。 标准机芯：SUS304# 1.2mm不锈钢板数控冲压，激光开孔. 模具生产的刷卡面板。 箱体：长1200mm*宽300mm*高100mm    电源供应：单相 AC220V, 3A,  50/60Hz。 控制电压：DC12V，消耗: 40W。 工作环境温度：-20℃~60℃。 工作环境湿度：0~95%RH 净重：120kg。 可为客户订做多种外观和软皮挡板。    深圳市金纵横科技有限公司是一家专业生产通道闸机的厂家，主要产品有三辊闸，翼闸，摆闸，一字闸，平移速通闸，全高转闸，停车场道闸，以质量赢得信赖，欢迎广大朋友咨询合作！联系人：杨小姐  13686434374  QQ 2861453644

 摆闸主要用于通道出入口管理,通常的应用场所只允许人员通过，或拖带行李的人员，及残障人员通行。考虑到摆闸较于翼闸可做到更宽的通道特性。大部份摆闸通道可混杂行人、自行车，助力车、残障车等一些非机动交通工具通行。 通用功能 　　1）故障自检和报警提示功能，方便用户维护及使用； 　　2）通过主控板上的内置小按盘，可编程设备的运行状态； 　　3）机械结构、感应双重防夹功能，在摆臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)； 　　4）声、光报警功能：含非法闯入、尾随报警； 　　5）防冲功能，在没有接收到开闸信号时，摆臂自动锁死； 　　6）摆杆（臂）同步功能； 　　7）自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位； 　　8）断电后通道自动敞开，上电自动闭合； 　　9) 可与多种读卡设备相挂接，接收继电器开关信号工作； 　　10）可单向或双向控制人员进出； 　　11）可直接通过管理计算机实现远程控制与管理； 　　扩展功能： 　　1）计数、警报功能； 　　2）机箱加长，摆杆（摆臂）材料选择； 　　3）广告位灯箱选择。技术参数 1）电压： AC220±10%V,50HZ 2)功率：直流电机：100W/24V 3）环境温度： -15OC - 70 OC 4）相对湿度：相对湿度≤90%， 5）输入接口:12V电平信号. 驱动电流＞10mA 6）最大通道宽：1200mm 7）闸门开、关时间：2.5秒 款式分类：桥式、立式、圆柱。 尺寸：桥式（圆弧）：长1200*宽260*高1000（mm）  立式:长380*280*1000（mm） 圆柱：￠168×高1050（mm） 豪华型：（上盖茶色钢化玻璃，摆臂用PVC板，摆臂长400mm） 长1200宽200×高1000（mm）    深圳市金纵横科技有限公司专业从事智能化通道系统的研发、生产、销售、服务为一体的高新技术企业。专业生产三辊闸、摆闸、翼闸、一字闸、平移闸、速通闸、转闸、停车场道闸，行业12年生产经验，自主研发机芯并获有专利证书，现代化的钣金车间，可以根据客户要求定做任意样式，行业非常具有优势，现已发展成为业内最具实力的智能通道产品生产供应商，欢迎您咨询合作！联系人：杨小姐 热线：13686434374  QQ 2861453644

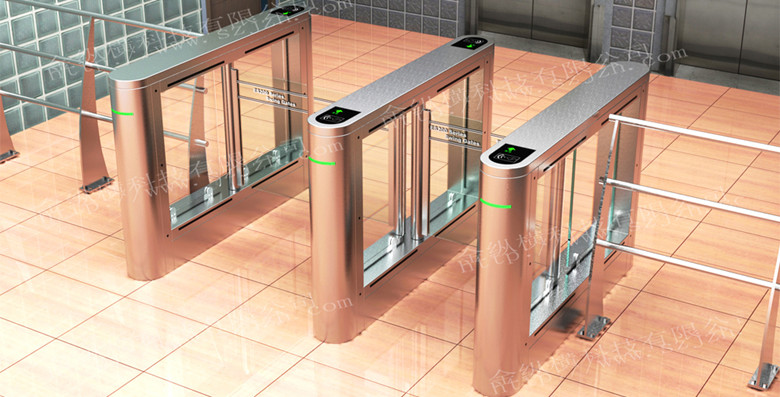

 快速通道摆闸JD200 (以下称JD200)是面向高端用户而开发的通道产品，JD200安全高效、智能易用、高端优质、坚固耐用。 JD200集公司多年行业经验和全体员工智慧于一身，为用户提供完整快速的产品解决方案和打造优质通道产品。我们坚持以客户为中心，我们坚持用心为用户提供优质产品。 JD200是电磁离合器、直流电机动力、光电旋转编码器、红外对射传感器、机芯控制器、通道控制器、优质不锈钢构件、组成的高档、安全、劝阻级机电一体化通道控制设备。 JD200机芯设计符合人体工程学。表面光洁、平整，边角圆滑过渡，外表面无尖锐突出物、毛边和裂纹，不会对使用者造成任何伤害，同时，采用特殊结构；机芯内的所有零部件均固定牢固，固定螺钉加弹簧垫圈以防松动，以提高设备的抗冲击性能。具有良好的散热结构，标准紧固件具有防腐蚀能力。 1.1                       应用 JD200可应用于各行业任何需要出入控制的场合。如地铁站、火车客运站、BRT公交站、汽车客运站、机场、港口码头、关口、办公大楼、工厂、公司、宾馆、酒店、休闲娱乐场所、旅游景区、旅游景点、公园、影剧院、图书馆、会展馆、体育馆、博物馆等等。 使用JD200将提高智能化出入管理水平和公众形象。 1.2                       功能特性 l       安全第一：在消防、断电状态下自动门体可以自由推动，保证畅通无阻；特殊需要的情况下也可能通过指令或I/O信号开门；在消防状态下机芯不执行除撤防之外的任何动作，但可设置参数； l       接口丰富：提供I/O、RS232/485、CAN等接口，方便控制信号输入，提供方便的消防集中控制接口； l       两种工作模式：提供常开常闭两种工作模式，轻松应对通行高峰及平常使用； l       多种通行控制模式：全面满足通行控制中单向、双向、自由通行、授权通行的复杂要求，单向、双向、自由通行、授权通行组合成的9种通行控制模式； l       可控的通行等待时间：提供灵活的开门延时设置，轻松应对长短不一的开门等待时间要求； l       智能劝阻：第一层通过传感器信号检测发现异常进入并报警，第二层通过感知异常的推力控制锁盘，智能阻止未授权用户通行； l       准确分类计数：允许多次开门，提供可通过次数、已通过次数、等待超时次数三种次数的查询；提供双向开门信号输出方便外接计数装置； l       智能方向引导：提供方向引导输出，在允许通行状态下向方向指示装置输出信号； l       精准定位：通过光电传感器精确定位，门体每个运行周期为固定,精准的定位保证了长时间运行后门体的位置正确如初； l       丰富的状态信息：提供各组件运行状态、方向状态、通行状态、异常状态等；丰富的信息保证了情报的全面性、及时性、准确性，也保证了对导常的应对处理及时性、准确性、可能性； l       指示灯管控：能随意管控前后状态灯的三种状态（允许通行、禁止通行、系统维护）；管控方向指示灯的通行方向及通行状态（A向通行，B向通行，禁止通行）；通过指示灯的合理控制表现出极好的通道导向指示能力，方便了通行者也方便管理者； l       机芯管控：使两个机芯协调同步并提供方便的机芯管理功能，从通道控制器上可以控制机芯所有功能及设置所有参数；合理地组合了机芯各部件的动作流程，设计出了更智能安全的通行管控功能； l       传感器分析：实时地从传感器中获取数据，分析人或物体在通道中的各种情况，根据分析的结果合理地控制机芯、指示灯、提示音等的动作；有了传感器通道拥有感知和智能； l       提示音输出：通过提示音的输出，不管是正常情况还是紧急情况，都能及时、友好地提示通行者或管理者；配合指示灯能做了完美的声光提示效果，使项目的整体体验更上一层楼； l       便捷设置：通过屏幕与按钮组成人机界面能方便快捷地进行通道参数的查询及设置，不再完全依赖上位机或极不友好的纯按键板来查询和设置参数；这虽然不是必要功能，但体验一次后相信任何人都不会忘记它的好； l       自动测试：在人机界面中提供自动测试功能，能很好的测试各部件是否能正常工作； l       智能检测：在人机界面中提供通道各部件的状态检测功能，让使用者方便地了解各部件的状态；当发生故障时，通过状态能快速确定故障所在； l       环境控制：智能加热装置能应对低温正常工作需求；   1.3                       规格参数 外形尺寸：   1538*226*1000 mm； 重量：       100kg； 门体：       宽：300～450 mm ；用料：有机玻璃 ； 机芯：       连轴摆闸机芯； 壳体材质：   SUS304不锈钢； 通道宽度：   600～900 mm； 噪音：       静态≤40db 动态≤52db； 通行速度：   ＞30人/分钟； 机芯寿命：   ＞500万次；MCBF＞200万次；MTTR≤10分钟； 湿度：       95%无疑露 存储湿度98%； 存储温度：   -50℃～80℃； 工作温度：   -50℃～80℃； 功率消耗：   ≤350W； 供电：       110-230V AC 50-60Hz；   2           功能说明 l       A向开门：执行A方向开门； l       B向开门：执行B方向开门； l       消防/撒防：消防：落杆，进入消防状态；撒防：机芯初始化； l       开始/结束调零：调整杆常态时的位置，用结束调零确认调零完成； l       工作模式：常开、常闭两种模式； l       控制模式： 1、A控制，B控制         AB双向都要通过授权才能通行； 2、A控制，B放行         A向要授权才能通行；B向自由放行； 3、A放行，B控制         A向自由放行；B向要授权才能通行； 4、A放行，B放行         AB双向都自由放行； 5、A控制，B禁止； 6、A放行，B禁止； 7、A禁止，B控制； 8、A禁止，B放行； 9、AB双向禁止； l       开门延时：开门后等待通行的时间，如果大于这个时间则作超时处理，不能再通行； 自动开门：闸机循环作自动开关门动作。      深圳市金纵横科技有限公司专业从事智能化通道系统的研发、生产、销售、服务为一体的高新技术企业。专业生产三辊闸、摆闸、翼闸、一字闸、平移闸、转闸、停车场道闸，行业12年生产经验，现已发展成为行业界的最具实力的智能通道产品生产供应商，欢迎各界咨询合作！联系人：杨小姐 热线：13686434374  QQ 2861453644

 主要用于通道出入口管理,通常的应用场所只允许人员通过，或拖带行李的人员，及残障人员通行。考虑到摆闸较于翼闸可做到更宽的通道特性。大部份摆闸通道可混杂行人、自行车，助力车、残障车等一些非机动交通工具通行。 通用功能 　　1）故障自检和报警提示功能，方便用户维护及使用； 　　2）通过主控板上的内置小按盘，可编程设备的运行状态； 　　3）机械结构、感应双重防夹功能，在摆臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)； 　　4）声、光报警功能：含非法闯入、尾随报警； 　　5）防冲功能，在没有接收到开闸信号时，摆臂自动锁死； 　　6）摆杆（臂）同步功能； 　　7）自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位； 　　8）断电后通道自动敞开，上电自动闭合； 　　9) 可与多种读卡设备相挂接，接收继电器开关信号工作； 　　10）可单向或双向控制人员进出； 　　11）可直接通过管理计算机实现远程控制与管理； 　　扩展功能： 　　1）计数、警报功能； 　　2）机箱加长，摆杆（摆臂）材料选择； 　　3）广告位灯箱选择。 摆闸系列：（可定做任何外观） 摆闸通过了2个CE认证。 NO:STS100818157     NO:STE100818665 特点 1）具有自检和报警提示功能. 2）非法进入报警； 3）系统具有防夹功能； 4）防夹、防碰伤功能. 5）防冲功能:在没有接收到开闸信号时，摆臂自动锁死； 6）单向、双向摆功能: 7）自动复位功能: 接收到开闸信号在规定的时间内未通行时，系统将自动取消此次通行的权限； 8）系统运行平稳，噪音小。 技术参数 1）电压： AC220±10%V,50HZ 2)功率：直流电机：100W/24V 3）环境温度： -15OC - 70 OC 4）相对湿度：相对湿度≤90%， 5）输入接口:12V电平信号. 驱动电流＞10mA 6）最大通道宽：1200mm 7）闸门开、关时间：2.5秒 款式分类：桥式、立式、圆柱。 尺寸：桥式（圆弧）：长1200*宽260*高1000（mm）  立式:长380*280*1000（mm） 圆柱：￠168×高1050（mm） 豪华型：（上盖茶色钢化玻璃，摆臂用PVC板，摆臂长400mm） 长1200宽200×高1000（mm）       深圳市金纵横科技有限公司是一家专业生产通道闸机的厂家，主要产品有三辊闸，翼闸，摆闸，一字闸，平移速通闸，全高转闸，停车场道闸，以质量赢得信赖，欢迎广大朋友咨询合作！联系人：杨小姐  13686434374  QQ 2861453644

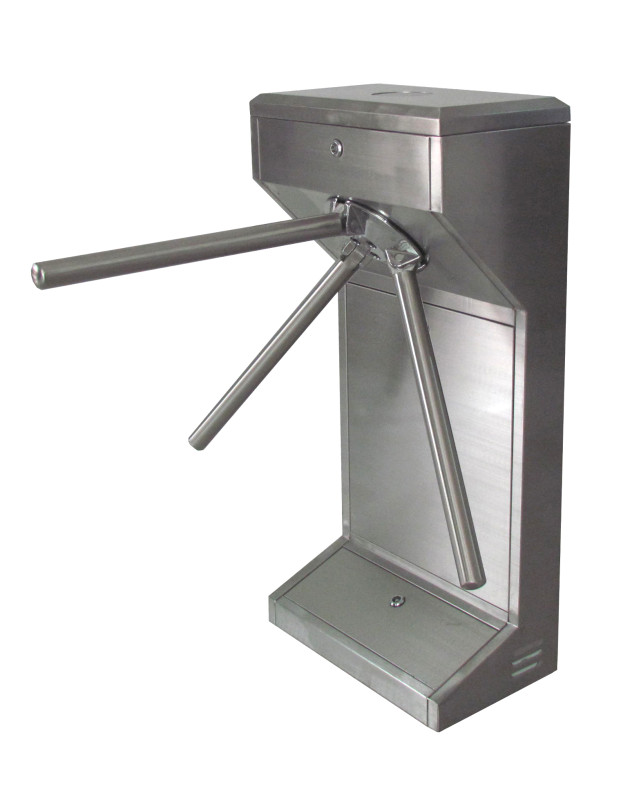

 三辊闸就是我们日常生活中在地铁检票口、景区通道入口等等见到的闸机。每次限制一人经授权许可后通过，每通过一人时转动一百二十度，然后锁定，下一次授权后允许再次转动120度。是自动化检票和测定控制人流量的常用设备。 三辊闸机普遍用于公共通道简易的劝阻级访问控制。广泛运用于工厂的考勤系统，事业单位的消费系统，小区的门禁管理，景点等场馆的验票系统，建筑工地的掌形系统管理等。具备多种不同的配置，可适用于所有建筑环境，并可解决行人出入口通道所有的控制问题。可配置不同的识别系统，（ID卡，IC卡，条码，掌形，指纹，虹膜等）。闸机采用垂直落杆方式，当三辊闸闸机通道闸杆落杆后可形成无障碍人行通道，便于紧急情况下的人员疏散为通行安全提供了保障。 一、功能: ●计合理可靠，噪声小，三辊闸，运行平稳，使用寿命长。 ●标准的开关信号输入，方便的外接开关、条形码系统、ID/IC门禁控制系统、指纹机、人脸识别器等控制方式来控制三辊闸运行。 ●具有多种工作模式可供选择，即可双向读卡、指纹或人脸识别限流；可双向读卡、指纹或人脸识别、另一方向禁行；一边双向读卡、指纹或人脸识别、另一方向自由通行、按钮开关或红外感应通行。 ●三辊闸液压减震器可以自由调节三辊闸的回位，减小闸机工作的噪音，加快过人速度，防止打伤行人。 ●防反冲，行人从相反方向进入通道，立刻锁住。 ●防尾随，防止一次过多人的非允许情况。 ●具有断电落杆，通电手动上杆功能，以便在紧急情况下快速控制落杆，组织人员疏散。 ●具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。 ●具有自动复位功能。当读卡、指纹或人脸识别后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员进行设定。 ●可与其他类型通道产品配合使用。 二、技术参数： 箱体材料：SUS304不锈钢  三辊闸内部结构： 钢材框架结构 电源电压：AC220V±10V ，50Hz 工作环境温度：-30℃ ～ 60℃ 最大通道宽：600 mm 通行速度：30人/分钟（IC卡） 输入接口： +12V电平信号或脉宽＞100ms的DC12V 脉冲信号。 三辊闸闸门开、关时间：可设置 整机寿命：连续开合500万次以上。 驱动电流：大于10mA 工作噪音：65分贝以下 防水防尘等级达到IP32以上 相对湿度：小于95%，不凝露。 　　三辊闸适用于需要行人有序通行的各类公共场所，如景区、展览馆、电影院、码头、火车站、汽车站等需要验票的场所；工厂考勤、饭堂消费、高尔夫球场、月卡休闲中心等需要授权进入的场所；电子厂防静电控制区、需要识别人脸、识别指纹等保安措施严密单位等。: 　　二、特点: 　　1、合金铝或不锈钢的全防雨箱体，相对于通功能的翼闸摆闸等人行通道设备，三辊闸更加物美价廉。 　　2、具有个性化的安装界面（如读卡器、指示灯安装等），保证系统集成商的控制闸机设备在安装时简单、方便。 　　3、三棍转闸机的机芯有自动调节液压减震器，使用三棍闸操作时，声音很小、无冲击、闸杆自动减速回中。机芯表面是用黄色重铬酸盐电镀。 　　4、可编用闸机控制、一个或二个方向控制（由用户设置）。 　　5、底座用膨胀螺栓固定。 三辊闸系列：（可定做任何外观） 实用新型专利机芯（专利号：ZL2011 2 0159622.0） 整机有2项CE认证：NO:sts091216214  NO: ste091216698 特点: １、全部SUS304# 1.2mm不锈钢板的全箱体，数控冲压，激光开孔，新颖美观。 ２、模具生产的刷卡面板。 ３、机芯有自动调节液压缓冲装置，在工作时，无噪音、无冲击、闸杆自动减速回中。机芯采用双轴承装置，对闸机杆遇到外力时能起到平衡作用。转盘自主的铝合金压铸模具制造而成，表面镀镍。 ４、闸机可单、双向工作。 技术参数: 箱体：长1200*宽280*高980mm 、杆长480mm 、杆直径40mm 电源供应：AC220V,3A,50/60Hz。 控制电压：DC24V，消耗: 40W。 减震器：液压复位缓冲 。 工作环境温度：-20℃~60℃。 工作环境湿度：0~95%RH 净重：80kg。毛重：90kg 控制接口： 二路（PASS1.PASS2）干接点控制信号输入 二路DC12V（DOOR1,DOOR2）合法接入。 标准机芯 特点: １、全部SUS304# 1.2mm不锈钢板的全箱体，数控冲压，激光开孔，新颖美观。 ２、模具生产的刷卡面板。 ３、机芯有自动调节液压缓冲装置，在工作时，无噪音、无冲击、闸杆自动减速回中。转盘自主的铝合金压铸模具制造而成，表面镀镍。 ４、闸机可单、双向工作。 技术参数: 箱体：长1200*宽280*高980mm 、杆长480mm 、杆直径40mm 电源供应：AC220V,3A,50/60Hz。 控制电压：DC12V，消耗: 40W。 减震器：液压复位缓冲 。 工作环境温度：-20℃~60℃。 工作环境湿度：0~95%RH 净重：60kg。毛重：70kg。 控制接口： 二路（PASS1.PASS2）干接点控制信号输入 二路DC12V（DOOR1,DOOR2）合法接入      深圳市金纵横科技有限公司是一家专业生产通道闸机的厂家，主要产品有三辊闸，翼闸，摆闸，一字闸，平移速通闸，全高转闸，停车场道闸，以质量赢得信赖，欢迎广大朋友咨询合作！联系人：杨小姐  13686434374  QQ 2861453644

 翼闸，为通道管理设备之一，主要用于人行通道管理；具有快速打开、安全、方便等特点，是行人高频率出入通道的理想管理疏导设备；现已广泛应用于机场、地铁站、车站、码头、景点、公园、单位人行通道等，可以配合智能卡实现脱机型售票管理系统功能、形成人员进出的无人值守管理。  通用功能 1）具有故障自检和报警提示功能，方便用户维护及使用； 　　2）通过主控板上的内置小按盘，可编程设备的运行状态；  　　3）机械结构、感应双重防夹功能，在伸缩臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；  　　4）声、光报警功能：含非法闯入、尾随报警；  　　5）防冲功能，在没有接收到开闸信号时，挡板自动锁死； 　　6）伸缩臂同步功能；  　　7）具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位； 　　8）断电后通道自动敞开，上电自动闭合； 　　9) 可与多种读卡设备相挂接，接收继电器开关信号工作；  　　10）可单向或双向控制人员进出；  　　11）可直接通过管理计算机实现远程控制与管理； 扩展功能 1）计数、警报功能； 2）机箱加长，翼翅（伸缩臂）材料选择。  技术参数： SUS304# 1.2mm不锈钢板数控冲压，激光开孔. 模具生产的刷卡面板。 箱体：长1200mm*宽300mm*高1000mm    电源供应：单相 AC220V, 3A,  50/60Hz。 控制电压：DC12V，消耗: 40W。 工作环境温度：-20℃~60℃。 工作环境湿度：0~95%RH 可为客户订做多种外观和软皮挡板。 深圳市金纵横科技有限公司专业从事智能化通道系统的研发、生产、销售、服务为一体的高新技术企业。专业生产三辊闸、摆闸、翼闸、一字闸、平移闸、速通闸、转闸、停车场道闸，行业12年生产经验，自主研发机芯并获有专利证书，现代化的钣金车间，可以根据客户要求定做任意样式，行业非常具有优势，现已发展成为业内最具实力的智能通道产品生产供应商，欢迎您咨询合作！联系人：杨小姐 热线：13686434374  QQ 2861453644

 翼闸，为通道管理设备之一，主要用于人行通道管理；具有快速打开、安全、方便等特点，是行人高频率出入通道的理想管理疏导设备；现已广泛应用于机场、地铁站、车站、码头、景点、公园、单位人行通道等，可以配合智能卡实现脱机型售票管理系统功能、形成人员进出的无人值守管理。  通用功能 1）具有故障自检和报警提示功能，方便用户维护及使用； 　　2）通过主控板上的内置小按盘，可编程设备的运行状态；  　　3）机械结构、感应双重防夹功能，在伸缩臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；  　　4）声、光报警功能：含非法闯入、尾随报警；  　　5）防冲功能，在没有接收到开闸信号时，挡板自动锁死； 　　6）伸缩臂同步功能；  　　7）具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位； 　　8）断电后通道自动敞开，上电自动闭合； 　　9) 可与多种读卡设备相挂接，接收继电器开关信号工作；  　　10）可单向或双向控制人员进出；  　　11）可直接通过管理计算机实现远程控制与管理； 扩展功能 1）计数、警报功能； 2）机箱加长，翼翅（伸缩臂）材料选择。SUS304# 1.2mm不锈钢板数控冲压，激光开孔. 模具生产的刷卡面板。 箱体：长1200mm*宽300mm*高1000mm    电源供应：单相 AC220V, 3A,  50/60Hz。 控制电压：DC12V，消耗: 40W。 工作环境温度：-20℃~60℃。 工作环境湿度：0~95%RH 可为客户订做多种外观和软皮挡板。   深圳市金纵横科技有限公司专业从事智能化通道系统的研发、生产、销售、服务为一体的高新技术企业。专业生产三辊闸、摆闸、翼闸、一字闸、平移闸、速通闸、转闸、停车场道闸，行业12年生产经验，自主研发机芯并获有专利证书，现代化的钣金车间，可以根据客户要求定做任意样式，行业非常具有优势，现已发展成为业内最具实力的智能通道产品生产供应商，欢迎您咨询合作！联系人：杨小姐 热线：13686434374  QQ 2861453644

 快速通道摆闸JD200 (以下称JD200)是面向高端用户而开发的通道产品，JD200安全高效、智能易用、高端优质、坚固耐用。 JD200集公司多年行业经验和全体员工智慧于一身，为用户提供完整快速的产品解决方案和打造优质通道产品。我们坚持以客户为中心，我们坚持用心为用户提供优质产品。 JD200是电磁离合器、直流电机动力、光电旋转编码器、红外对射传感器、机芯控制器、通道控制器、优质不锈钢构件、组成的高档、安全、劝阻级机电一体化通道控制设备。 JD200机芯设计符合人体工程学。表面光洁、平整，边角圆滑过渡，外表面无尖锐突出物、毛边和裂纹，不会对使用者造成任何伤害，同时，采用特殊结构；机芯内的所有零部件均固定牢固，固定螺钉加弹簧垫圈以防松动，以提高设备的抗冲击性能。具有良好的散热结构，标准紧固件具有防腐蚀能力。               应用   JD200可应用于各行业任何需要出入控制的场合。如地铁站、火车客运站、BRT公交站、汽车客运站、机场、港口码头、关口、办公大楼、工厂、公司、宾馆、酒店、休闲娱乐场所、旅游景区、旅游景点、公园、影剧院、图书馆、会展馆、体育馆、博物馆等等。 使用JD200将提高智能化出入管理水平和公众形象。                     功能特性 l       安全第一：在消防、断电状态下自动门体可以自由推动，保证畅通无阻；特殊需要的情况下也可能通过指令或I/O信号开门；在消防状态下机芯不执行除撤防之外的任何动作，但可设置参数； 2       接口丰富：提供I/O、RS232/485、CAN等接口，方便控制信号输入，提供方便的消防集中控制接口； 3       两种工作模式：提供常开常闭两种工作模式，轻松应对通行高峰及平常使用； 4     多种通行控制模式：全面满足通行控制中单向、双向、自由通行、授权通行的复杂要求，单向、双向、自由通行、授权通行组合成的9种通行控制模式； 5     可控的通行等待时间：提供灵活的开门延时设置，轻松应对长短不一的开门等待时间要求； 6     智能劝阻：第一层通过传感器信号检测发现异常进入并报警，第二层通过感知异常的推力控制锁盘，智能阻止未授权用户通行； 7     准确分类计数：允许多次开门，提供可通过次数、已通过次数、等待超时次数三种次数的查询；提供双向开门信号输出方便外接计数装置； 8    智能方向引导：提供方向引导输出，在允许通行状态下向方向指示装置输出信号； 9      精准定位：通过光电传感器精确定位，门体每个运行周期为固定,精准的定位保证了长时间运行后门体的位置正确如初； 10      丰富的状态信息：提供各组件运行状态、方向状态、通行状态、异常状态等；丰富的信息保证了情报的全面性、及时性、准确性，也保证了对导常的应对处理及时性、准确性、可能性； 11     指示灯管控：能随意管控前后状态灯的三种状态（允许通行、禁止通行、系统维护）；管控方向指示灯的通行方向及通行状态（A向通行，B向通行，禁止通行）；通过指示灯的合理控制表现出极好的通道导向指示能力，方便了通行者也方便管理者； 12       机芯管控：使两个机芯协调同步并提供方便的机芯管理功能，从通道控制器上可以控制机芯所有功能及设置所有参数；合理地组合了机芯各部件的动作流程，设计出了更智能安全的通行管控功能； 13     传感器分析：实时地从传感器中获取数据，分析人或物体在通道中的各种情况，根据分析的结果合理地控制机芯、指示灯、提示音等的动作；有了传感器通道拥有感知和智能； 14       提示音输出：通过提示音的输出，不管是正常情况还是紧急情况，都能及时、友好地提示通行者或管理者；配合指示灯能做了完美的声光提示效果，使项目的整体体验更上一层楼； 15    便捷设置：通过屏幕与按钮组成人机界面能方便快捷地进行通道参数的查询及设置，不再完全依赖上位机或极不友好的纯按键板来查询和设置参数；这虽然不是必要功能，但体验一次后相信任何人都不会忘记它的好； 16       自动测试：在人机界面中提供自动测试功能，能很好的测试各部件是否能正常工作； 17   智能检测：在人机界面中提供通道各部件的状态检测功能，让使用者方便地了解各部件的状态；当发生故障时，通过状态能快速确定故障所在； 18     环境控制：智能加热装置能应对低温正常工作需求；   1.3                       规格参数 外形尺寸：   1538*226*1000 mm； 重量：       100kg； 门体：       宽：300～450 mm ；用料：有机玻璃 ； 机芯：       连轴摆闸机芯； 壳体材质：   SUS304不锈钢； 通道宽度：   600～900 mm； 噪音：       静态≤40db 动态≤52db； 通行速度：   ＞30人/分钟； 机芯寿命：   ＞500万次；MCBF＞200万次；MTTR≤10分钟； 湿度：       95%无疑露 存储湿度98%； 存储温度：   -50℃～80℃； 工作温度：   -50℃～80℃； 功率消耗：   ≤350W； 供电：       110-230V AC 50-60Hz；         功能说明 l       A向开门：执行A方向开门； 2       B向开门：执行B方向开门； 3     消防/撒防：消防：落杆，进入消防状态；撒防：机芯初始化； 4    开始/结束调零：调整杆常态时的位置，用结束调零确认调零完成； 5      工作模式：常开、常闭两种模式； 6      控制模式： 1、A控制，B控制         AB双向都要通过授权才能通行； 2、A控制，B放行         A向要授权才能通行；B向自由放行； 3、A放行，B控制         A向自由放行；B向要授权才能通行； 4、A放行，B放行         AB双向都自由放行； 5、A控制，B禁止； 6、A放行，B禁止； 7、A禁止，B控制； 8、A禁止，B放行； 9、AB双向禁止； 7      开门延时：开门后等待通行的时间，如果大于这个时间则作超时处理，不能再通行； 8   自动开门：闸机循环作自动开关门动作；   深圳市金纵横科技有限公司专业从事智能化通道系统的研发、生产、销售、服务为一体的高新技术企业。专业生产三辊闸、摆闸、翼闸、一字闸、平移闸、转闸、停车场道闸，行业12年生产经验，现已发展成为行业界的最具实力的智能通道产品生产供应商，欢迎各界咨询合作！联系人：杨小姐 热线：13686434374  QQ 2861453644

 产品描述: 金纵横全自动三辊闸，是集机电传动、数字定位、电磁控制以及电子微处理等技术于一体，方便兼容IC 卡、ID 卡、条码卡、指纹、人像识别等读卡识别设备的使用，方便选配不同的身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等，通过安装不同的身份识别设备，即可对通道形成智能化管理与控制；适合各种场合的通道管理与控制；整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。本产品即为金纵横公司更新换代的全自动三辊闸机，真正实现工作自检化、通电上杆断电落杆自动化、开闸明确化、运转自动化、检修智能化、防护安全化、通过快速化、工作静音化。 技术参数： 生产工艺：激光切割、模具冲孔 结构材料：国际不锈钢 箱体尺寸：L1200*W280*H980mm 闸杆长度：480mm 通道宽度：550mm 驱动方式：数字方式 控制方向：双向或单向 编程方式：在线编程 工作机芯：24V 进口全自动机芯 控杆方式：通电上杆 /断电落杆 指示方式：LED 通行指示 启动方式：直接启动或旋转5° 复位方式：自动复位 开闸速度：0.1秒 工作电源：AC220V±10％ 50HZ 逻辑电压：DC24±10％ 杆驱动力：3KG 杆承受力：60KG 工作环境：室内/室外（建议搭建雨篷） 环境温度：-26℃～＋60℃ 相对湿度：相对湿度≤90%，不凝露 运转噪音：≤ 75dB 读卡窗口：2 个 输入信号：开关信号 + DC12V 电平信号 、 DC12V 脉冲信号（脉 宽＞100ms）、232 串口信号 通行速度：通行速度：50 人/分钟 （常开状态）；35 人/分钟（常 闭状态） 使用寿命：正常使用500 万次无故障 功能特点： 1、采用了独特的电磁离合装置来实现闸机的零位锁定及解锁。 2、整个系统运行平稳、全静音、无机械冲击、使用寿命长。 3、声、光报警功能：含非法闯入、尾随报警。 4、具有故障自检及报警提示功能，方便用户的维护及使用。 5、具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且闸机工作模式可通过控制板按钮进行设定，不需改变机械结构。 6、具有断电落杆，通电自动上杆功能。 7、具有远距离控制落杆、上杆功能，以满足用户的特殊需求及消防安全需求。 8、具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。 9、 可自动对通行方向的通行人数进行统计，并且有LED显示。 10、 具有明确的通行指示功能，以直观的方式给通行者指示可以通行还是禁止通行。 12、具有读卡记忆和不带记忆功能，且用户可根据自己的需要通过控制板按钮进行设定。 13、通过软件设定，可限制场所内部的人员总数，以满足一些特殊场合的特殊要求。 14、具有自动复位功能。当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员自行设定。 15、具有防钻防爬报警功能（可选）。 外观款式可选，计数及语音模块可选配； 全自动三辊闸适用范围： 适用于单向或双向控制人流的进出口通道。 1、车站、、码头、公园、旅游景点进出口通道管理。 2、会展、体育中心、游泳馆等验票通道管理。 3、企事业单位内部考勤、门禁、消费管理。 4、特殊通道控制。 三棍闸的优点： 单台设备即可组成一个通道 机械型人流控制（一人一杆机械控制防尾随） 室内/室外均可使用 三棍闸机具备记忆功能 三棍闸的使用环境： 三棍闸机使用在室外时应搭建雨棚，闸机内部集成的大部分电子元 件需要长时间不间断的工作，故在室外搭建雨蓬（阴蓬）时，需考 虑到通风散热以及遮阳。   深圳市金纵横科技有限公司专业从事智能化通道系统的研发、生产、销售、服务为一体的高新技术企业。专业生产三辊闸、翼闸、摆闸、一字闸、平移闸、速通闸、转闸、停车场道闸，行业12年生产经验，自主研发机芯并获有专利证书，现代化的钣金车间，可以根据客户要求定做任意样式，行业非常具有优势，欢迎您咨询合作！联系人：杨小姐 热线：13686434374  QQ 2861453644
