CS-WPJ46AO3F液晶显示单元 参数   液晶拼接单元尺寸 46寸窄边液晶拼接单元 输 入 输 出 口 VGA输入 1 液晶拼接单元型号 CS-WPJ46AO3F DVI输入 1 面 板 参 数 面板类型 46”DID LCD Panel HDMI输入 1 显示尺寸 1036.7（H) * 589.6(V)（mm） 复合视频输入(AV) 2(BNC*2) 显示比例 16:09 复合视频输出（AV） 2(BNC*2) 背光类型 CCFL 控制信号输入 RS232（RJ45-8接口） 分 辨 率 1920*1080 控制信号环出 RS232（RJ45-8接口） 显示色彩 16.7M(8bit)  电源 电源输入 AC100-240V,50 /60HZ 亮度 1500cd/m2 电源功耗 ≤250W 对比度  3000:1 工作 环境 工作温度 0℃—50℃ 可视角度 180° 存储温度 -20℃-60℃ 响应时间 ≤6ms 工作/存储湿度 20%-80% 使用寿命 60000小时 安装 系统 机柜/支架 定制 物理拼缝 22mm 安装辅料 定制   功   能 彩色制式 PAL/NTSC/SECAM 安装方式                         壁挂、支架、积木、嵌入、移动式等 菜单语言 简体中文、英文多国语言 产品 相关 外壳材质/颜色 金属/黑色 操作方式 遥控器 产品尺寸 1047.4*600*104.8MM

 CS-W5201液晶监视器详细参数   液晶面板性能 信号输入及输出 功率及外观 显示尺寸/比例 1154(W)×650(H)/16:9 复合视频输入 2(BNC×2) 电源 AC100V/240，V50/60Hz 物理分辨率 1920×1080 RS232控制 1进1出 最大功率损耗 ≦300W 显示色彩 16.7M S-端子 无 待机功率损耗 60,000（hrs） 亮度(nits) 700cd/㎡ DVI/MDMI输入  1/1 菜单语言 中文/英文(可选多国） 对比度 4000:01:00 复合视频输出 2(BNC×2) 外壳材料 金属（防静电、磁场、强电场干扰） 视   角 178°/178° 彩色系统 PAL/NTSC/SECAM 产品颜色 黑色/定制 响应时间 5ms 3D Combfilter 有 安装方式 壁挂或底座 场频 / 行频 50～70Hz/100-140KHz 视频降噪 有 机身尺寸(L×W×H) 1254*750*108

 CS-WPJ460DE系列超窄边液晶拼墙单元 液晶拼接单元尺寸 46寸超窄边液晶拼接单元 输 入 输 出 口 VGA输入 1 液晶拼接单元型号 CS-WPJ460DE DVI输入 1 面 板 参 数 面板类型 46”DID LED Panel HDMI输入 1 显示尺寸 1018.08*572.67 mm 复合视频输入(AV) 2(BNC*2) 显示比例 16:09 复合视频输出（AV） 2(BNC*2) 背光类型 WLED 控制信号输入 RS232（RJ45-8接口） 分 辨 率 1920*1080 控制信号环出 RS232（RJ45-8接口） 显示色彩 16.7M(8bit)  电源 电源输入 AC100-240V,50 /60HZ 亮度 500cd/m2 电源功耗 　 对比度   3000:1(TYP)(透射) 工作 环境 工作温度 0℃—50℃ 可视角度 180° 存储温度 -20℃-60℃ 响应时间 ≤6ms 工作/存储湿度 20%-80% 使用寿命 60000小时 安装 系统 机柜/支架 定制 物理拼缝 5.5mm 安装辅料 定制   功   能 彩色制式 PAL/NTSC/SECAM 安装方式                         壁挂、支架、积木、嵌入、移动式等 菜单语言 简体中文、英文多国语言 产品 相关 外壳材质/颜色 金属/黑色 操作方式 遥控器 产品尺寸 1023.78*578.37*100（mm）

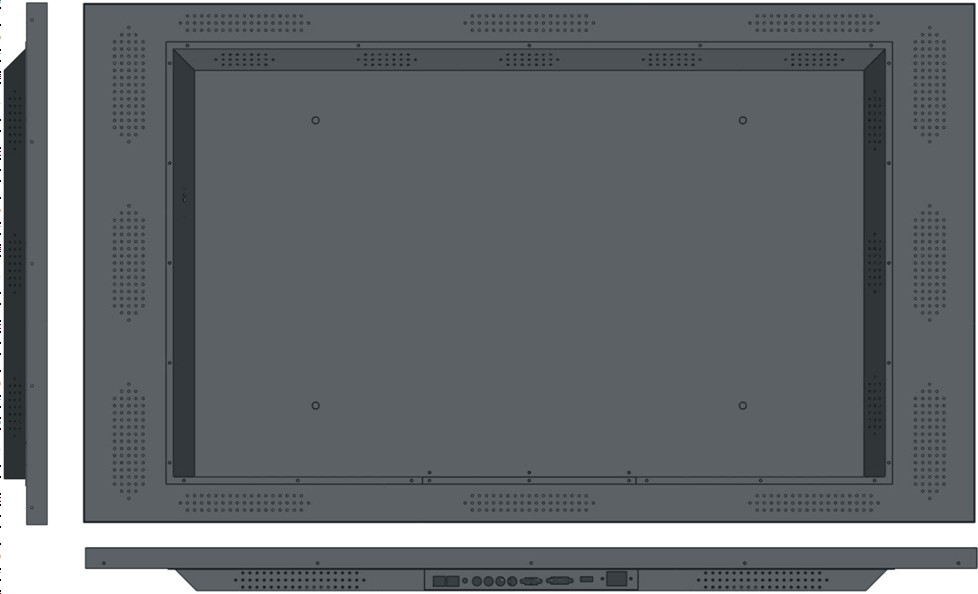

 全球首台全铝制LED监视器制造商                              ——打造工业高清显示第一品牌     一、             概念   1.      监视器：是闭路监控系统（Closed-Circuit TeleVision，简称CCTV）的重要组成部分，是监控系统的显示部分，是监控系统的标准输出，有了监视器的显示我们才能观看前端送过来的图像。作为视频监控不可缺的终端设备，充当着监控人员的“眼睛”，同时也为事后调查起到关键性作用。俗称：CRT（大屁股监视器）。   2.      液晶监视器：液晶监视器即工业液晶显示器，或称LCD（Liquid Crystal Display），为平面超薄的显示设备，它由一定数量的彩色或黑白像素组成，放置于光源或者反射面前方。液晶显示器功耗很低，因此倍受工程师青睐，适用于使用电池的电子设备。它的主要原理是以电流刺激液晶分子产生点、线、面配合背部灯管构成画面。俗称：五金外壳监视器（LCD监视器）。   3.      全铝制LED监视器：LED监视器：就是LCD监视器的升级版，液晶面板为LED发光源的监视器；而全铝制LED监视器，简单来讲就是全铝材设计的LED监视器。俗称：全铝制LED监视器（LED监视器）。   二、             全铝制LED监视器优势   1.    独身优势   ◐ 高对比度高亮度,极大提高画面层次感,能更好表现细节;16.7M色,画面更加自然细腻;                                                                                                   ◐ 5ms极速响应时间,画面真正无拖尾;I²C总线最新控制电路，整机可靠性高，扩展性好；                                                                                               ◐ 采用最新3D画质处理系统,即3D数字梳状滤波和3D数字图象降噪技术;从根本上提高         图像的清晰度；                                                                            ◐ 具有黑电平延伸自适应功能,增强图像景深层次感;且具有VGA状态图像重显率自动调整功能;                                                                                       ◐ 内置电源,能耗低,液晶屏使用寿命可达8万小时以上;                                                                                                                                                ◐ 超静音冷却风扇设计,整机寿命更长; 采用防干扰全铝制外壳，无辐射，更轻，更薄，更窄                                                                                                                       ◐ 行业独特驱动显示方案，具有超强控标成份及价格保护力度。                                                                                                                                ◐ 采用云平台控制系统，更便利的控制系统   2.    与市场目前同类功能对比   产品名称 对比项 全铝制LED监视器 LED监视器 LCD监视器 CRT监视器 性 能     使 用 性   市场 效益         外观 全铝 五金或铝合金 五金或铝合金 塑胶 背光源 LED LED LCD 显像管 寿命 ≥8万小时 ≥6万小时 ≥6万小时 ≥3万小时   显示效果 好+细腻 好+细腻 好，但点距大 前期好 云控制 有 无 无 无 便利性 最好 较好 中等 差           目前收益 最高 较高 中等 差 目前市场占有率 低 较低 最好 下滑 未来发展趋势 最好 好 普及 消失                 3.    原材料区别   （1）       铝、铁与铝合金的对比（注：此对比只针对监视器行业外壳使用）   材料名称 对比项 纯铝 铁 铝合金 散热性 最好，铁的三倍以上 差 中 方便性 最好（最轻） 中 差（很重） 成本性 最高 较低 中等 强硬性 差（不影响使用） 高 最好 韧性 高 差 中 美观性 最好 差 中 寿命 最高（不生锈） 差 中   （2）       LED与LCD显示面板区别（只分析工业显示面板）                材料名称 对比项 LED面板 LCD面板 亮度 高 低 点距 小 大 功耗 低 高 可视角度 宽 窄 刷新速率 快 慢 形状 薄、轻 厚、重 显示均匀 超好 边会有死角 寿命 ≥8万小时 ≥6万小时 等`````````       三、             企业优势     深圳市创新维作为“全铝制LED监视器”首台研究商及生产商，自2013年9月推出来以来，已成功销售多台样机作为客户展示使用，得到的反应效果非常好，创新维“全铝制LED监视器”已在申请专利中，包括外观专利，驱动专利等多方面的独特性，以大胆创新，看透未来市场的精致眼光做出了大胆的实践，相信这就是未来企业生存之路！创新维即日起开通产品建议收集热线：4007-888-199，邮箱：cxw-did@163.com欢迎投稿。

  液晶拼接单元尺寸 46寸超窄边液晶拼接单元 输 入 输 出 口 VGA输入 1 液晶拼接单元型号 CS-WPJ460B DVI输入 1 面 板 参 数 面板类型 46”DID LCD Panel HDMI输入 1 显示尺寸 1018.4（H)*572.5(V)（mm） 复合视频输入(AV) 2(BNC*2) 显示比例 16:09 复合视频输出（AV） 2(BNC*2) 背光类型 CCFL 控制信号输入 RS232（RJ45-8接口） 分 辨 率 1366*768 控制信号环出 RS232（RJ45-8接口） 显示色彩 16.7M(8bit)  电源 电源输入 AC100-240V,50 /60HZ 亮度 450cd/m2 电源功耗 ≤250W 对比度  3000:1 工作 环境 工作温度 0℃—50℃ 可视角度 180° 存储温度 -20℃-60℃ 响应时间 ≤6ms 工作/存储湿度 20%-80% 使用寿命 60000小时 安装 系统 机柜/支架 定制 物理拼缝 6.7mm 安装辅料 定制   功   能 彩色制式 PAL/NTSC/SECAM 安装方式                         壁挂、支架、积木、嵌入、移动式等 菜单语言 简体中文、英文多国语言 产品 相关 外壳材质/颜色 金属/黑色 操作方式 遥控器 产品尺寸 1025.7*579.8*100(mm) CS-WPJ460B液晶显示单元 参数

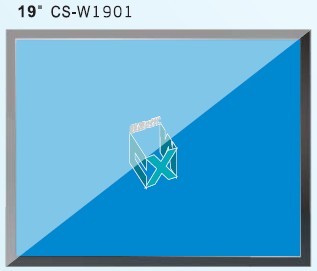

 CS-W1901液晶监视器详细参数   液晶面板性能 信号输入及输出 功率及外观 显示尺寸/比例 379(W)×304(H)/4:3 复合视频输入 2(BNC×2) 电源 DC12V-5A 物理分辨率 1280×1024 色差(YUV)输入 1(BNC×3) 最大功率损耗 ≦38W 显示色彩 16.7M S-端子 无 待机功率损耗 60,000（hrs） 亮度(nits) 450cd/㎡ DVI/MDMI输入 1 菜单语言 中文/英文(可选多国） 对比度 1000:01:00 复合视频输出 2(BNC×2) 外壳材料 金属（防静电、磁场、强电场干扰） 视   角 178°/178° 彩色系统 PAL/NTSC/SECAM 产品颜色 黑色/定制 响应时间 5ms 3D Combfilter 有 安装方式 壁挂或底座 场频 / 行频 56~75Hz/52.2-81KHz 视频降噪 有 机身尺寸(L×W×H) 408*333*54

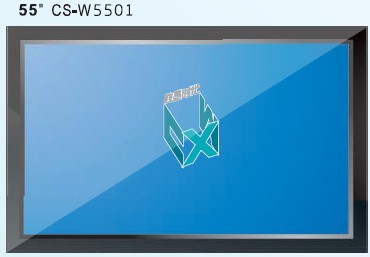

 CS-W5501液晶监视器详细参数   液晶面板性能 信号输入及输出 功率及外观 显示尺寸/比例 1210(W)×766(H)/16:9 复合视频输入 2(BNC×2) 电源 AC100V/240，V50/60Hz 物理分辨率 1920×1080 RS232控制 1进1出 最大功率损耗 ≦320W 显示色彩 16.7M S-端子 无 待机功率损耗 60,000（hrs） 亮度(nits) 700cd/㎡ DVI/MDMI输入  1/1 菜单语言 中文/英文(可选多国） 对比度 4000:01:00 复合视频输出 2(BNC×2) 外壳材料 金属（防静电、磁场、强电场干扰） 视   角 178°/178° 彩色系统 PAL/NTSC/SECAM 产品颜色 黑色/定制 响应时间 5ms 3D Combfilter 有 安装方式 壁挂或底座 场频 / 行频 50～70Hz/100-140KHz 视频降噪 有 机身尺寸(L×W×H) 1253*724*115

 CS-WPJ420L液晶显示单元 参数 液晶拼接单元尺寸 42寸窄边液晶拼接单元 输 入 输 出 口 VGA输入 1 液晶拼接单元型号 CS-WPJ420L DVI输入 1 面 板 参 数 面板类型 42”DID LCD Panel HDMI输入 1 显示尺寸 947.4（H)* 540.4(V)（mm） 复合视频输入(AV) 2(BNC*2) 显示比例 16:09 复合视频输出（AV） 2(BNC*2) 背光类型 LCD 控制信号输入 RS232（RJ45-8接口） 分 辨 率 1920*1080 控制信号环出 RS232（RJ45-8接口） 显示色彩 16.7M(8bit)  电源 电源输入 AC100-240V,50 /60HZ 亮度 700cd/m2 电源功耗 ≤220W 对比度  3000:1 工作 环境 工作温度 0℃—50℃ 可视角度 180° 存储温度 -20℃-60℃ 响应时间 ≤6ms 工作/存储湿度 20%-80% 使用寿命 60000小时 安装 系统 机柜/支架 定制 物理拼缝 18.5mm 安装辅料 定制   功   能 彩色制式 PAL/NTSC/SECAM 安装方式                         壁挂、支架、积木、嵌入、移动式等 菜单语言 简体中文、英文多国语言 产品 相关 外壳材质/颜色 金属/黑色 操作方式 遥控器 产品尺寸 957.2*550*729（mm）

  液晶拼接单元尺寸 46寸超窄边液晶拼接单元 输 入 输 出 口 VGA输入 1 液晶拼接单元型号 CS-WPJ460A DVI输入 1 面 板 参 数 面板类型 46”DID LCD Panel HDMI输入 1 显示尺寸 1018.4（H)*572.5(V)（mm） 复合视频输入(AV) 2(BNC*2) 显示比例 16:09 复合视频输出（AV） 2(BNC*2) 背光类型 CCFL 控制信号输入 RS232（RJ45-8接口） 分 辨 率 1366*768 控制信号环出 RS232（RJ45-8接口） 显示色彩 16.7M(8bit)  电源 电源输入 AC100-240V,50 /60HZ 亮度 700cd/m2 电源功耗 ≤250W 对比度  3000:1 工作 环境 工作温度 0℃—50℃ 可视角度 180° 存储温度 -20℃-60℃ 响应时间 ≤6ms 工作/存储湿度 20%-80% 使用寿命 60000小时 安装 系统 机柜/支架 定制 物理拼缝 6.7mm 安装辅料 定制   功   能 彩色制式 PAL/NTSC/SECAM 安装方式                         壁挂、支架、积木、嵌入、移动式等 菜单语言 简体中文、英文多国语言 产品 相关 外壳材质/颜色 金属/黑色 操作方式 遥控器 产品尺寸 1025.7*579.8*100(mm)

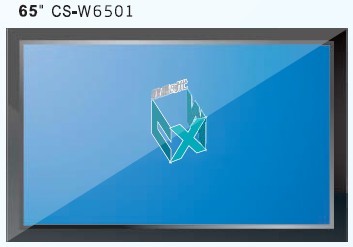

 CS-W6501液晶监视器详细参数   液晶面板性能 信号输入及输出 功率及外观 显示尺寸/比例 1432(W)×808(H)/16:9 复合视频输入 2(BNC×2) 电源 AC100V/240，V50/60Hz 物理分辨率 1920×1080 RS232控制 1进1出 最大功率损耗 ≦480W 显示色彩 16.7M S-端子 无 待机功率损耗 60,000（hrs） 亮度(nits) 700cd/㎡ DVI/MDMI输入  1/1 菜单语言 中文/英文(可选多国） 对比度 5000:01:00 复合视频输出 2(BNC×2) 外壳材料 金属（防静电、磁场、强电场干扰） 视   角 178°/178° 彩色系统 PAL/NTSC/SECAM 产品颜色 黑色/定制 响应时间 5ms 3D Combfilter 有 安装方式 壁挂或底座 场频 / 行频 50～70Hz/60-75KHz 视频降噪 有 机身尺寸(L×W×H) 1028*903*115
