一. 概述

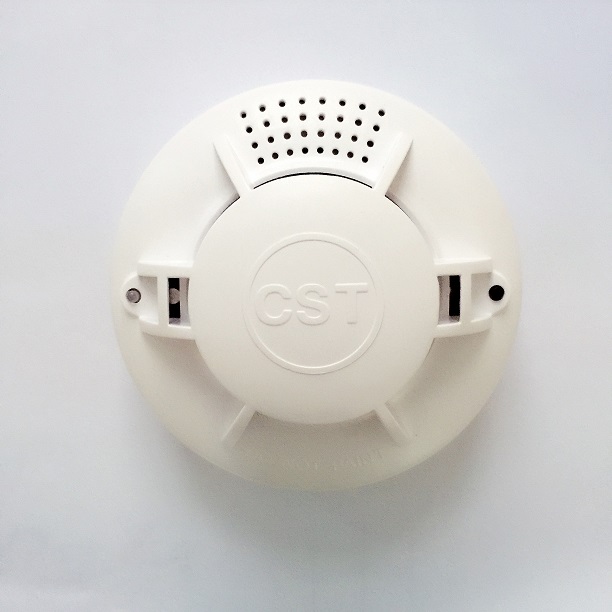

独立式光电感烟火灾探测器采用特殊结构设计的光电传感器，贴片加工工艺生产，具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点。电路和电源可自检，可进行模拟报警测试。

该产品适用于家居、商店、歌舞厅、仓库等场所的火灾报警。

该产品不适宜在以下场所使用：

l 正常情况下有烟滞留的场所。

l 有较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的场所。

l 相对湿度大于95%的场所。

l 通风速度大于5m/秒的场所。

二. 工作原理

独立式光电感烟火灾探测器采用特殊结构设计的光电传感器，能有效的探测出火灾初期阴燃阶段或生成以后产生的烟雾。当烟雾进入探测器，使光源产生散射，光接受元件感受到光强度，光强度达到预定阈值时，探测器发出火警信号，火灾确认灯（红色）闪烁，并启动蜂鸣器报警。

三. 技术特性

音量等级： ≥80dB

供电电源： DC9V

电池寿命： 碳锌电池 约一年

碱性电池 约三年

工作温度： -10℃～+50℃

相对湿度： ≤95%RH(40℃±2℃)

输出形式： 声光报警

执行标准： GB4715-2005

重量： 约135g（含电池）

四. 安装调试

安装环境：探测器对一般场所而言，空间高度在6m以下时，保护面积为60m²。探测器应安装在天花板上。具体参数应以《火灾自动报警系统设计规范》（GB50116-98）为准。

安装方法：

l 在天花板上相距60mm打两个安装孔，用膨胀塞和自攻螺丝钉固定报警器的底座。如图2.

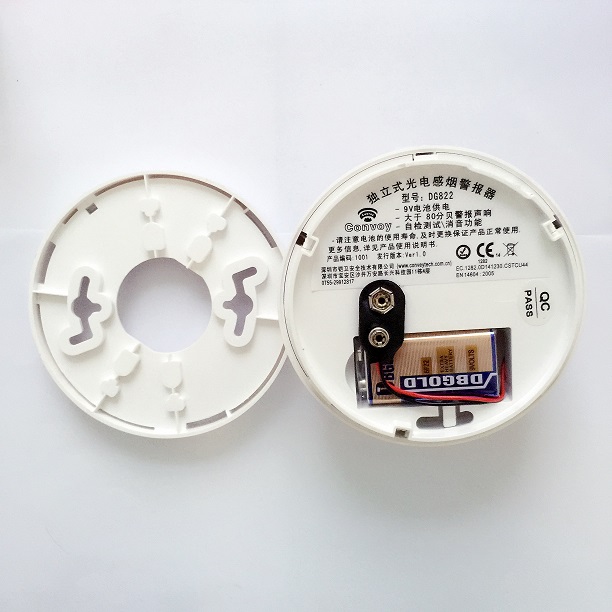

l 逆时针旋转探测器，将底座卸下，将9V层叠电池安装在探测器底部的电池仓中。注意：如电池的方向接反探测器不能正常工作，且可能损坏探测器。

l 按住自检按键，探测器指示灯快速闪烁并发出报警声，则报警器工作正常。如不正常，则应检查电池是否正确安装或电压过低（低于7.5V）。

l 探测器测试好后，顺时针旋转探测器在底座上，并扣紧到位。

五. 使用说明

l  功能检测：每周应检测一次，保证报警器工作正常。方法：按住测试按钮，报警器指示灯快速闪烁并发出报警声，则报警器工作正常。

l  烟雾报警：正常情况下,报警器指示灯定时闪烁(约32秒一次)。探测器每隔约1.6秒，自动检测周围环境中的烟雾浓度，当烟雾浓度达到报警值时，报警指示灯开始闪烁，报警器发出报警声。

l  电池检测：报警器每分钟自动检测电池电压，电池耗尽前每分钟提示一次（报警器发出“嘀”一声），可维持30天。该情况下应及时更换电池，否则会影响报警器正常工作。

六. 故障分析与排除

l  每隔约1分钟鸣叫1次：电池电量低，请更换电池

l  频繁误报警：传感器中积灰过多，用吸尘器清理迷宫（外部黑色塑料部分）

七. 维护

l  在使用过程中，如遇到使用故障，请尽快与供应商联系，不要私自拆卸修理，以免发生意外。

l   8 5如长期不使用，必须拆下探测器，并取出电池，装入包装盒中，在通风干燥处存放。

八. 运输和储存

l  根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定进行运输和储存。

l  运输储存过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。

l  环境气温应避免剧烈变化。

l  装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。

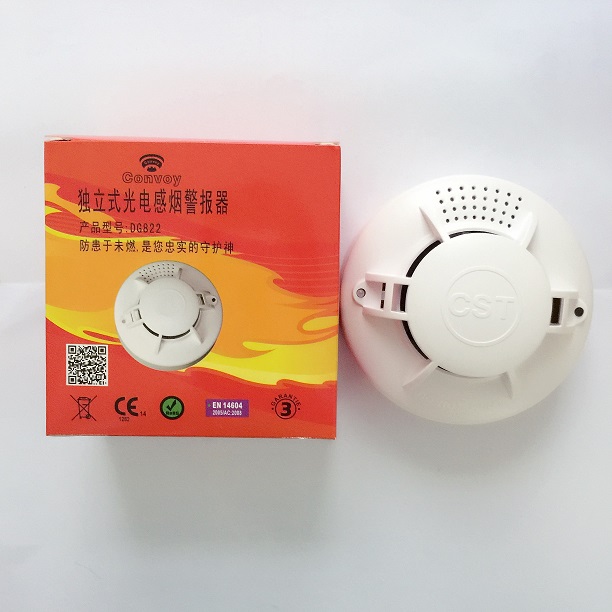

十. 开箱检查

包装箱内：包装盒     60只

包装盒内：探测器      1只

底      座      1只

使用说明书      1份

干  燥  剂      1个

附  件  袋      1个

附件袋内：

膨胀塞       2个

自攻螺丝钉   2个
