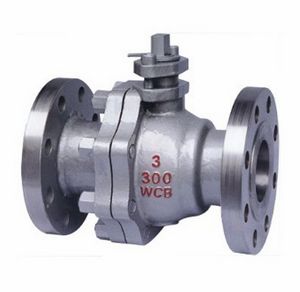

高压法兰球阀特点 1、本产品所有部件均为锻件。 2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。 3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。   高压法兰球阀主要零件材料 零件名称 材质 GB ASTM 阀体、阀盖 WCB A216-WCB 密封圈 尼龙 尼龙 球体 1Cr18Ni9Ti SS 304 阀座、阀杆 2Cr13 A246-416 O形圈 橡胶 橡胶 双头螺栓 35CrMoA A193-B7

 高压锻造球阀外形及主要尺寸： 一、产品结构及其特性说明 高压锻造球阀是一种结构新颖，技术先进，性能可靠的高压管路上使用的球阀，适用于石油、化工、电力等企业部门输送水、蒸汽、油品及各种含腐蚀性气体、液体等介质的管道、储罐、容器设备上作启闭装置。其特点是： 1.阀门为全通道设计，流体阻力小。     2.阀门采用三体结构，拆装方便，便于现场维修、更换。 3.具有防火结构，可以保证在意外失火的情况下的密封可靠性，而且密封面不易被介质冲刷。 4.下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。 5.阀门的启闭力小，开关轻便。 二、性能及设计规范： 1. 公称压力等级: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅级 2. 公称通径: DN15～50； 1/2"-2" 3. 适用温度: -29～150℃ 4. 适用介质:碳钢：适用水 蒸气 油品等介质                 不锈钢：酸、碱等腐蚀性介质 5. 连结方式：焊接端按GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT

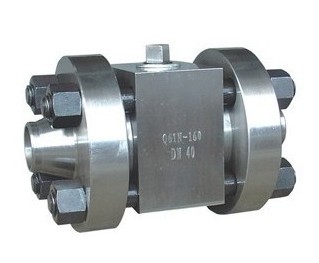

 高压对焊球阀特点 1、本产品所有部件均为锻件。 2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。 3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。   高压对焊球阀主要零件材料 零件名称 材质 GB ASTM 阀体、阀盖 WCB A216-WCB 密封圈 尼龙 尼龙 球体 1Cr18Ni9Ti SS 304 阀座、阀杆 2Cr13 A246-416 O形圈 橡胶 橡胶 双头螺栓 35CrMoA A193-B7

 产品介绍： 球体不带有固定轴的球阀,称为浮动球阀，又称浮动式球阀。浮动球球阀的阀体内有两个阀座密封圈，在它们之间夹紧一个球体，球体上有通孔，通孔的直径等于管道的内径，称全径球阀；通孔的直径略小于管道的内径，称缩径球阀。球体借助于阀杆可以自由地在阀座密封圈中旋转。在开启时，球孔与管道直径对准，已保证管道工作介质阻力最小。当阀杆转动1/4圈时，球孔垂直于阀门的通道，靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上，从而保证阀门完全密封。这种球阀属单面强制密封。应用范围： 浮动球阀适合一般工业使用，并适用于化工，石油，天然气，冶金等行业及含硫化氢介质，杂质多，腐蚀严重的天然气长输管线。 浮动式球阀根据不同的使用要求，以壳体材料为基础分为：普通碳钢系列WCB、A105；不锈钢系列304,316;低温钢系列LCB,LCC;抗硫系列等。 结构特点： 浮动球阀主要特点是球体无支撑轴，球体被两阀座夹持其中呈“浮动"状态，它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要特点的阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。 浮动球阀的主要结构特点为： 1.阀门设有开、关位置指示； 2.锁定装置； 3.阀杆防飞结构； 4.防静电装置； 5.防火结构； 6.独特阀座密封结构； 7.中法兰(阀体与左体连接部)无外漏结构。 标准规范： 设计制造标准：GB/T 12237-2007  结构长度标准：GB/T 12221-2005 连接法兰标准：GB/T 9113 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-2008

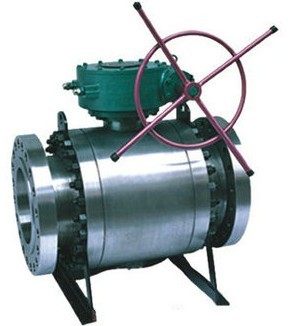

 Q347H硬密封高压球阀 ▲硬密封球阀金属阀座的设计：     本公司生产硬密封球阀的球体表面采用先进的喷涂技术，通过对各种不同工况条件的处理，最高硬度可达HRC78。阀座密封面的处理，最高硬度可达HRC72。球体和阀座进行配对研磨，球阀整个密封面的所有密封区域均经过精密研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。金属密封球阀有浮动球和固定球两种结构     金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。同时，由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,特别是在低压条件下。     根据用户需要,可以在阀座密封面与球体之间设计有密封脂注入系统. ▲耐火设计：     阀门的耐火设计符合API 6FA或API 607标准,耐火试验规范相当于ISO 10497,这类阀门目前被广泛应用于造纸、原油、天燃气、石化以及各类含有颗粒、易磨损、易冲蚀、易引起火灾的相关工业。

 产品介绍： 铸钢固定球阀系列，具有防火、防静电设计，安装无方向，用途广泛，价格合理，多种驱动方式（手动、气动、电动、液动、气液联动等），操作灵活。 固定式球阀具有以下优点： 1．流体阻力小，其阻力系数与同长度的管段相等。  2．结构简单、体积小、重量轻。  3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。  4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。  5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。  6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。  7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 应用范围： 固定球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质，广泛应用于化工、石油、天然气、冶金等行业管路中主要用来做切断、分配和改变介质的流动方向。 结构特点： 1、启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。 2、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。 3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。 4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。 5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。 6、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。 标准规范： 设计制造标准：GB/T 12237-2007  结构长度标准：GB/T 12221-2005 连接法兰标准：GB/T 9113 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-2008

 产品概述：   整体法兰高温球阀是吸取国外高温球阀结构，结合国内实际研制开发，连接尺寸符合球阀之国家标准，其特点为启闭快，无流阻；阀内的密封圈具有高强度、高耐磨、回弹性强等优点，故密封可靠，使用寿命长，大量用于石油、化工等行业,蒸汽等管道作介质流动启闭器；为了防止因介质流速较快而导致密封面损坏，故要求在使用中将阀门全开或全关，不允许将阀门部份开启。  性能规范： 型号 公称压力 试验压力（MPa） 工作温度℃ 适用介质 强度水（MPa） 密封水（MPa） 气密封（MPa） PF.QQ41M-16P 1.6 2.4 1.8 0.6 ≤300 水、油、酸碱等 PF.QQ41F-16P ≤150 PF.QQ41M-25P 2.5 4.0 2.8 ≤300 PF.QQ41F-25P ≤150 PF.QJ41M-16P 1.6 2.4 1.8 ≤300 PF.QJ41F-16P ≤150

 Q945F、Q944F电动三通法兰球阀 电动三通球阀概述： 　　 电动三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构

 Q11F一片式内螺纹球阀 丝口是一种连接方式,就是螺纹的意思,分内螺纹和外螺纹. 公称压力 最高使用压力 试验压力（水压） 1.6MPA 120℃以下水、油、瓦斯 饱和蒸汽 阀体 阀座 1.76MPA 0.6MPA 9.5MPA 7MPA   Q11F-16P一片式 INCH 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ DN 6 10 15 20 25 32 40 50 L 39 44 56.5 58 71 78 83 100 H 32.05 34.5 43.5 47 55 60.5 74.5 80.5 D 5 7 9.2 12.5 16 20 24.5 32 A 70 70 90 90 110 110 140 140

 Q11F不锈钢二片式球阀 Q11F二片式球阀及对焊连接球阀分为整体式一片式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 公称压力 最高使用压力 试验压力（水压） 1.6MPA 120℃以下水、油、瓦斯 饱和蒸汽 阀体 阀座 1.76MPA 0.6MPA 9.5MPA 7MPA
