电源网络二合一监控专用防雷器 (RJ45/压接式接口·5KA·5V)

型号：DW-220
价格：电议
最小起订量：1套
供货总量：10000套

产品介绍

基本描述：

电源网络二合一监控专用防雷器是为数字视频摄像机定制的一款防雷产品，保护摄像机电源、网络线路免受雷电电磁脉冲、感应过电压、操作过电压的影响。此系列产品分为D型（串行口）接口9针、15针、25针三个系列，广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、残压低、插损低等特点，安装方便等特点，具有良好的防雷效果。

应用场景：

主要用于监控系统对监控设备（电源、云台、摄像机）的防护，广泛用于监控系统等各种安防设施，比如：交通、学校、企业、治安等监控。

主要特征：

1、响应时间快，通流容量大；

2、性能稳定，安全可靠；

3、核心元件采用国际知名品牌，性能优异；

4、采用多级保护电路，残压水平低，防护效果好；

5、采用信号综合防护，对信号干扰小。

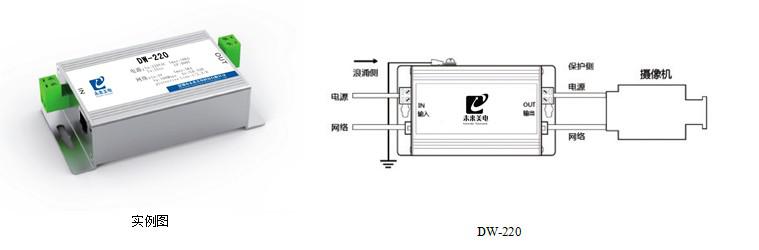

示意图：


技术参数：

型号	DW-24	DW-12	DW-220	DW-48
网络部分电气参数
雷电保护区（LPZ）	2
需求等级：
按照DIN VDE6075 Part6(Draft11.89)A1,A2	D
按照IEC1643	Ⅲ
标称工作电压（Un）	5V
标称放电电流In（8/20μs）	3KA
最大通流容量Imax（8/20μs）	5KA
限制电压（10/700μs）芯线—芯线	≤20V
芯线—地	≤500V
响应时间（Ta）	1ns
传输速率	100Mbps
插入损耗	≤0.5dB
保护线路	1/2，3/6
接头形式	RJ45
工作环境	环境温度：-40～+85℃ 相对湿度：≤95%
依据标准	ICE61643-1、EN60950、GB/T18802.21-2002、TB/T2311-2002、YD/T 1235.1、YD/T 1235.2、YD/T1542
电源部分电气参数
标称工作电压（Un）	24V	12V	220V	48V
最大持续工作电压（Uc）	30V	15V	380V	60V
标称放电电流In（8/20μs）	5KA
最大通流容量Imax（8/20μs）	10KA
负载电流	0.5A
电压保护水平Up在In时	≤100V	≤48V	≤900V	≤100V
响应时间（Ta）	25ns
暂态过电压TOV（UT）	36V	18V	620V	120V
工作环境	环境温度：-40～+85℃ 相对湿度：≤95%
接头形式	BNC-J/K,2P压接端子
依据标准	ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2
机械参数
安装方式	防雷器串联在被保护设备与信号通道之间
外观尺寸	1126025 mm
外壳材料(颜色)	铝/银白色
防护等级（ICE EN 60529）	IP20
