一：产品参数：

 免焊直拧BNC接头 六角视频头 Q9头 旋转锁紧BNC摄像枪连接器 监控接头 75-5六角插头

来特BNC接头 区别市面普通接头 ：铜芯镀真金  线夹铜镀银  绝缘胶铁氟龙耐高温  杜绝过早氧化而导致接触不良 信号闪烁现象

温馨提示：为了确保你的监控工程质量  请认准选择来特品牌高品质BNC射频同轴电缆连接器 若因省几毛钱买了铁材料的监控接头导致信号经常闪烁不定 图像有干扰等现象  后悔莫及 切勿因小失大  耽误工程哦

量大从优 请认准来特商标

二：使用方法

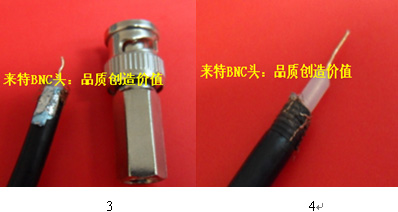

1、剥线
同轴电缆由外向内分别为保护胶皮、金属网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。将上过锡的网和芯线用斜口钳剪断，网和芯线分别留长约7mm和3mm。

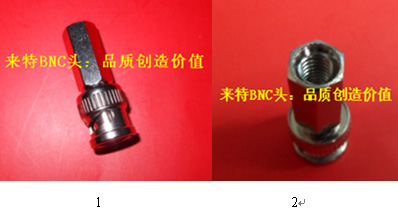

2、制作免焊式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上

3、测线：可用万用表测量BNC接头芯针与金属边，如果短路请排除BNC接头和同轴电缆的问题重做。

三：来特BNC视频头产品优势

我司免焊锁螺丝BNC接头插针统一要求黄铜镀金；绝缘体全部采用聚四氟乙烯（铁氟龙）耐高温材料；焊接线夹统一采用黄铜镀镍。区别：市面上普通免焊锁螺丝BNC一般除了插针是铜芯，线夹外壳都是铁的，线夹是铁的久了会生锈导致接触不良现象；我司免焊锁螺丝BNC除了插针铜镀金，线夹压地线部分也是铜的，这样就不会生锈导致接触不良现象发生。

四：注意事项

BNC的质量其实很重要，好的BNC接头能保证图像经过线路传输器后的传输到主机上；如果出现图像还原失真，可以从以下几个方面进行分析：

1、内导体（插针）：一般的内导体如果没有镀金的话，导电性比镀金的差很远

高端的工程远距离的工程中选用的BNC接头插针的品质就尤其重要。不镀金的

内导体随着时间的推移，会逐步氧化从而影响图像传输品质。

2、线夹（和视频线层连接的部分）：市场上很多BNC接头为了节省成本，

这部分都采用铁的材料，而高端的BNC接头一般是选用铜镀银的材料。两者之

间的区别主要体现在图像的抗干扰方面。

3、绝缘体：BNC的绝缘体市场上一般有两种做法，一是用铁氟龙材料；二是用

POM材料，铁氟龙熔点可以达到380℃，而POM则只有150多℃。用POM材料

的BNC，如果技术不娴熟的师傅焊接时逗留的时间稍长，就会导致内导体松脱，

从而导致一系列的问题。
