产品详细
KTSB-54型煤矿用矿灯充电架
- 型号：KTSB-54型煤矿用矿灯充电架
- 价格：面议
- 最小起订量：0
- 供货总量：0
- 产品介绍
KTSB-54型矿灯充电架
本公司温馨提示：KTSB-54位煤矿用矿灯充电架，此款目前以102位为主。订购时请注明需充多少位的充电架。

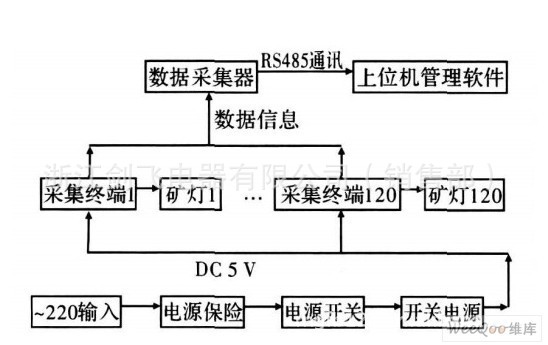

一、工作原理:

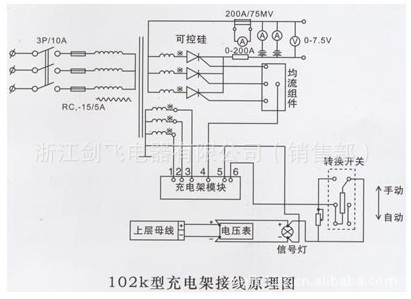

二、电气原理图:
|

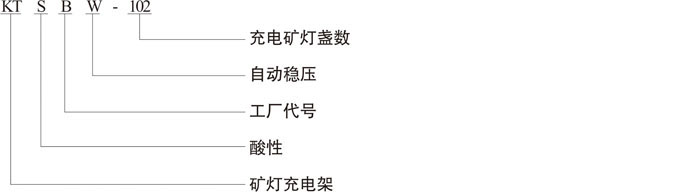

三、型号含义:
当电网电压波动或负载波动而引起输出整流电压波动时，通过改变饱和电抗器的电抗来达到稳定电压的目的。由于矿灯充电电流和电网电压都是变量，这二个量 的不断变化，影响矿灯充电质量。加入稳压装置后这个变化量从输出端 a、b 二点取出，与控制器内部的标准量进行精密比较，放大后自动控制直流激磁电流的变化，使输出电压保持在整定值5±1%的范围内，达到自动稳压的目的。
|
 |
|
KCLA系列充电架是应用先进的电子技术，选用精密的电子原器件设计、制造，专供锂电池矿灯使用的智能充电设备。
|
| KCLA系列充电架由机架、电源系统、充电智能控制模块、灯头专用充电接入装置组成。机架采用冷轧薄板加工，表面喷塑，美观防腐。充电智能控制模块实现恒流限压充电方式，具有过充电保护、过电流保护、短路保护、充电状态即时显示等功能，整个充电过程自动控制，充电效率高，保证了电池的安全和寿命，大大减轻了值班人员的劳动强度。 |
技术参数：
| KCLA-102 | KCLA-60 | |
| 交流输入电压 | AC：380V(220V) | AC： 220V |
| 交流输入电流 | AC： 5A | AC： 3A |
| 模块输入电压 | DC：6.5~12.6V | DC：6.5~12.6V |
| 模块输出电压(充电电压) | DC：4.2V±0.05V/5V±0.05V | DC：4.2V±0.05V/5V±0.05V |
| 模块输出电流(充电电流) | DC：1.0A±0.05V | |
| DC：1.0A±0.05V | ||
| 输出纹波 | 50mvp-p | 50mvp-p |
| 模块输入欠压保护 | 6.5V | 6.5V |
| 模块输入过压保护 | 12.6V | 12.6V |
| 充电路数 | 102 盏灯 PCS | 60 盏灯 PCS |
| 注：可根据客户要求制作不同规格型号（24、36、54、60、102）的充电架，充电指示有单灯双色和双灯双色两种型式。 |
