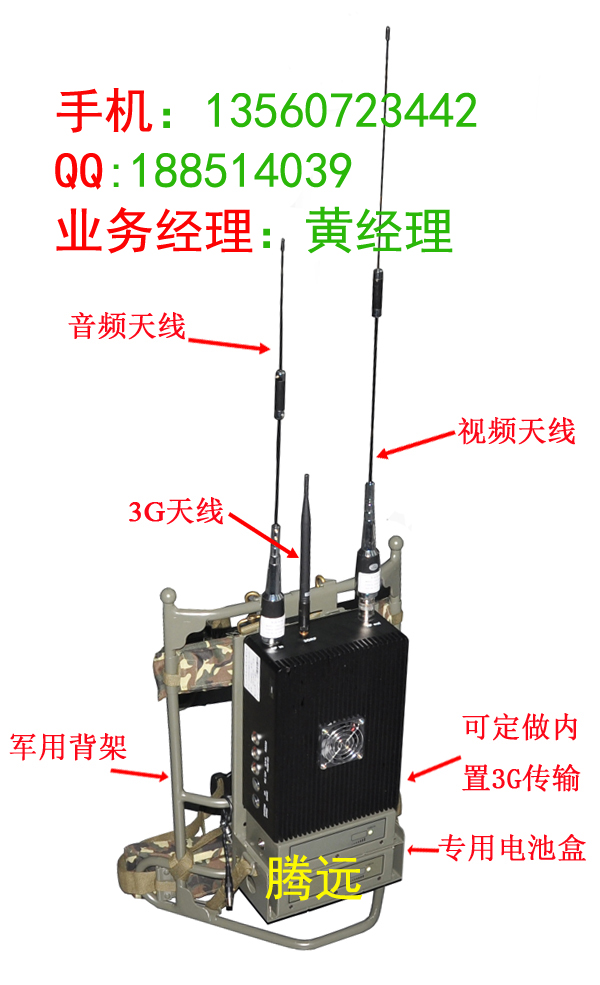

一、背负式双向语音单兵无线传输系统----发射机性能介绍 1、图像传输发射设备为背负式。 2、系统前端采用COFDM调制技术和MPEG-2图像压缩技术，可以确保传输的高性能和图像的高质量。 3、所有前端都具有非视距、运动中传输的功能； 4、前端设备使用通用视频接口，既可以接普通模拟摄像机和数码摄像机，也可以连接摄像头（包括头盔式摄像机）和专用夜视、红外和热像仪等军用图像采集设备，还可以连接专业摄像机； 5、背负式设备采用全封闭散热片式机箱，排除发射机箱内热量，为系统带来更高的安全性 ，机壳具有防尘，防水，防震功能； 6、背负型主要用于地面人员或配普通车辆进行实况信号传输，也可在水面航行的船舶上进行实况传输，传输距离在通视条件下不低于5公里，非通视条件下不低于1公里，载体运动速度不低于每小时80公里；         发射机整机示意图 二、 背负式双向单兵无线传输系统接收机性能介绍 1、采用全向天线接收，具有分集接收功能（双天线同时输入）； 2、使用车载吸盘天线或玻璃钢全向天线接收，也可同时利用定向天线接收，提高增益，扩大传输范围； 3、能够同时输出图像、声音信号； 4、具有2路VIDEO接口和2路AUDIO接口； 5、可外接对讲手台，和单兵前端远程对讲。 单背负式双向语音单兵无线传输系统清单 系统含有发射机和接收机主机各一套，其余为配件，清单如下： Ø         1 X 发射机 Ø         1 X 接收机 Ø         1 X 系统使用说明书 Ø         1 X 图像发射天线 Ø         2 X 图像接收天线（带3米馈线吸盘） Ø         1 X 语音发射天线（带3米馈线吸盘） Ø         1 X 语音接收天线 Ø         1 X 数据与控制器 Ø         1 X 音/视频输入线与耳麦 Ø         1 X 电源跳线 Ø         1 X N/UHF接头（已经连到语音接收天线） Ø         4X 莲花座BNC Ø         1 X DC12.6V1A电池充电器 Ø         1 X 单兵背架 Ø         2 X 锂电池 Ø         1 X 喊话手台 Ø         1 X 接收机电源 Ø         1 X 3G天线 Ø         1 X 头戴式摄像机，耳麦   主要技术性能指标 1背负式双向单兵无线传输系统发射机性能指标 参数名称 参数指标 电源部分 工作电压V DC12V~DC16V 工作电流A ≤3A@DC12V 图像发射部分 输出频率范围MHz 500~640MHz(滤波器范围±10MHz) 射频带宽MHz 2MHz 输出功率dBm ≥36dBm 载噪比C/N ≥32dB @ 33dBm 调制方式 OFDM 星座调制 QPSK/16QAM @ 2MHz 前向纠错码率 1/2，2/3，3/4，5/6,7/8 @ 2 MHz 载波模式 2K 保护间隔 1/32，1/16，1/8，1/4 @ 2MHz， 输入视频幅度 1~1.2Vp-p@75Ω 输入视频制式 PAL/NTSC 视频白条幅度mV 650~720mV 视频同步幅度mV 260~275mV 视频幅频特性dB 0~4.8MHz -0.5~1.5 5.5MHz -4.0~1.5 输入音频 左右声道，立体声 RS232控制接口 标准RS232电平，9600，8，N，1 语音接收部分 语音接收频率范围 230MHz   语音接收灵敏度 ≤-100dBm 语音发射调制模式 GFSK 频率步进 150KHz 语音解码总速率 4800bps 音频输出 2.1Vp（开路输出时） 物理参数 电池 2锂电 17000mA以上 与电源充电设备接口技术要求 DC12.6V充电 重量 3.5kg 2背负式双向单兵无线传输系统接收机技术指标  参数部分 参数指标 图像接收 接收频率范围 170~860MHz  VHF & UHF 频率带宽 2/4/8MHz可选 RF输入电平 64QAM时-92dBm /16QAM时 -98dBm/QPSK时-104dBm RF输入阻抗 50Ω 射频输入接头 N 座 调制方式 COFDM 调制映射 QPSK，16QAM，64QAM (可选) 前向纠错 1/2，2/3，3/4，5/6,7/8 (可选) 载波数量 2K, 保护间隔 1/32，1/16，1/8，1/4 (可选) 视频解码 MPEG-2MP@ML 屏幕高宽比 4:3, 16:9 视频图像 720x576 音频输出模式 立体声非平衡300/200 mV 音视频输出 2 Audio输出+2Video 输出 解密方式 128位解密，需解密板支持 语音发射部分 语音发射频率 可根据要求定制 语音发射功率 ≥30dBm 语音发射调制模式 GFSK 二次谐波 ≤-43dB 频率间隔 150KHz 杂散发射 最少60dB以下 语音编码速率 可调 语音采样 8KHz  16bit 物理参数部分 工作电压 AC220V / DC12V 工作温度 -20°C~+50°C 外观尺寸 1U 机箱 设备重量 3kg

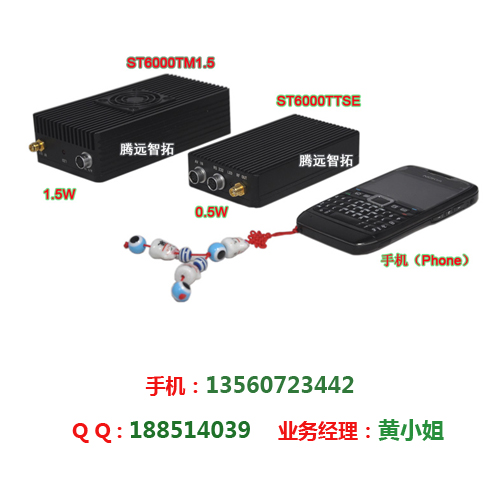

便携式移动视频无线传输设备    ST6000TTSE COFDM(多载波调制技术)，采用高度集成的移动式非视距数字图像传输技术，可以在高速移动中和城市建筑物遮挡情况下传输实时稳定的音频和视频。     该设备体积小巧、重量轻，非常适合随身携带，适用于在楼群阻挡环境下使用，阻挡环境下可传输100~500m，视阻挡环境和接收机架设的高度而定，在开阔环境下传输可达5km~10km。 适用于：高空无人机、楼群反恐及反恐机器人、人员随身携带隐蔽传输等，非常的实用。 二、设备参数 发射机参数指标 调制方式 COFDM 工作电压 12V 工作电流 ＜600mA（500mw功率） 星座调制 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 保护间隔 1/32,1/16,1/8,1/4（可选） 载波数量 2k 频率宽度 2/3/4/5/6/7/8M可选 输出频率 325-399MHz，400-500MHz，500-760MHz，760-860MHz 860~2400MHz(定制频率,须提前声明） 音视频接口 BNC/RCA 输出功率 最大27dBm（500mw） 功率平坦度 全频段≤2dB，8MHz内≤0.5dB 带肩比 输出功率为27dBm时载噪比大于30dB 二次谐波 ≤-40dB 输入视频信号 1Vp-p@75欧姆，PAL制 图像压缩格式 MPEG-2/H.264 视频图像 720*576@4Mbps 16QAM 352*288@1.5Mbps QPSK 视频速率 1.5-20Mbps 工作温度 -30℃～+80℃ 外观尺寸 发射机自身尺寸110*63*24mm 设备重量 250g（不含电池）             设备应用图集：     便携式COFDM无线图像发射机 COFDM无线图像发射机   产品简介：   ST6000TM1.5COFDM(多载波调制技术)，是高度集成的移动式非视距数字图像传输设备，可以在高速移动中和城市建筑物遮挡情况下传输实时稳定的音频和视频。该无线监控设备还可以放置在人身隐蔽部位进行隐蔽传输。主要应用于公安和安全检查部门的技术侦察和取证。在高速行驶情况下传输实时稳定的音频和视频。该无线监控设备还可以放置在人身隐蔽部位进行隐蔽传输。主要应用于公安和安全检查部门的技术侦察和取证。   功能特点：   (1)高度集成，模块化组合式设计 (2)采用COFDM调制技术，MPEG-2图像压缩技术 (3)全方位通信，不怕楼墙遮挡 (4)高速行进间通信，音/视频传输实时、稳定 (5)DVD 图像质量 (6)散热片式铝材机壳，防雨、防潮、防震、抗冲击 (7)高保真数码立体声传输 (8)非视距（NLOS）移动传输，通视条件下距离不低于30公里   无线监控设备产品应用方式：   便携式无线移动视频发射机是集发射天线、数字调制、音视频数字压缩于一体,本发射机可配大容量锂电池。模块化组合式设计,可配合密拍服及小型摄像机使用，能够实现隐蔽式现场高清晰图像采集和传输，通视条件下传输距离可达30公里以上。配合 无线监控设备ST6000R/YJBK能够实现隐蔽式现场高清晰图像采集和传输，通视条件下传输距离可达30公里以上。配合 无线监控设备ST6000R/YJBK全功能接收机使用实现传输，监视，录像，网络化传输等功能。         便携式移动视频无线传输设备 （便携式无线传输设备 手提式指挥箱 无线接收箱）    ST6000TTSE COFDM(多载波调制技术)，采用高度集成的移动式非视距数字图像传输技术，可以在高速移动中和城市建筑物遮挡情况下传输实时稳定的音频和视频。     该设备体积小巧、重量轻，非常适合随身携带，适用于在楼群阻挡环境下使用，阻挡环境下可传输100~500m，视阻挡环境和接收机架设的高度而定，在开阔环境下传输可达5km~10km。 适用于：高空无人机、楼群反恐及反恐机器人、人员随身携带隐蔽传输等，非常的实用。 二、设备参数 发射机参数指标   调制方式 COFDM 工作电压 12V 工作电流 ＜600mA（500mw功率） 星座调制 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 保护间隔 1/32,1/16,1/8,1/4（可选） 载波数量 2k 频率宽度 2/3/4/5/6/7/8M可选 输出频率 325-399MHz，400-500MHz，500-760MHz，760-860MHz 860~2400MHz(定制频率,须提前声明） 音视频接口 BNC/RCA 输出功率 最大27dBm（500mw） 功率平坦度 全频段≤2dB，8MHz内≤0.5dB 带肩比 输出功率为27dBm时载噪比大于30dB 二次谐波 ≤-40dB 输入视频信号 1Vp-p@75欧姆，PAL制 图像压缩格式 MPEG-2/H.264 视频图像 720*576@4Mbps 16QAM 352*288@1.5Mbps QPSK 视频速率 1.5-20Mbps 工作温度 -30℃～+80℃ 外观尺寸 发射机自身尺寸110*63*24mm 设备重量 250g（不含电池）               设备应用图集：     便携式COFDM无线图像发射机     （便携式无线传输设备 手提式指挥箱 无线接收箱）   COFDM无线图像发射机   产品简介：   ST6000TM1.5COFDM(多载波调制技术)，是高度集成的移动式非视距数字图像传输设备，可以在高速移动中和城市建筑物遮挡情况下传输实时稳定的音频和视频。该无线监控设备还可以放置在人身隐蔽部位进行隐蔽传输。主要应用于公安和安全检查部门的技术侦察和取证。在高速行驶情况下传输实时稳定的音频和视频。该无线监控设备还可以放置在人身隐蔽部位进行隐蔽传输。主要应用于公安和安全检查部门的技术侦察和取证。 （便携式无线传输设备 手提式指挥箱 无线接收箱）     功能特点：   (1)高度集成，模块化组合式设计 (2)采用COFDM调制技术，MPEG-2图像压缩技术 (3)全方位通信，不怕楼墙遮挡 (4)高速行进间通信，音/视频传输实时、稳定 (5)DVD 图像质量 (6)散热片式铝材机壳，防雨、防潮、防震、抗冲击 (7)高保真数码立体声传输 (8)非视距（NLOS）移动传输，通视条件下距离不低于30公里   无线监控设备产品应用方式：   便携式无线移动视频发射机是集发射天线、数字调制、音视频数字压缩于一体,本发射机可配大容量锂电池。模块化组合式设计,可配合密拍服及小型摄像机使用，能够实现隐蔽式现场高清晰图像采集和传输，通视条件下传输距离可达30公里以上。配合 无线监控设备ST6000R/YJBK能够实现隐蔽式现场高清晰图像采集和传输，通视条件下传输距离可达30公里以上。配合 无线监控设备ST6000R/YJBK全功能接收机使用实现传输，监视，录像，网络化传输等功能。 （便携式无线传输设备 手提式指挥箱 无线接收箱）
