型号：GC-PD13A050

隔离的，宽电压37~57V输入, 5V输出, 满足PoE 802.3AF 标准

13W输出功率,POE电源模块

产品简介

GC-PD13A系列模组为嵌入式的隔离型以太网络供电系统受电端模组 (PoE PD Module)。以太网络供电系统供电端 (PSE) 经由五类双绞线连接GC-PDA模组，将电能从以太网络供电系统供电端 (PSE) 传至GD-PD13A受电模组。

GC-PD13A系列模组兼容 IEEE 802.3af国际标准，且支持标准的检测→握手分级→供电。且支持以太网络供供电系统 (PSE) 的中间跨接法和末端跨接法。小型化的设计， 38mm(L) x 38mm(W) X16.0mm(H)，支持宽范围的的输入电压从37Vdc~ 57Vdc，输出端只需外加合适大小滤波电容，即可完成以太网络供电系统的受电设备的设计。在满載的情况下环境工作温度为 -25℃ ~ 55℃。

GC-PD13A系列PD受电模组有三种输出电压可供选择，分別为 3.3Vdc、5Vdc和12Vdc，PD13A系列PD模组在12V最大输出功率可达16W，在5V输出可达12W，3.3V输出可达10W。标准产品输出电压为12V。5V、 3.3V电压输出需要定制。
GC-PD13A系列PD受电模组，专为安防行业网络摄像机设计，1.5KV隔离功能，更高的效率降低了模组发热量。大大提升设备的稳定性。

功能简介

符合国际标准IEEE802.3af 规范

支持10M/100M/1000M以太网络供电系统应用

宽电压输入范围，37Vdc ~ 57Vdc

过热保护功能

短路保护功能

高效率的转换效率

外部必要零件少- 只需要一滤波電容

 1.5KVrms抗干扰隔离功能

双通道整理桥，支持end-point 和mid-span 模式

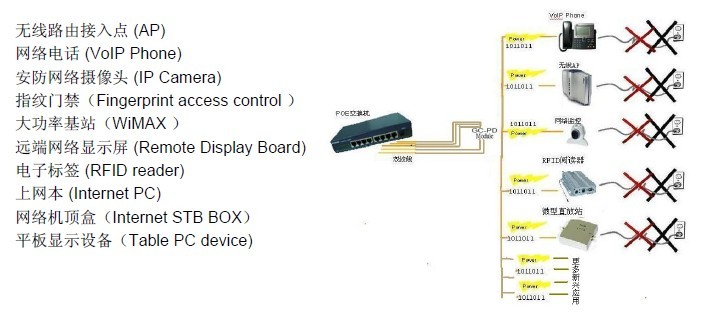

产品应用

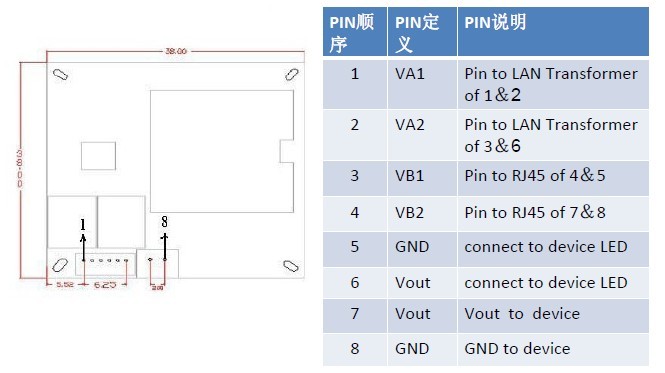

产品尺寸与PIN定义

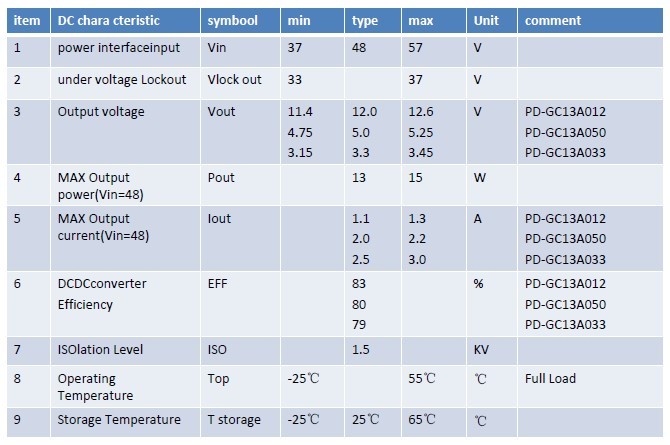

规格参数
