产品描述         性能一览表 VF防雷器 使用优点 安装于35mm导轨上 可直接安装在配电柜或开关盒里 可选择遥信报警（VF－FS） 无需接近随时可通过遥信装置监测压敏电阻状态 无螺钉压接式接线端 容易安装 Y型电路 安全可靠，对于相线、中线或是保护地线来的浪涌都能有效抑制 功能和应用领域 VF和VF－FS保护器是用于计算机、调整解调器、脉动控制设备等的电源供给部分的精细保护装置，防止它们受到由于雷电或开关操作引起的浪涌过电压的损坏。 VF系列保护器内置的保护电路由气体放电管和压敏电阻组成，并且被一个耐久的过热脱扣装置监控。正常工作时有一绿色的指示灯亮起，如果保护电路过载，内置的断路器会将其从主电路分离出来，同时绿色指示灯熄灭，带遥信报警的（VF－FS）其浮动触点也会动作。 安装 Vf系列保护器可直接安装于配电柜或开关盒的35mm导轨上，遥信报警电路采用插件（已提供）插接的形式连接。 技术参数 VF AC 保护器             标称电压 UN 12V~  24V~ 48V~ 60V~ 110V~ 230V~ 最大持续工作电压 UC 13.5V~  34V~ 60V~ 80V~ 50V~ 255V~ LPZ 2→3 规格等级 按照DIN VDE 0675, Part6(草案11.89) A1、A2 按照IEC 61643-1 D级 class III 额定负载电流 IL 20A 额定放电电流 In(8/20) 700A 2000A 2500A 最大放电电流 Imax（8/20） 2000A 6500A 7000A 电压保护水平Up  ≤28V  ≤110V ≤130V ≤220V ≤500V ≤1000V 响应时间 TA ≤25ns   VF DC 避雷器             标称电压 UN 12V~ 24V~ 48V~ 60V~ 110V~ 230V~ 最大持续工作电压 UC 18V~ 36V~ 76V~ 90V~~ 170V~ 300V~ LPZ 2→3 规格等级 按照DIN VDE 0675, Part6(草案11.89) A1、A2 按照IEC 61643-1 D级 class III 额定负载电流 IL 20A 额定放电电流 In(8/20) 700A 2000A  2500A 最大放电电流 Imax（8/20） 2000A 6500A  7000A 电压保护水平 Up ≤28V ≤110V ≤130V ≤220V ≤500V ≤1000V 响应时间 TA

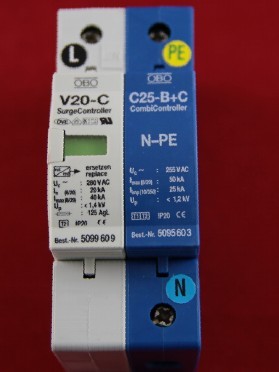

产品详情>> 特性 V 20-C 使用优点 电量金属氧化物压敏电阻 保护器可以应付频繁的动作,寿命长 可插拔式部件 保护器模块可以带电插拔进行测试或更换 1到4片的底座之间已连接进行 通过带标志端子,安装简单 热感断路器和视窗指示装置 对保护器的工作状态一目了然 带NPE火花间隙模块的保护器 使用范围（TN-C-S TN-S TT It），结构更安全 C 25-B+C/NPE具有反向插入保护 保护器模块简单、专业的安装 功能和应用领域 根据DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保护器V 20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。 型号V 20-C/1+NPE（C级）是用于TN-C-S、TN-S、TT和IT系统中特别的电涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的新需求进行设计的，并达到简单、安全的安装。 V 20-C内含一个有高非线性特性（α＞30）的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。 如果电涌保护器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。 安装 V 20-C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接，所以保护器只需要做一次接地（PE）连接。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。 技术参数 电涌保护器 型号 V 20-C 75 150 280 320 385 440 550 最大持续操作电压 UC AC （最大允许操作电压） UC DC 75 V~ 100 V- 150 V~ 200 V- 280 V~ 350 V- 320 V~ 420 V- 385 V~ 505 V- 440 V~ 585 V- 550 V~ 745 V- 雷电保护区 0→2 等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 C Ⅱ级 测试标准 IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1 标称放电电流 In（8/20） 15 kA 20 kA 15 kA 整体最大放电电流 Imax（8/20） V 25-B+C/1  V 25-B+C/2  V 25-B+C/3  V 25-B+C/4 40 kA 75 kA  110 kA  150 kA 最大放电电流 （单模块） Imax（8/20） 40 kA 电压保护水平 Up在1 kA（8/20） Up在5 kA（8/20） Up在In时 ≤300 V ≤350 V ≤400 V ≤500 V ≤650 V ≤700 V ≤900 V ≤1.1 kV ≤1.4 kV ≤1.0 kV ≤1.3 kV ≤1.6 kV ≤1.2 kV ≤1.5kV ≤1.8 kV ≤1.5 kV ≤1.8kV ≤2.2 kV ≤1.7 kV ≤2.1 kV ≤2.5 kV 响应时间 TA 10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA

  产品描述         性能一览表 FRD、FLD 保护器 使用优点 安装于35mm导轨上 可直接安装在配电柜或开关盒里 可毫无问题地提供各种电压 用户导向的浪涌保护成为可能 无螺钉压接式接线端 容易安装 Y型电路 安全可靠，对于相线、中线或是保护地线来的浪涌都能有效抑制 功能和应用领域 TKS-B、FRD、FLD、FRD2、和FLD2是用于电子测量和控制线的保护器，防止数据线上由于雷电或行 波引起的浪涌过电压对相关联设备造成危害。 TKS-B是应用于所有电压不超过110V、频率不超过2MHz的数据线上的保护器，安装于LPZ 0→2。 FRD和FLD系列的保护器是应用于不接地的（不对称的、悬浮的）双线系统。FRD可安装在允许电阻增大的电路中，如果电路不允许电阻增大，则使用FLD。 FRD2和FLD2系列保护器是专门用于与地相关的单线系统（对称的、电压相关的）。在这里也有一个串联电阻和串联电感的选择，如果允许电阻增大则选FRD2，对于电压控制的装置则选FLD2。由于它们被设计了两级保护电路，因此也适合于安装到LPZ1→LPZ3。 FRD和FLD的两级电路由气体放电管、压敏电阻和箝位二极管组成，具有通流量大、箝位时间极短和保护水平较低的特点。 TKS-B保护器只有一级保护电路，但是它的通流量特别大。 安装 OBO TKS-B、FRD和FLD型保护器可以安装于任何标准的开关盒或配电盒，简单地安装在35mm导轨上。无螺钉的接线端降低了安装的费用。 技术参数 避雷器 FRD-5 FLD-5 FRD2-5 FLD2-5 FRD-12 FLD-12 FRD2-12 FLD2-12 FRD-24 FLD-24 FRD2-24 FLD2-24 FRD-48 FLD-48 FRD2-48 FLD2-48 FRD-60 FLD-60 FRD2-60 FLD2-60 FRD-110 FLD-110 FRD2-110 FLD2-110 TKS-B LPZ 1→3 0→2 标称电压 UN 最大可持续工作电压 UC 5V 6V 12V 13.5 24V 27V 48V 53V 60V 66V 110V 122V 110V 130V 额定负载电流 FRD、FRD2 IL 0.2A 16A 额定负载电流 FLD、FLD2 1.0A   标称放电电流（8/20） In 10KA 20KA 冲击流通容量（10/350） Iimp   6KA 电压保护水平 Up3-4 ≤13V ≤29V ≤51V ≤100V ≤130V ≤300V ≤450V 每线串联电阻 FRD、FRD2 R 15Ω   每线串联电感 FLD、FLD2 L 100 μH   连接线横截面积 连接线剥皮长度 颜色 材料 安装 尺寸 0.14-2.5mm2 6-7mm 亮灰色，像RAL 7035 聚酰胺6 依据DIN EN 50022安装于35mm导轨 长90mm，宽17.8mm，深62mm

    产品详情>> TN/TT-100电源防雷箱适用范围： 用于雷击区域或OA-1区，防止低压设备受到过电压干扰 雷震子电源防雷箱主要特点： l        B级过压保护器 l        额定放电电流大（100KA ）,响应时间快（

 RJ45S-ATM/8-F技术参数 型号 RJ45S-E100/ 4-B RJ45S-E100/ 4-C RJ45S-E100/ 4-F RJ45S-ATM/ 8-F 测试范围 0 → 2 0 → 3 1 → 3 1 → 3 接口/保护脚 RJ45/ STP 4线 RJ45/ STP 4线 RJ45/ STP 4线 RJ45/ STP 4线 最大放电电流/每线 线-地 线-线 1.5KA/ 2.5KA 1.5KA/ 2.5KA -/- -/- 综合保护线-地 线-线 7.5KA/ 7.5KA 7.5KA/ 7.5KA 7.5KA/ 0.5KA 5KA/ 0.25KA 精细保护线-地 线-线 7.5KA/ 7.5KA 7.5KA/ 7.5KA 7.5KA/ 0.5KA 5KA/ 0.25KA 额定工作电压 VN 110V 5V 5V 5V 动作电压 VP 180V 6.5V 6.5V 6.5V 在IN下的保护水平电压 线-地/ 线-线 VP

 产品详情>> 适应范围： LZA-POE适用于超五类以太网线供电的网络设备的雷电防护，适合安装在防雷保护区LPZ1-LPZ3之间的界面处，具有两级防护功能，确保网络设备免受雷电、工业干扰等引起的过电压和过电流的损坏。广泛用于无线网桥设备的雷电防护。 主要特点： l        模数化、卡轨式设计，安装和更换方便； l        内置温控断路技术和多重保护技术，保护能力强、可靠性高； l        绿灯亮表示电源防雷功能正常，熄灭表示故障，清晰易辨； l        具有多种保护功能：电源和网络信号； l        内置4mm²升降式接地端子，接地更加可靠。 主要技术参数： 信号接口 额定工作电压Un：1.4v 最大持续工作电压Uc:3v 标称导通电压（线-线）：≥3.6v 标称导通电压（线-地）：90 v±20％ 标称放电电流（8/20µs）In：2.5kA 电压保护水平Up（线-线）：≤15v 电压保护水平Up（线-地）：≤300v 电源接口 额定工作电压Un：48v 最大持续工作电压Uc:60v 标称导通电压（线-线，线-地）：100 v±10％ 标称放电电流（8/20µs）In：5kA 电压保护水平Up（线-线）：≤150v 电压保护水平Up（线-地）：≤300v 外壳材料和阻燃等级：阻燃增强尼龙V0级 接级端子接线能力：4mm2多股软导线 安装说明： 1.        产品采用串联方式连接，串联在被保护设备输入前端； 2.        安装时应把本产品的防雷接地线直接与机房的防雷接地网相连接，接地要可靠，接地线应小于0.5m； 本产品勿需特别维护，48V电源正常工作时绿灯常亮，绿灯灭表示故障，此时要拆下防雷器，检查输入电源是否正常，如果输入电源正常，表明防雷器已经损坏，应立即更换。如果信号不通，可拆除本产品后再检查，若取下后工作恢复正常，说明信号部份已经损坏，应立即更换新的防雷器。

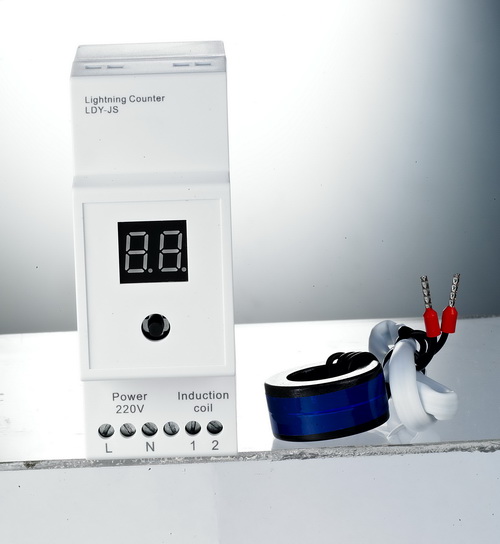

 产品详情>> 雷电计数器适用范围： LZA-JS雷电计数器可以检测并记录防雷器泄流次数，亦即记录了受到一定程度以上雷电流冲击的次数，以方便用户对特定区域的雷电情况做出统计和分析。可以与各种防雷器搭配使用，也可做为防雷箱等设备的配套产品。 雷电计数器主要特点： l        计数范围广，应用范围宽； l        反应灵敏，计数准确，无误动； l        2位数码显示，清晰易辨； l        断电后，数据永不丢失； l        卡轨式安装，安装更换方便； l        采用单片机技术，结构先进，可靠。 雷电计数器主要技术参数： 工作电压：　　　　　　　　　　　220VAC 有效动作电流：　　　　　　　≥400A(Max:80kA) 计数次数：                       0-99 采样模式：                     线圈感应 外壳材料：　　　　　　　　　　 阻燃PC 安装形式：　　　　　　　　　35mm标准导轨安装 接线形式：                     接线端子 工作温度：                    -40℃-70℃ 雷电计数器使用方法： 1.        将计数器安装在35mm标准卡轨上。 2.        连接计数器的感应线圈引线到1，2端口，并将感应环套在防雷器的接地线上。 3.        连接计数器电源线到L，N端口，此时数码管亮。 4.        如果计数器初始显示不为零，那么应按复位按钮清零。 特殊应用：可提供计数器线路板部件，按要求设计配套于电源箱或防雷箱等设备中。

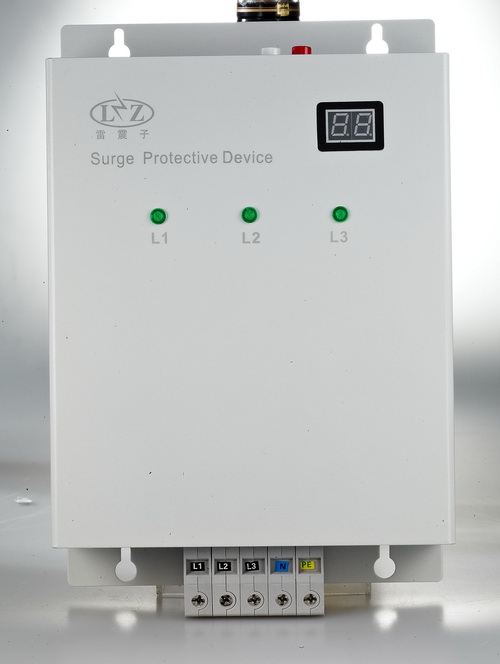

单相/三相电源防雷器LZA- / FS产品详情>> 防雷箱适用范围： 该系类防雷箱试用于建筑内低压主或分配电箱中的等电位连接，对电源系统的雷击或操作引起的过电压进行综合保护（依据IEC61643-1和GB50343标准选用） 防雷箱主要特点： l        易于连接，标准的连接组件； l        内置温控断路技术，安全性能高； l        指示窗口绿色表示正常，变红色表示故障，提示更换，清晰易变； l        具有雷电技术功能，能够存储和准确显示雷击次数； l        雷击计数显具有常量和不常量两种显示状态； l        全密闭金属外壳结构，屏蔽效果好，免维护 防雷箱主要技术参数： 型号：                        LZA-20C /2F（3F）     LZA-40B /2F（3F）   额定工作电压UnV：                            230V（380）    额定工作电压UcV：                              385      　　 标称放电电流In（8/20µs）KA :          20                 40 最大放电电流ImaxIn（8/20µs）KA :      40                 80 后备保护断路器：                  40A/2P(4P)           63A/2P(4P)        漏电流75%Uc1mA: ≤20µA 响应时间ns：

 产品详情>> 性能 VF 230-AC精细浪涌保护器 使用优点 安装在35 mm导轨上 直接安装在配电箱或开关盒内 可用遥信报警（VF 230-AC-FS） 可持续检测浪涌保护器的工作状态 无螺钉接线端 容易安装 Y型电路 对于在相线、中线、地线的瞬态浪涌防护更安全   功能和应用领域 OBO VF 230-AC浪涌保护器为用于工程控制系统、信号流回路、输电干线系统以及计算机系统之过压保护组件。 VF系列浪涌保护器之保护电路中的压敏电阻，可在FKA的最大限制放电电流下，确保很低的保护水平。该电路包括气体放电管和氧化锌压敏电阻器，由热熔丝监控，当防雷器内置器件发生老化超载时，内置断路器会立即切断电路，绿色状态指示灯熄灭。如带有远程信号报警装置（FS）类型的保护装置会启动浮动转换接点。 安装 OBO VF 230系列防雷器可通过卡夹直接安装在35mm的标准导轨上。通过提供的插入式接插件可连接远程信号指示装置。 技术参数 VF230-AC 精确浪涌保护器 F230-AC VF230-AC/20 工作电压 UN 230V（50-60HZ） 最大可持续工作电压 UC 255VN LPZ区 2→3 符合DIN VDE0675/6（11.89）A1,A2/IEC 61643-1 D级 /class III 额定负载电流 IL 16A 20A 额定放电电流 In 2.5KA 最大放电电流 Imax 7KA 电压保护水平 UP L-N UP L/N-PE ≤1.0KV ≤1.5KV 连接线横截面 0.14-2.5mm2 连接线剥离长度 6-7mm 响应时间 tA ＜25 ns 颜色 灰色，RAL 7035 材料 聚酰亚胺6|Duroplast 安装 按照DIN EN 50 022标准可直接安装于35mm导轨上 规格尺寸 宽 17.8mm 35.0mm 深 62.0mm 70.0mm

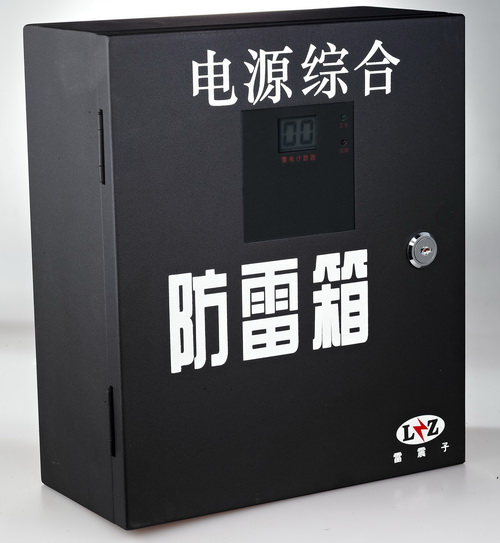

     产品详情>> 雷震子电源防雷箱适用范围： 用于雷击区域或OA-1区，防止低压设备受到过电压干扰 雷震子电源防雷箱主要特点： l        B级过压保护器 l        额定放电电流大（70KA ）,响应时间快（
