监视器是闭路监控系统（CCTV）组成部分，是监控系统的显示部分，是整个监控系统的输出，有了监视器的显示我们才能观看前端传输过来的图像。作为视频监控系统不可或缺的终端显示设备，充当着监控人员的“眼睛”，为安全防监控范起到关键性作用。 监控系统的显示终端，是除了前端摄像头外监控系统中不可或缺的一环。长期以来监视器主要应用在金融、医院、地铁、火车站、飞机场、展览会所、商业写字楼、休闲娱乐场所等等，负责安全防范方面的工作。近年来，由于技术的发展，闭路监控系统整套成本得到了很好的调整。现在越来越多的小企业也具备价格承受能力，开始建立自己的监控系统实现安防或其他监控需求。

项目 参数 产品型号 EXT-M700 液晶面板 面板类型 三星工业级DID TFT-LCD真彩液晶屏 面板尺寸 70寸 显示模式 16:9 亮    度 650cd/㎡ 对 比 度 1500：1 响应时间 8ms 分 辨 率 1920×1080 像素尺寸 0.807mm(W)×0.807mm(H) 显示色彩 16.7M 可视角度 178°/178°（左右/上下) 使用寿命 60000~80000小时 外形尺寸 1650mm×980mm×176mm（W×H×D） 场    频 50Hz、60Hz、70Hz 菜单语言 English/中文 重    量 75kg 面板控制 按键＋ 安装方式 嵌入式、壁挂式、吊装式 、台式 外壳类型 五金外壳 电    源 内置电源 输入和输出 VGA输入 1 HDMI输入 1 YPbPr输入 1 DVI输入 1 CVBS输入 3 S-Video输入 1 CVBS输出 2 功率 输入电压 AC90-250V 正常功耗 ≤850W 待机功耗 ＜3W 工作环境 温    度 0℃～40℃ 储藏温度 -20℃～70℃ 湿    度 10%～85% 储藏湿度 10%～85%

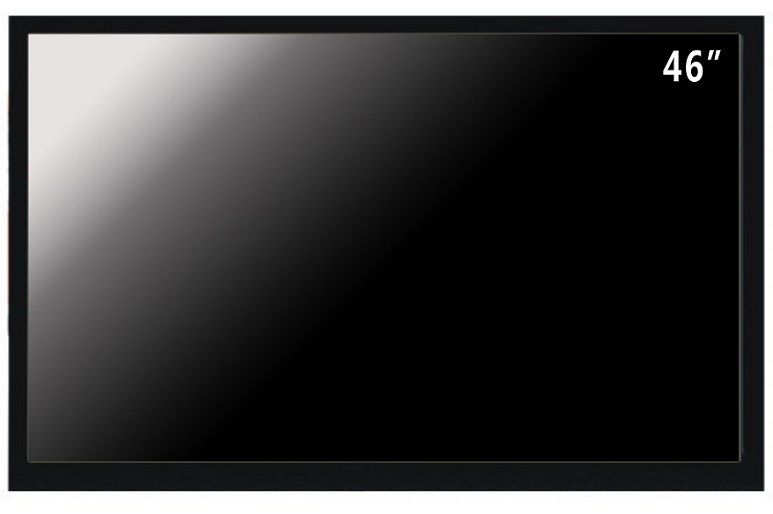

46英寸工业级液晶监视器 商品           特性 卓杰安全编号 EXT-M460   生产状态   液晶         面板                  结构              特性 面板尺寸 46英寸（对角线） 分辨率 1920×1080 宽高比 16：9（宽：高） 像素排列 RGB Vertical Striep 点间距 0.17675×0.53025mm 像素点距 0.53025×0.53025mm 面板重量 15.4Kgs（Typ.） 表面处理 雾面（Haze 17%） 显示区域 1018.08×572.67mm 可视区域 1024.4×578.6mm 裸屏外观尺寸 1083.0×627.0×50.6mm 整机外观尺寸 1096.0mm×655.0mm×119.0mm（宽×高×厚） 触摸功能 光学红外可实现 光学              特性 显示模式 S-MVA 常黑显示 面板亮度 500cd/㎡（Typ.） 对比度 4000：1（Typ.透射） 显示颜色 16.7M 色彩饱和度 92% 响应时间 5ms（Typ.） 可视角度 176°/176° 最佳视角 四方向对称 电气                      特性 扫描频率 60Hz 总功耗 325W（Typ.）/380W Max 待机功耗 ≤3W 电源 内置模块 输入电压 AC90-250 宽电压 发光           系统 光源类型 CCFL（冷阴极荧光管）直条 灯管数量 24pcs 光源寿命 ≥5万小时（Typ.） 信号                接口                  输入             输出 CVBS（）输入 ×3 CVBS（）输出 ×2 VGA电脑信号输入 ×1 DVI高清数字信号输入 ×1 HDMI高清带音频信号输入 ×1 YPbPr色差分量信号输入 ×1组 S-Video S端子 ×1 面板         控制 切换控制 +按键 菜单语言 中文/英文/多国语言 安装 方式 嵌入式、壁挂式、吊装式 、台式 外壳 五金（电磁性能） 工作             环境 温    度 0℃～40℃ 储藏温度 -20℃～70℃ 湿    度 10%～85% 储藏湿度 10%～85%

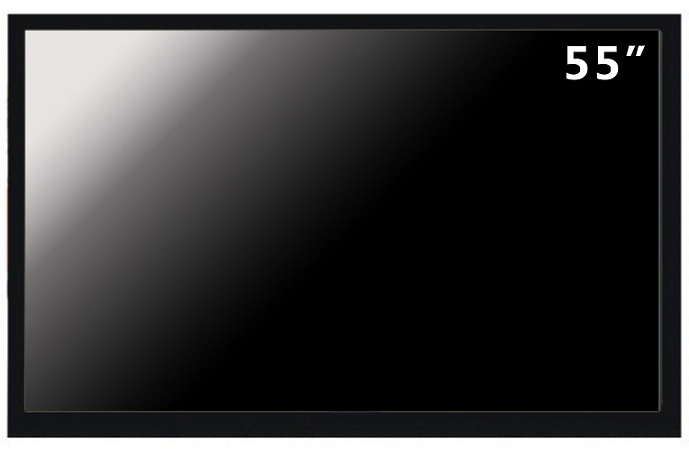

项目 参数 产品型号 EXT-M550 液晶面板 面板类型 TFT LCD真彩液晶屏 面板尺寸 55寸 显示模式 16:9 亮    度 600cd/㎡ 对 比 度 1500：1 响应时间 8ms 分 辨 率 1920×1080 像素尺寸 0.630mm(W)×0.630mm(H) 显示色彩 16.7M 可视角度 178°/178°（左右/上下) 使用寿命 60000小时 外形尺寸 1301.4mm×766.4mm×125mm（W×H×D） 场    频 50Hz、60Hz、70Hz 菜单语言 English/中文 重    量 55kg 面板控制 按键＋遥控器 安装方式 嵌入式、壁挂式、吊装式 、台式 外壳类型 五金外壳 电    源 内置电源 输入和输出 VGA输入 1 HDMI输入 1 YPbPr输入 1 DVI输入 1 CVBS输入 3 S-Video输入 1 CVBS输出 2 功率 输入电压                  AC90-250V 正常工作功耗                  ≤350W 待机功耗 ＜3W 工作环境 温    度 0℃～40℃ 储藏温度 -20℃～70℃ 湿    度 10%～85% 储藏湿度 10%～85%

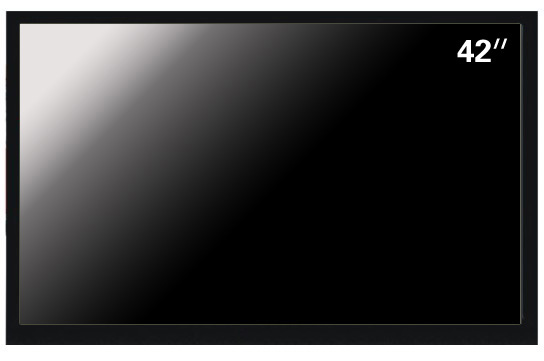

产品型号 EXT-M420 液晶面板 面板类型 TFT LCD真彩液晶屏 面板尺寸 42寸 显示模式 16:9 亮    度 550cd/㎡ 对 比 度 1000：1 响应时间 8ms 分 辨 率 1366×768 像素尺寸 0.681mm(W)×0.681mm(H) 显示色彩 16.7M 可视角度 178°/176°（左右/上下) 使用寿命 60000小时 外形尺寸 997.0mm×598.4mm×118.0mm（W×H×D） 场    频 50Hz、60Hz、70Hz 菜单语言 English/中文 重    量 40kg 面板控制 按键＋ 安装方式 嵌入式、壁挂式、吊装式 、台式 外壳类型 五金外壳 电    源 内置电源 输入和输出 VGA输入 1 HDMI输入 1 YPbPr输入 1 DVI输入 1 CVBS输入 3 S-Video输入 1 CVBS输出 2 功率 输入电压                  AC90-250V 正常工作功耗                  ≤195W 待机功耗 ＜3W 工作环境 温    度 0℃～40℃ 储藏温度 -20℃～70℃ 湿    度 10%～85% 储藏湿度 10%～85

22寸液晶监视器参数： 22英寸工业级液晶监视器 商品           特性 卓杰安全编号 EXT-M220 原厂屏编号 M220Z1-L01/L0A/L10/M220Z3-LA1 生产状态 停产，消化库存 液晶         面板                  结构              特性 面板尺寸 22英寸（对角线） 分辨率 1680×1050 宽高比 16：10（宽：高） 像素排列 RGB Vertical Striep 点间距 0.094×0.282mm 像素点距 0.282×0.282mm 面板重量 2.8 Kgs Max 表面处理 雾面（Haze 25%） 显示区域 473.76×296.1mm 可视区域 477.1×300.1mm 裸屏外观尺寸 493.7×320.1×16.5±0.5mm 整机外观尺寸 496.7mm×323.1mm×66mm（宽×高×厚） 触摸功能 光学红外可实现 光学              特性 显示模式 TN 常白式 面板亮度 350cd/㎡（Typ.） 对比度 800：1（Typ.透射） 显示颜色 16.7M 色彩饱和度 70% 响应时间 2ms（Typ.）/3ms（Max） 可视角度 170°/160° 最佳视角 6点钟方向 电气                      特性 扫描频率 60Hz 总功耗 22.96W（Typ.） 待机功耗 ≤3W 电源 内置模块 输入电压 AC90-250 宽电压 发光           系统 光源类型 CCFL（冷阴极荧光管） 灯管数量 4 PCS（直条） 光源寿命 ≥5万小时（Typ.） 信号                接口                  输入             输出 CVBS（）输入 ×2 CVBS（）输出 ×1 VGA电脑信号输入 ×1 HDMI高清带音频信号输入 ×1 面板         控制 切换控制 +按键 菜单语言 中文/英文/多国语言 安装 方式 嵌入式、壁挂式、吊装式 、台式 外壳 五金（电磁性能） 工作             环境 温    度 0℃～40℃ 储藏温度 -20℃～70℃ 湿    度 10%～85% 储藏湿度 10%～85%

项目 参数 产品型号 EXT-M320 液晶面板 面板类型 TFT LCD真彩液晶屏 面板尺寸 32寸 显示模式 16:9 亮    度 550cd/㎡ 对 比 度 1000：1 响应时间 8ms 分 辨 率 1366×768 像素尺寸 0.510mm(W)×0.510mm(H) 显示色彩 16.7M 可视角度 178°/176°（左右/上下) 使用寿命 60000小时 外形尺寸 774.0mm×470.0mm×118mm（W×H×D） 场    频 50Hz、60Hz、70Hz 菜单语言 English/中文 重    量 18kg 面板控制 按键＋ 安装方式 嵌入式、壁挂式、吊装式 、台式 外壳类型 五金外壳 电    源 内置电源 输入和输出 VGA输入 1 HDMI输入 1 YPbPr输入 1 DVI输入 1 CVBS输入 3 S-Video输入 1 CVBS输出 2 功率 输入电压                  AC90-250V 正常工作功耗                  ≤148W 待机功耗 ＜3W 工作环境 温    度 0℃～40℃ 储藏温度 -20℃～70℃ 湿    度 10%～85% 储藏湿度 10%～85%

在大屏幕系统中，大屏幕拼接控制模块作为系统信号处理的核心，在很大程度上决定了整个系统的显示效果，显示质量，操作的灵活性以及可靠性。 支持多种视频设备的同时接入，如：DVD、摄像机、卫星接收机、机顶盒、电脑、高清播放器。 采用公司自主开发研制的内置大屏幕拼接控制模块，拼接单元可以直接显示和处理输入的图像，而不需进行信号的数模/模数处理，消除了信号的延时和抖动，保证画面的高质量。 通过外置多屏图象处理器可以通过网络服务器实现各个系统之间的信息交换与共享。以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示； 通过外置多屏图象处理器可以实现多路视频信号和多路VGA信号在大屏幕上任意位置切换显示； 大屏幕显示系统采用内置控制器的配合使用，使得本系统接口齐全、功能强大的显示功能。 通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制。 通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。 特点 卓杰安全纯硬件拼接（外置） 卓杰安全内置拼接 嵌入式硬件拼接器 插卡式拼接器（基于PC） DVI,HDMI信号拼接 定制 — 定制 — 拼接图像质量 高 高 较高 低 稳定性 高 高 较高 低 画面显示无延迟现象 √ √ 轻微延迟 延迟 边缘屏蔽技术 √ √ √ √ 窗口透视、窗口叠加、窗口漫游功能 √ — √ √ 可视化软件，操作简便 √ √ 操作难 操作难 控制器集成度 模块 内置 模块 插卡 屏蔽式电路设计，有效防止干扰 √ √ √ —
