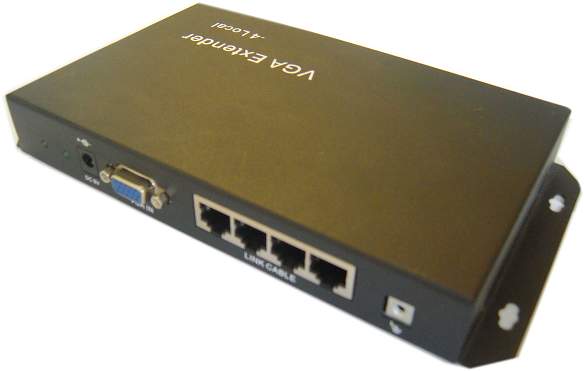

产品简介：

此产品是将一路VGA信号输入并转换为4路独立RJ45双绞线传至远处接收端，再由4个接收端转换成4路VGA信号，并且每路信号相对独立互不干扰，最远可达300米。采用成对的双绞线传输VGA信号通常被用作为居家或商业用途, 可以取代昂贵又庞大的VGA信号线，节约您的工程预算.可以广泛应用于室内外广告系统、监控、安保、多媒体教学系统、演示厅、售票亭、液晶电视、等离子显示广告工程、高架投影系统、银行证券金融显示系统、PC系列系统、展览秀PC背板等多种场合，具有稳定性好、图像清晰等特点。

产品特点：

★ 可以把电脑主机的音频和视频（VGA）接口通过双绞线延长至远端多路接收

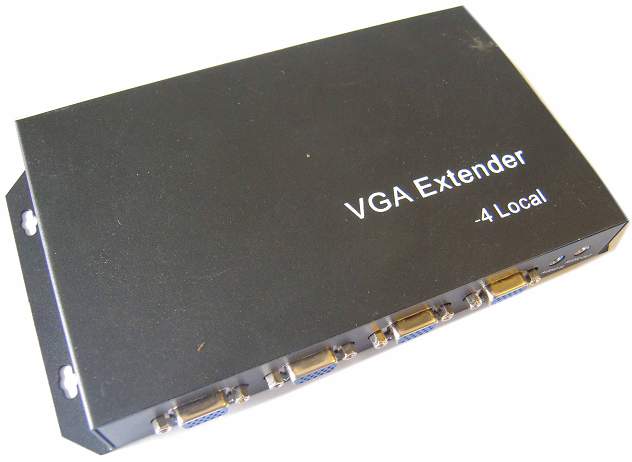

★在电脑主机的近端，也提供了四路VGA视频接口供用户使用

★每路端口相对独立，互不干扰

★ 使用CAT5/5E或CAT6以上规格网线，成本低、布线灵活

★ 支持VGA视频延长，远端的显示无延时

★ 无需驱动程序，使用安装简单方便

★ 高保真立体声同步传输

★ 不需服务器、交换机、路由器、HUB及终端工作站组网

★ 不需IP占用和设置、无防火墙、无TCP/IP协议及网络维护

★ 图像质量好，产品抗干扰性能强

★ 可进行级连扩展

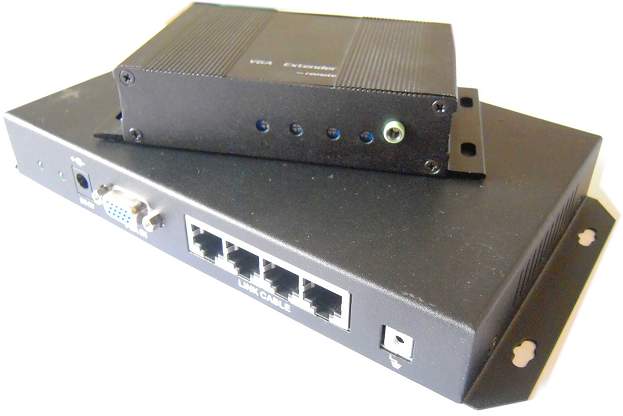

包装与内容：

★发射器一台（VGA Extender Local）

★接收器4台（VGA Extender Remote，注每路对应一个接收器）

★电源（9V-2A，注发射器与接收器每个对应一个电源）

★ VGA线（此线为本系列产品专用）

★ 使用手册

★ 合格证

【产品性能】

功能	传输信号数	1路（VGA1路、音频1路）
	信号输出数	4路（VGA 4路、RJ45 4路）
	传输距离	0-300米
电源	电源适配器	9V 2A
传输分辩率	最高支持	1920X1440 60Hz
接口	VGA输入	DB15母座
	VGA输出	DB15母座
	音频输入	蓝色
	音频输出	粉色
	双绞线接口	RJ45 四路
	信号微调	H、R、G、B
	DC接口	Φ2.1
LED灯	电源灯	绿色
防护	是否防雷	是
	是否防静电	是
产品及包装属性	产品尺寸（长X宽X高）	187X120X27(mm)
	材料	铝质
	颜色	黑色
	净重	发射：553（克）
	包装盒尺寸（长X宽X高）	220X160X80(mm)

【线缆要求】

线缆要求	双绞线
线缆等级	5类以上
线 规	24～16AWG（0.5～1.3MM）
线缆标称阻抗	100Ω
直流环阻	10Ω/100米＠AWG24
分布电容	＜62PF/米
工作温度	-25℃~+70℃
储存温度	-40℃~+150℃
相对湿度	0~95%（非冷凝）

安装硬件

1．关闭电脑和所有的周边设备

首先请关闭所有的程序产退出Windows系统，将电脑与周边设备的电源关闭，以避免因不恰当的安装动作导致电路短路造成设备损坏。

2．硬件连接示意图

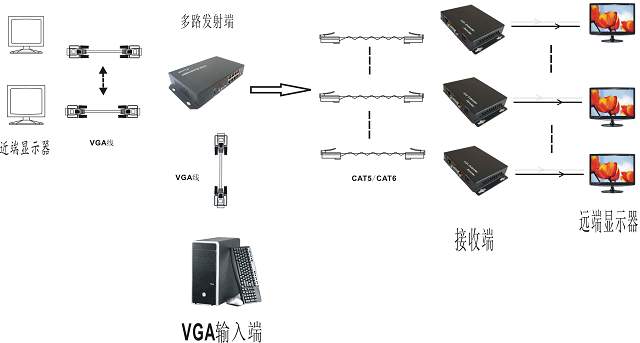

将近端发射器的VGA IN接口用VGA线连接到电脑主机显卡或其它设备的VGA的输出端，近端多路发射器的VGA OUT与近端多路显示器／ＶＧＡ接收设备相连。将远端接收器的Monitor与远端显示器相连。将近端发射器的多路Link Cable(RJ45)接口与远端接收器的Link Cable接口相连接。最后接上9V电源。

注意：请按图示连接，全部接好后再接通电源，以免瞬间电流过大导致设备损坏。
