MODEL 型号 YH-W813RED YH-W813R 成像器件 Pickup device 1/3 Sony CCD 像素 Number of pixels PAL:886(H) ×542(V)NTSC:886(H) ×502(V) PAL:512(H)×582(V) NTSC:512(H)×492(V) 信号制式 System of signal NTSC/PAL 水平解晰度 Horizontal resolution 680TV Line 480TV Line 最低照度 Minium illumination 0Lux/1.2（IR ON） 镜头 Lens 4-9mm manual varifocal/手动变焦 背光补偿 Backlight compensation Auto/自动 电子快门 Electronic shutter 1/50（1/60）~1/100,000sec 白平衡 White balance Auto/自动 信噪比 S/N ratio ＞52dB ＞48dB 伽玛校正 Gamma correction ＞0.45 工作温度 Operation temperature -20℃~50℃ 同步方式 Sync.system Internal/内同步 视频输出幅度 Video output 1.0Vp-p/75Ω 所需电源 Power supply DC12V,360mA(IR ON) 尺寸 Dimensions(mm) 119(D)×89(H) 红外线波长 Wavelength 850nm 重量（公克） Weight(g) 750g 可视距离 IR view distance 42pcs φ5 IR LED 30-50m 防水等级 Waterproof Rate 无

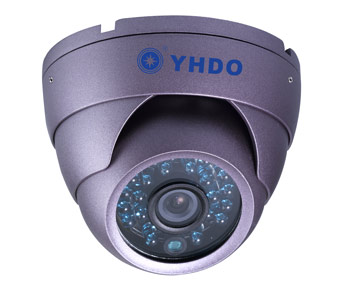

MODEL 型号 YH-9938VR YH-9939VR 成像器件 Pickup device 1/4 Sony CCD 1/3 Sony CCD 像素 Number of pixels PAL:512(H)×582(V) NTSC:512(H)×492(V) 信号制式 System of signal NTSC/PAL 水平解晰度 Horizontal resolution 480TV Line 最低照度 Minium illumination 0Lux/1.2（IR ON） 镜头 Lens 3.6mm/6mm(可选/Optional) 背光补偿 Backlight compensation Auto/自动 电子快门 Electronic shutter 1/50（1/60）~1/100,000sec 白平衡 White balance Auto/自动 信噪比 S/N ratio ＞48dB 伽玛校正 Gamma correction ＞0.45 工作温度 Operation temperature -20℃~50℃ 同步方式 Sync.system Internal/内同步 视频输出幅度 Video output 1.0Vp-p/75Ω 所需电源 Power supply DC12V,400mA 尺寸 Dimensions(mm) 93(D)×80(H) 红外线波长 Wavelength 850nm 重量（公克） Weight(g) 650g 可视距离 IR view distance 24pcs φ5 IR LED 20M 防水等级 Waterproof Rate 无

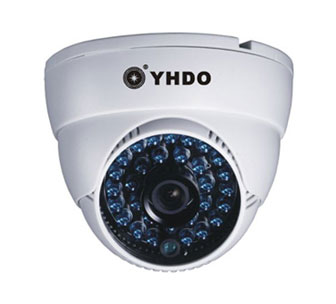

MODEL 型号 YH-D711R YH-D911R YH-D811R YH-D811RED 成像器件 Pickup device 1/4 Sharp CCD 1/4 Sony CCD 1/3 Sony CCD 像素 Number of pixels PAL:512(H)×582(V)      NTSC:512(H)×492(V) 信号制式 System of signal NTSC/PAL 水平解晰度 Horizontal resolution 480 TV Line 680TV Line 最低照度 Minium illumination 0Lux/F1.2（IR ON） 镜头 Lens 3.6mm/6mm(可选/Optional) 背光补偿 Backlight compensation Auto/自动 电子快门 Electronic shutter 1/50（1/60）~1/100,000sec 白平衡 White balance Auto/自动 信噪比 S/N ratio ＞48dB ＞52dB 伽玛校正 Gamma correction ＞0.45 工作温度 Operation temperature -20℃~50℃ 同步方式 Sync.system Internal/内同步 视频输出幅度 Video output 1.0Vp-p/75Ω 所需电源 Power supply DC12V,400mA 尺寸 Dimensions(mm) 80（H）×93（W） 红外线波长 Wavelength 850nm 重量（公克） Weight(g) 160g 可视距离 IR view distance 30 pcs φ5 IR LED 30m 防水等级 Waterproof Rate 无

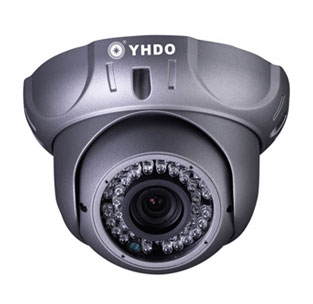

MODEL 型号 YH-9601 YH-9601ED 成像器件 Pickup device 1/3＂Color Sony CCD 像素 Number of pixels PAL:512(H)×582（V） NTS：512（H）×492（V） PAL:886(H) ×542(V)NTSC:886(H) ×502(V) 信号制式 System of signal   水平解晰度 Horizontal resolution 480TVL 680TVL 最低照度 Minium illumination 0Lux /F1.2(IR ON) 镜头 Lens 4-9mm手动变焦 背光补偿 Backlight compensation Auto/自动 电子快门 Electronic shutter 1/50（1/60）~1/100,000sec 信噪比 S/N ratio ＞48dB ＞52dB 伽玛校正 Gamma correction ＞0.45 工作温度 Operation temperature -20℃~50℃ 同步方式 Sync.system Internal/内同步 视频输出幅度 Video output ≤1.0Vp-p/75Ω 所需电源 Power supply DC12V,1000mA 尺寸 Dimensions(mm) 140(L)×95(H) 红外线波长 Wavelength 850nm 重量（公克） Weight(g) 700g 可视距离 IR View Distance 42pcs∮5 LED 4-9mm镜头 可视30-40m

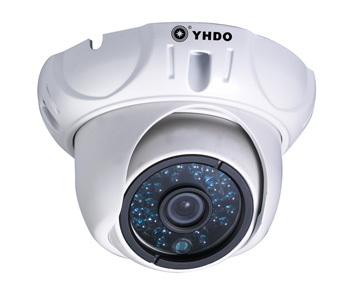

MODEL 型号 YH-9866 YH-9866ED YH-9866EH   成像器件 Pickup device 1/3＂Color Sony CCD Exview super HAD CCD 像素 Number of pixels PAL:512(H)×582(V) NTS：512（H）×492（V） PAL:976(H)×582（V） NTS：976（H）×492（V） PAL:976(H)×582（V） NTS：976（H）×492（V） 信号制式 System of signal   水平解晰度 Horizontal resolution 480TVL 680TVL 700TVL 最低照度 Minium illumination 0.001Lux @ (F1.2,AGC ON),0 Lux with IR 镜头 Lens 3.6/6mm可选 背光补偿 Backlight compensation Auto/自动 电子快门 Electronic shutter 1/50（1/60）~1/100,000sec 信噪比 S/N ratio ＞48dB ＞52dB 伽玛校正 Gamma correction ＞0.45 工作温度 Operation temperature -20℃~50℃ 同步方式 Sync.system Internal/内同步 视频输出幅度 Video output ≤1.0Vp-p/75Ω 所需电源 Power supply DC12V,1000mA 尺寸 Dimensions(mm) 110 (L) ×81(H) 红外线波长 Wavelength 850nm 重量（公克） Weight(g) 300g 可视距离 IR View Distance 24pcs∮5 LED 可视20-30m

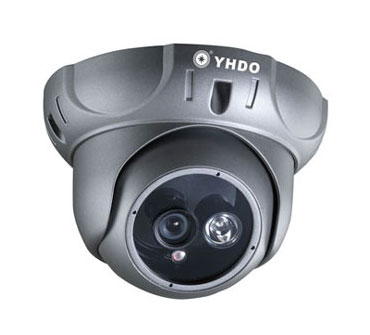

SPECIFICATIONS  技术指标： MODEL       型号 YH-9601S YH-9601SED 成像器件  Pickup device 1/3 Sony CCD 像素    Number of pixels PAL:512(H)X582(V) NTSC:512(H)X492(V) PAL:886(H) ×542(V)NTSC:886(H) ×502(V)   信号制式   System of signal NTSC/PAL 水平解晰度  Horizontal resolution 480TVL 680TVL 最低照度   Minium illumination 0Lux/F1.2 (IR ON) 镜头          Lens 3.6mm/6mm(可选/Optional) 背光补偿  Backlight compensation Auto/自动 电子快门  Electronic YHutter 1/50(1/60)～1/100,000sec 白平衡   White balance Auto/自动 信噪比    S/N ratio ＞48dB ＞52dB 伽玛校正 Gamma correction ＞0.45 工作温度  Operation temperature -20℃~50℃ 同步方式      Sync.system Internal/内同步 视频输出幅度  Video output 1.0Vp-p/75Ω 所需电源      Power supply DC 12V,1A 尺寸       Dimensions(mm) 140(D)X104(H) 红外线波长    Wavelength 850nm 重量（公克）  Weight(g) 600g 可视距离   IR view distance 1PCS大功率单晶灯20～30M

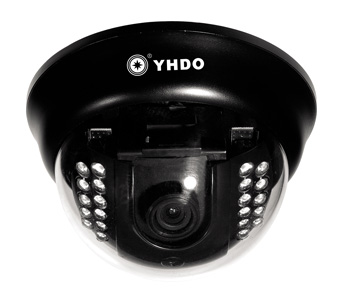

MODEL 型号 YH-D804R YH-D804RED 成像器件 Pickup device 1/3 Sony CCD 像素 Number of pixels PAL:512(H)×582(V) NTSC:512(H)×492(V) PAL:886(H) ×542(V)NTSC:886(H) ×502(V) 信号制式 System of signal NTSC/PAL 水平解晰度 Horizontal resolution 480TV Line 680 TV Line 最低照度 Minium illumination 0Lux/1.2（IR ON） 镜头 Lens 3.6mm/6mm(可选/Optional) 背光补偿 Backlight compensation Auto自动 电子快门 Electronic shutter 1/50（1/60）~1/100,000sec 白平衡 White balance Auto自动 信噪比 S/N ratio ＞48dB ＞52dB 伽玛校正 Gamma correction ＞0.45 工作温度 Operation temperature -20℃~50℃ 同步方式 Sync.system Internal/内同步 视频输出幅度 Video output 1.0Vp-p/75Ω 所需电源 Power supply DC12V,300mA 尺寸 Dimensions(mm) 126(D)×77(H) 红外线波长 Wavelength 850nm 重量（公克） Weight(g) 250g 可视距离 IR view distance 22pcs φ5 IR LED 20 防水等级 Waterproof Rate 无

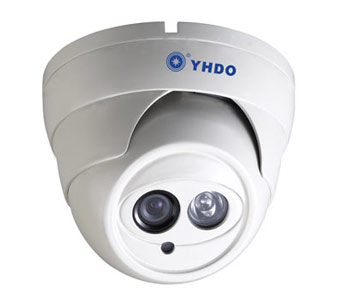

MODEL       型号 YH-W813S YH-W813SED 成像器件  Pickup device 1/3 Sony CCD 像素    Number of pixels PAL:512(H)X582(V) NTSC:512(H)X492(V) PAL:886(H) ×542(V)NTSC:886(H) ×502(V)   信号制式   System of signal NTSC/PAL 水平解晰度  Horizontal resolution 480TVL 680TVL 最低照度   Minium illumination 0Lux/F1.2 (IR ON) 镜头          Lens 3.6mm/6mm(可选/Optional) 背光补偿  Backlight compensation Auto/自动 电子快门  Electronic YHutter 1/50(1/60)～1/100,000sec 白平衡   White balance Auto/自动 信噪比    S/N ratio ＞48dB ＞52dB 伽玛校正 Gamma correction ＞0.45 工作温度  Operation temperature -20℃~50℃ 同步方式      Sync.system Internal/内同步 视频输出幅度  Video output 1.0Vp-p/75Ω 所需电源      Power supply DC 12V,1A 尺寸       Dimensions(mm) 120(D)X90(H) 红外线波长    Wavelength 850nm 重量（公克）  Weight(g) 570g 可视距离   IR view distance 1PCS大功率单晶灯20～30M

MODEL 型号 YH-D804MEH 成像器件 Pickup device 1/3 Sony CCD 像素 Number of pixels PAL:752(H) ×582(V) NTSC:752(H) ×492(V) 信号制式 System of signal NTSC/PAL 水平解晰度 Horizontal resolution 700 TV Line 最低照度 Minium illumination 0Lux/F1.2 (IR ON) 镜头 Lens 4-9mm手动变焦 背光补偿 Backlight compensation Auto/自动 电子快门 Electronic shutter 1/50(1/60)～1/100,000sec 白平衡 White balance Auto/自动 信噪比 S/N ratio ＞52 dB 伽玛校正 Gamma correction ＞0.45 工作温度 Operation temperature -20℃~50℃ 同步方式 Sync.system Internal/内同步 视频输出幅度 Video output ≤1.0Vp-p/75Ω 所需电源 Power supply DC 12V,1.5A 尺寸 Dimensions(mm) 93（L）×80(H) 红外线波长 Wavelength 850nm 重量（公克） Weight(g) 160g 可视距离 IR View Distance 10到20米

号型 YH-9601EP CCD类型 1/3"SONY 双速 CCD 扫描 分辨率 700TVL 最低照度 0.001LUX 制式 PAL制/NTSC制 总像数 PAL:1020(H)x596(V)610K  NTSC:1020(H)x508(V)520K PAL:1020(H)x596(V)  NTSC:1020(H)x508(V)508K 有效像素 PAL:976 (H)x582(V)570K  NTSC:976(H)x494(V)480K PAL:976(H)x582(V)  NTSC:976(H)x508(V)494K 视频输出 1.0VP-P复合输出，75Ω，BNC端子 电源 DC12V±15% 宽动态 200DB 3D-NR 0-5 帧累积（Sens-up） 关/X2/X4/X8/X32/X64/X128/X256/X 画面防抖动 开/关 数字特效 关/垂直翻转/镜像/旋转 电子放大 10倍 LCD/CRT 有 周边亮度补偿 0-50 RJ485接口 通讯协议：PELCO-D 波特率：2400/4800/9600/14400/19200/38400 OSD菜单 自动白平衡/手动白平衡/锁定白平衡/自动追踪白平衡 白平衡 有 强光抑制 0-60 画面冻结 关/开 智能移动侦测 智能追踪/区域智能追踪 日夜切换 自动/彩色/黑白/智能LED防曝 遮挡区域 8个区域设置 语言 中文/ENG 电子快门速度 1/50-1/100,000s      1/60-1/100,000s 信噪比 ＞52DB 工作温度 -10℃-+60℃ 储藏温度 -20℃-+70℃ 工作湿度 相对湿度低于90% 功耗 110mA 130mA 尺寸 130(L)X70(W)X58(H) 重量 700g
