串口TTL电平液晶显示模块RS1602规范

                        （科星互联出品）

简介

RS1602是一款串口驱动液晶屏，显示完全兼容普通1602模块。RS1602采用单线异步串行接口驱动方式，可以节约MCU的IO资源；另外模块自动初始化1602显示屏，不需要另外开发驱动程序，只需要发送简单的清屏、设置地址命令后就可以直接向串口输出字符到液晶屏上，更方便，更简单，即插即用。

主要特征：


• 单线串口驱动
• 串口直接输出字符
• 5V供电
• 带背光
• 显示区域：每行16个字符，共两行可显示32个字符。
• 波特率9600
• 串口协议：8bit，无校验位，1位停止位。



硬件接口：

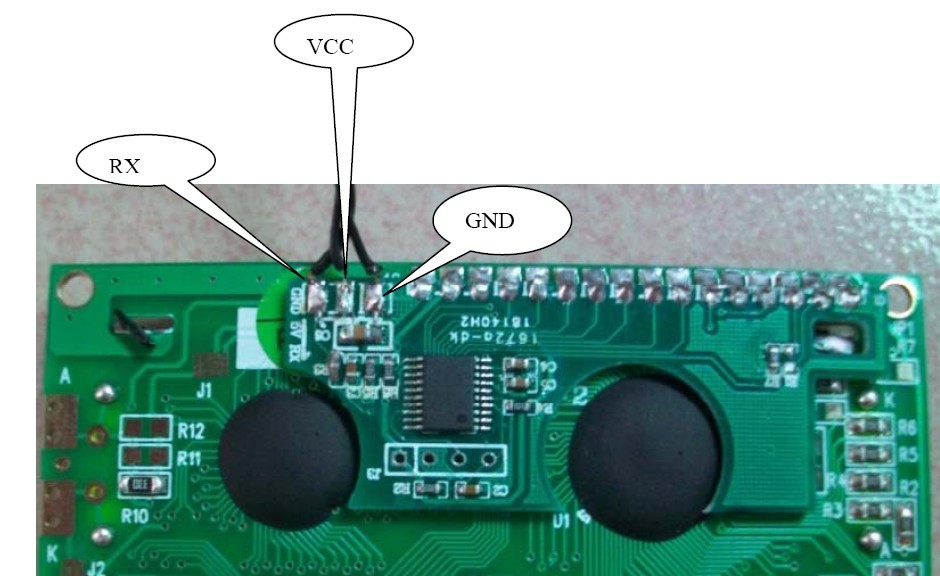

  三个接线脚分别是GND,VCC,RX

 实物图：

串口指令

  清屏指令：清屏指令为三字节16进制命令：FC 00 00

  设置地址指令：同样是三字节16进制命令：

地址字节ADDR说明：

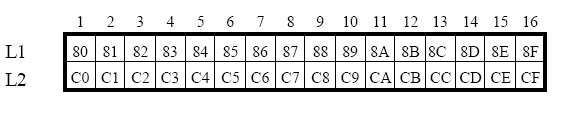

ADDR是对应1602的32个字符地址，如图：

第一行的地址是0X80到0X8F，第二行的地址是0XC0到0XCF。

注意：如输出字符串只需要设置起始地址即可。

输出字符串命令格式为：‘&’+字符串

操作举例：

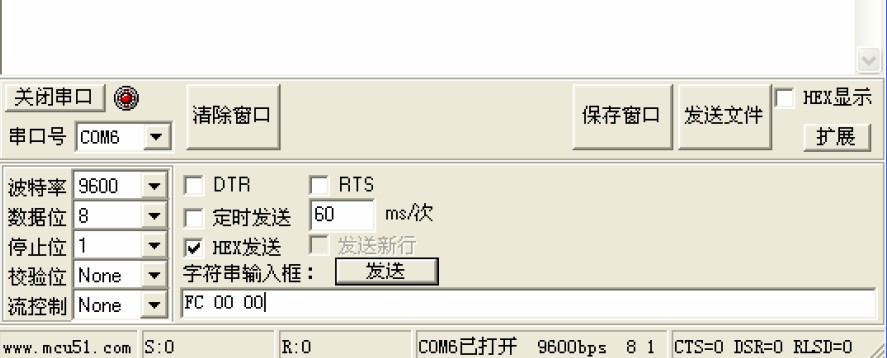

第一步清屏：

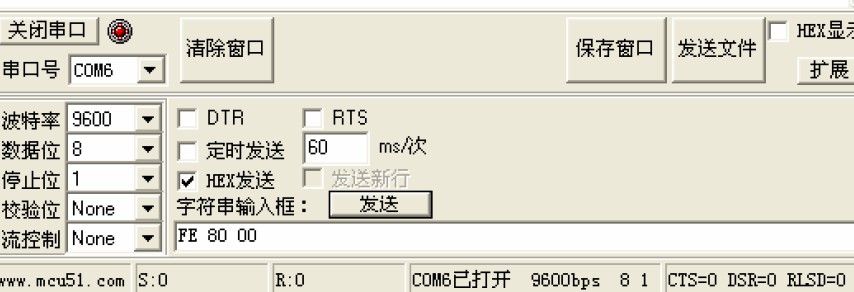

第二步设置地址：先设置第一行起始地址为0X80

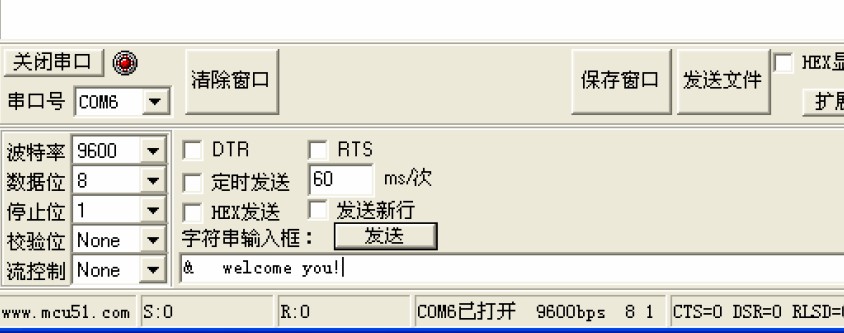

第三步设置第一行输入字符串（welcome you!）：

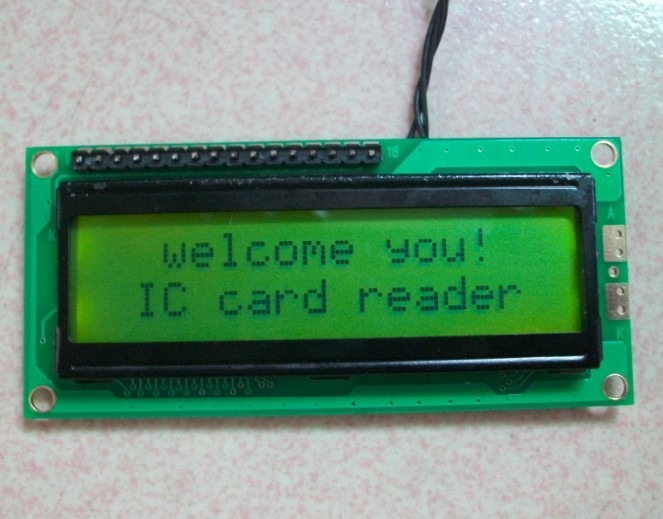

重复第二第三步骤分别设置第二行起始地址为0XC0和第二行输出字符串，显示结果如图：
