- 型号：工业级|以太网转串口|双串口服务器模块|485转以太网|TTL转网络
- 价格：150
- 最小起订量：0
- 供货总量：0
- 产品介绍
Eth2232T是一款可以立即使用的低成本嵌入式串口转以太网模块，使用TCP或UDP与网络内的其他工作平台通讯，所有设置通过串口或网络实现，可以方便地用作通讯转换器器，ETH2232T在ETH2232D基础上增加了一路串口，为双串口转换器。

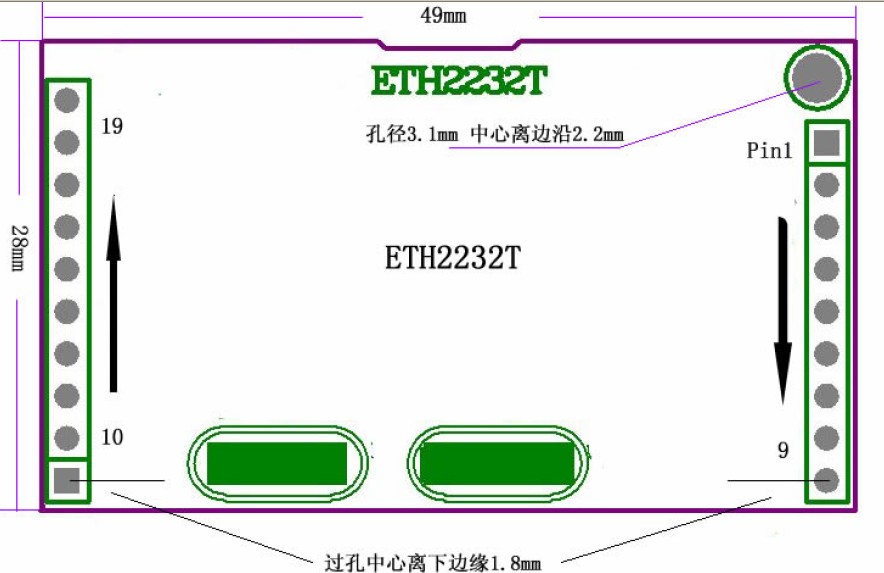

尺寸图：
2模块功能
ETH2232T: TTL电平工业级串口服务器内嵌模块
安装于PCB，体积精巧（48mm×28mm）
整合度高，只需外加一个RJ45连接器即可实现以太网联接
10/100M自适应网络，最高460800串口波特率
支持TCP、UDP、APR、ICMP和DHCP PPP0E协议
简易的串口参数配置方法
支持自动极性变化（MDI/MDIX）
内部高达32k缓存作为TCP/IP通信缓存
功耗少于250MA。
支持485协议
3封装与引脚定义
|
引脚 |
名称 |
说明 |
|
1 |
EthernetTX- |
向介质传输差分数据信号 |
|
2 |
EthernetTX+ |
|
|
3 |
Ethernet RX- |
接受介质传输过来的差分信号 |
|
4 |
Ethernet RX+ |
|
|
5 |
SPD-LED |
网络指示LED |
|
6 |
NC |
空 |
|
7 |
LINK-LED |
网络连接正常指示和数据传输指示 |
|
8 |
GND |
地 |
|
9 |
GND |
地 |
|
10 |
VCC |
电压3.3 |
|
11 |
485_CS2 |
第二通道485控制信号 |
|
12 |
BOOTEN |
固件升级：0或悬空：应用程序 1 ：升级模式
|
|
13 |
PW |
串口配置： 0进入配置模式 1用户模式 |
|
14 |
U1_RX |
串口1接收管脚（兼容TTL和CMOS） |
|
15 |
U1_TX |
串口1发送管脚（兼容TTL和CMOS） |
|
16 |
485-CS1 |
第一通道485控制引脚 |
|
17 |
RST |
模块复位 低电平有效 |
|
18 |
U2_TX |
串口2发送管脚（兼容TTL和CMOS） |
|
19 |
U2_RX |
串口2接收管脚（兼容TTL和CMOS） |
4规格和电气特性
以太网
标准：10/100M自适应
协议：支持TCP、UDP和DHCP、PPPOE
信号：RXD、TXD
速率：100Mbps
工作方式：全双工
缓存空间：每个通道2048字节
工作模式：支持Server和Client模式，UDP客户端，UDP服务器
接口形式：使用排针方式引出
串口及I/O口
CMOS电平，支持TTL信号
检验位： 奇，偶，无可选
数据位：7，8，9可选
波特率：1200bps～460800bps
电源
电源输入：3.3VDC
功耗：少于250MA
结构
模块尺寸：48mm×28mm
采用2排引脚2.54mm间隙单排插针
工作环境
工作温度：-40℃～70℃
储藏温度：-40℃～85℃
