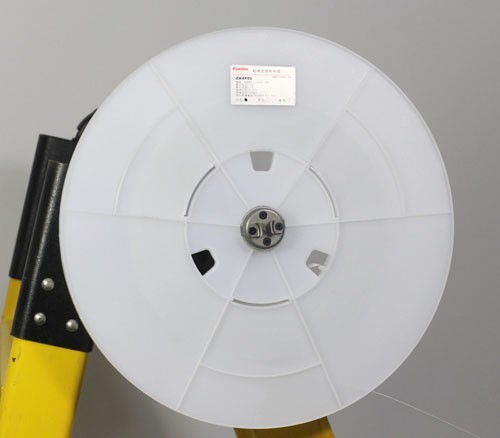

快速隐形布线系统 快速隐形布线系统是深圳市圳华伟业科技发展有限公司，研发的一套在已装修环境下进行防盗报警、视频监控、智能家居、广播音响、门禁考勤、弱电传输布线的电缆系统。 贴附式隐形电缆具有超薄、柔软、耐折、多种颜色、自粘贴等诸多常规线缆所不具有的特点，安装厚度小于0.4mm，宽度6.25mm和12.7mm两种规格，最大承载电流1A、3A，自备正品3M压敏胶，可粘于任何墙面，传输开关量信号、视频信号、音频信号、弱电电源等。因其与墙面颜色类似，厚度很薄，即使明贴于墙面也很难看清是电缆，常被理解为装饰线，有很好的隐身特性。隐形电缆正面印有隐形荧光尺码，通过紫光灯可清楚知道线盘内剩余线缆长度。主要用于解决，在已经装修完成的家庭、办公室、商业店铺等环境下，安装有线电子防盗报警、视频监控系统的室内布线问题，使得上述情况的用户，在不破坏已完成装饰工程、不影响或对装饰效果影响很小的情况下，安装有线电子防盗报警、视频监控系统成为可能，并且可以大幅度降低施工难度和材料成本。 产品特性： l   超薄、柔软、耐折、粘贴安装、隐形等特点 l   可在任何已装修环境下进行布线 l   适用于磁砖、地板、木板、涂料、大理石、防火板、壁纸、玻璃等墙体 l   常规被动双鉴探测器工作电流40mA，12V供电55米压降1V l   专用监控传输器可提供12V2A电源，也可以集中供电 l   压敏胶防潮、抗湿、耐老化 l   粘贴安装比传统布线更省时、省料、省人工 l   带转接头适用防盗报警、视频监控、智能家居、门禁考勤、广播音响、弱电传输等 l   专用剥皮器使施工更简单 l   专用保险分接盒避免短路引发事故 l   线盘放线轴架可把线盘挂在工人腰上或夹到梯架上，一个人做两个人的活 l   专用自调心施胶压轮可以让电缆与墙体紧密接触 型号 ZH4P06 ZH4P12 产品名称 贴附式隐形电缆 贴附式隐形电缆 最大加载电压 60V 60V 最大通过电流 1A（12V） 3A（12V） 每米阻抗 0.27Ω 0.27Ω 整线尺寸 0.4*6.25mm(含压敏胶) 0.4*12.7mm(含压敏胶) 导体规格 0.1*0.8mm 0.1*1.27mm 导体材料 电解铜（含铜量99%） 电解铜（含铜量99%） 安装方式 压敏胶贴附墙面 压敏胶贴附墙面 贴附时效 5年以上（标准施工） 5年以上（标准施工）             工具箱套装 配套产品： l  环型去皮器： 专利产品 一款结构精密，操作简便的专用剥皮器 铝合金制作，美观、实用，操作方便 剥皮厚度0.06mm 保留完整镀锡层，避免电解铜氧化 正常使用6年以上 尺寸:∮65*32mm   l  专用转接头： 1进1出转接头 将贴附式隐形电缆转接成4*0.15 普通弱电线缆，便于工程安装 尺寸:10*5*110mm （分白色单头、黑色单头、双头三种） l  专用电缆保险分接盒： 专用保险分接盒 8进8出 自恢复保险丝 LED灯指示工作状态 8条*4芯贴附式隐形电缆输入 10*0.15弱电线缆输出 单路最大允许通过电流1.0A 短路、接错线会烧断保险丝 重接线后线路正常工作 尺寸:40*60*15mm   l  视频传输器： 含“视频发射器、视频接收器" 传输1路视频信号及电源 DC-DC直流转换技术 DC48V供电，前端自动转成DC12V供电，可提供2A以上电流 自带BNC头及电源头，拨插式接触 可集中供电，方便施工     l   专用自调心施胶压辊： 专利产品， 手柄可在35°范围内自动调节，保证施胶压轮平面施加压力到线缆，挤出线缆与墙面间的空气，减慢老化速度，使电缆可以长时间贴附墙上。     l  线盘放线轴架： 可以将线盘固定于梯子上，施工人员可以一个人进行布线工作。 附件1: 贴附式隐形电缆应用长度、负载电流、压降速查表（4*6.25mm规格）   电流mA 电压降 750 2.03 　 　 　 　 　 　 　 　 　 700 1.89 　 　 　 　 　 　 　 　 　 650 1.76 　 　 　 　 　 　 　 　 　 600 1.62 　 　 　 　 　 　 　 　 　 550 1.49 　 　 　 　 　 　 　 　 　 500 1.35 　 　 　 　 　 　 　 　 　 450 1.22 　 　 　 　 　 　 　 　 　 400 1.08 2.16 　 　 　 　 　 　 　 　 350 0.95 1.89 　 　 　 　 　 　 　 　 300 0.81 1.62 　 　 　 　 　 　 　 　 250 0.68 1.35 2.03 　 　 　 　 　 　 　 200 0.54 1.08 1.62 2.16 　 　 　 　 　 　 150 0.41 0.81 1.22 1.62 2.03 　 　 　 　 　 100 0.27 0.54 0.81 1.08 1.35 1.62 1.89 2.16 　 　 50 0.14 0.27 0.41 0.54 0.68 0.81 0.95 1.08 1.22 1.35 25 0.07 0.14 0.20 0.27 0.34 0.41 0.47 0.54 0.61 0.68 　 5 10 15 20 25 30 35 40 45 50 长度 M 注：另有4*12.7mm规格，可传输3A电流，距离增大3倍。   附件2：监控传输接线示意图   贴附式隐形电线与无线及有线布线对比表：     无线 有线 贴附式隐形电缆 传输方式 315MHZ、433MHZ无线电信号 6芯或4芯报警线缆 4芯薄膜线缆 适用场合 装修好的家庭及写字楼 未装修家庭、写字楼等可布线环境 适用各种环境 侵入难度 极容易 难 难 防范级别 极低 高 高 施工难度 容易 难 容易 传输能力 差 强 强 传输距离 近 远 远 稳定性 低 高 高 耐用性 3-12个月 6-10年 6-10年 抗干扰 极差 强 强 配套产品 电池、无线中转模块 线管、线槽、充气钻等 转接头、保险盒、剥皮器等 供电方式 电池 有线 有线 探测方式 红外等低功耗 红外、微波、主动红外 红外、微波、主动红外 维护工作 换电池 处理误报、漏报问题 少 少 缺点 容易受到同频干扰 无线传输临界点时易漏报 电池电压低时更换电池 售后维护工作量大 非专业防盗报警产品 布管、布槽施工成本高，难度大 装修好环境需开槽布线二次装修费用高 大理石等位置无法开槽或布线 需要两个或两个以上人施工 无 优点 施工简单 稳定性强 超薄、柔软、耐折、粘贴安装、隐形等特点 颜色有白色、黑色、透明 成本 中 高 中 总结 安装方便， 误报高，稳定性差 适合小范围安装。 仅适合装修前的施工， 布线复杂，受项目时间制约。 产品稳定性高。 灵活，方便，简洁。 稳定性强。

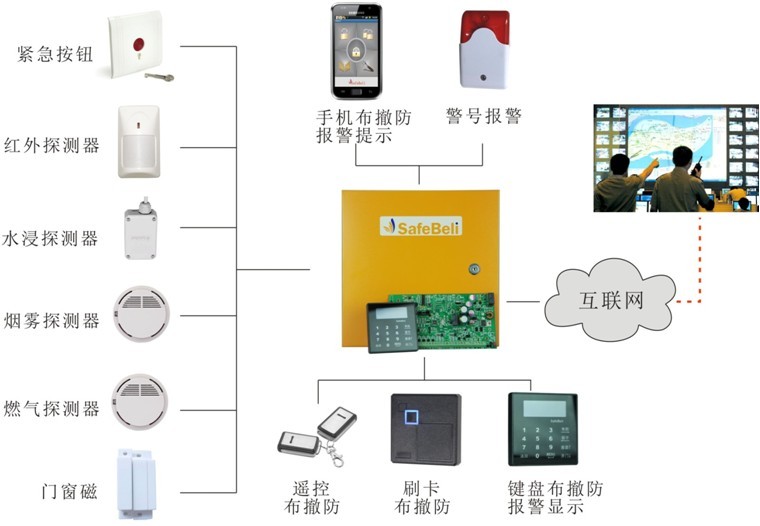

 ZH608B 8-16防区中文（英文）网络报警主机 打造高可靠以太网、GPRS、3G、电话线多网备份理念                           l 手机客户端、中心软件平台、中文控制键盘、遥控器、IC卡、远程电话、远程短信，给您一个多角度、全方位的控制平台 l 不管您在世界的哪个位置，都可以及时掌控安全信息 l 手机客户端可查看现场监控画面及时了解准确信息 ZH608B  8－16防区中文（英文）网络报警主机   ZH608B是圳华伟业为广大用户朋友打造的一款全新概念的8防区中文联网报警主机，眩酷的8*6盒液晶超薄触控键盘，突破以往业内键盘过大、过厚影响美观的束缚，红、蓝色全背景指示光源，给环境增添青春的活力。 ZH608B全中文人机对话菜单，使编程变的异常简单，让工程商、用户很容易上手。 ZH608B独配的手机客户端，可以布/撤防、开门、查看监控视频、关闭燃气阀门、给水阀门。 智能安全，及时发现并处置来至各方面的安全威胁，真正让您感受到来自高科技安防系统无微不至的保护。 ZH608B的出现，代表安防行业一次跨时代的飞跃。   产品特性： l 主板自带8个有线防区，可扩展到16个有线防区 l 手机客户端布/撤防、开门、查看监控视频、关闭燃气阀门、给水阀门 l  可通过手机客户端、中心软件平台、中文控制键盘、遥控器、IC卡、远程电话、短信、微信布撤防 l  支持以太网、GPRS、3G、电话线多网备份 l  可与手机客户端、中心平台联网 l 电容触控操作键盘 l 钢化玻璃表面，耐磨、耐刮，提升产品档次 l 键盘11.5mm超薄设计 l  红、蓝色全背光操作键盘 l “快速隔离"、“救助"、“开门"功能 l 全中文（英文）操作菜单，更适合您的操作 l 交叉防区功能，使系统更加稳定 l 跟随电话语音播报防区号，按1-撤防、2-解除警号、3-确定 l 远程电话语音提示布/撤防 l 可保存127条事件记录，带操作者信息及时间 l 兼容Contact ID、4+2通讯协议 l 可拨打4个跟随号码、4个中心号码 l 可上报2个网络中心、6个手机客户端 l 键盘内部集成无线滚码遥控接收电路，无需外置无线遥控模块 l 最多可同时接4只键盘、4只读卡器 l 辅助电源输出1500mA l 可同时接2只警号 l 防雷保护，进口陶瓷气体放电管，可吸引10KA浪涌电流 l 行业内首款采用高效率环形变压器的机型，节电超过30% l  配合高效率无散热片DC-DC变换电路，节电比以往超过50% l  辅助电源电路、警号电路、键盘总线电路均设有电子保护电路，可快速切断故障或人为破坏引起的短路，防止技术性破坏导致的漏报 l  主机自带智能化蓄电池电压检测电路，对过充、过放保护，使免维护蓄电池寿命最大化 l  支持报警联动、系统布撤防联动 l  可扩展警示牌灯光联动，适用于保全服务公司   技术参数: 型号 ZH608B 供电电压 220V 50Hz 静态工作电流 35mA 辅助电源输出 12V 1200mA 警号端口电源输出 12V 1000mA 整机输出电流总和 1500mA 后备电源 7AH 12V 门禁总线方式 485总线 门禁锁控制方式 常开、常闭可选 键盘尺寸 86*86*11.5mm 铁箱尺寸 280*280*80mm 智能手机客户端 Android智能系统 布/撤防、留守布防、开门 查看现场视频 自动或手动关闭燃气阀门、给水阀门 界面美观、操作方便     ZH608R 遥控器手柄 全新迷你滑盖设计，杜绝误触发 频率433.92MHz 滚动码加密安全系数高 可授权遥控开门 传输距离远 ZH608C IC卡读卡器 可安装在室外 刷卡布/撤防，刷卡开门 防水、防尘、防虫外壳 485总线信号传输，接线方便，传输距离更远 可接4个读卡器   ZH608EZ8  8防区扩展模块 8路有线防区 通过485通讯方式与主机连接 常闭输入 过压防雷保护 主机主板自动识别，无需要注册   ZH608UO8  8路继电器输出模块 8路继电器信号输出 通过485通讯方式与主机连接 常开/常闭可选 过压防雷保护 最多连接2块共16路输出 主机主板自动识别     ZH608TL 手机卡模块 主机主板自动识别 智能识别GSM、CDMA卡     ZH608N  网络模块 TCP/IP网络报警 费用低、实现1秒以内传输报警信息 比电话网络快20倍 实时监测用户在线，组建高可靠互联网 报警系统与网络接警中心平台实时双向通信 可通过网络平台为客户布防 报警主机警情、故障上传功能 安装方便、操作简单   环型变压器 低温、高效、环保、节能 行业内首款采用高效率环型变压器的机型 配合高效率无散热片DC-DC变换电路 节电超过50% 更可使机箱内温度大幅度降低，延长电路寿命     网络接警中心软件界面

ZH608T 8-16防区双网联网报警主机 GSM & PSTN双网报警主机       l 手机卡、电话线双网融合 l 可识别GSM、CDMA、WCDMA卡 l 控制键盘、遥控器、IC卡、远程电话、远程短信，给您一个多角度、全方位的控制平台 ZH608T  8－16防区中文（英文）双网联网报警主机   ZH608T是圳华伟业为广大用户朋友打造的一款全新概念的8防区中文联网报警主机，眩酷的8*6盒液晶超薄触控键盘，突破以往业内键盘过大、过厚影响美观的束缚，红、蓝色全背景指示光源，给环境增添青春的活力。 ZH608T全中文人机对话菜单，使编程变的异常简单，让工程商、用户很容易上手。 ZH608T独配的手机卡模块，可在没有电话线的情况下，拨打中心号码和跟随号码，也可通过短信进行布/撤防。   产品特性： l  手机卡、电话线双网备份 l 可识别GSM、CDMA、WCDMA卡 l 主板自带8个有线防区，可扩展到16个有线防区 l  手机卡模块自动识别 l 超薄电容触控操作键盘 l  “快速隔离"、“救助"、“开门"功能 l 全中文（英文）操作菜单，更适合您的操作 l 交叉防区功能，使系统更加稳定 l 跟随电话语音播报防区号，按1-撤防、2-解除警号、3-确定 l 远程电话语音提示布/撤防 l 可保存127条事件记录，带操作者信息及时间 l 兼容Contact ID、4+2通讯协议 l 可拨打4个跟随号码、4个中心号码 l 键盘内部集成无线滚码遥控接收电路，无需外置无线遥控模块 l 最多可同时接4只键盘、4只读卡器 l 辅助电源输出1500mA l 可同时接2只警号 l 防雷保护，进口陶瓷气体放电管，可吸引10KA浪涌电流 l 行业内首款采用高效率环形变压器的机型，节电超过30% l  配合高效率无散热片DC-DC变换电路，节电比以往超过50% l  辅助电源电路、警号电路、键盘总线电路均设有电子保护电路，可快速切断故障或人为破坏引起的短路，防止技术性破坏导致的漏报 l  主机自带智能化蓄电池电压检测电路，对过充、过放保护，使免维护蓄电池寿命最大化 l  支持报警联动、系统布撤防联动 l  可扩展警示牌灯光联动，适用于保全服务公司   技术参数: 型号 ZH608T 供电电压 220V 50Hz 静态工作电流 35mA 辅助电源输出 12V 1200mA 警号端口电源输出 12V 1000mA 整机输出电流总和 1500mA 后备电源 7AH 12V 门禁总线方式 485总线(可扩展警示牌灯光联动) 门禁锁控制方式 常开、常闭可选 键盘尺寸 86*86*11.5mm 铁箱尺寸 280*280*80mm     ZH608TL 手机卡模块 主机主板自动识别 智能识别GSM、CDMA卡         ZH608R 遥控器手柄 全新迷你滑盖设计，杜绝误触发 频率433.92MHz 滚动码加密安全系数高 可授权遥控开门 传输距离远   ZH608C IC卡读卡器 可安装在室外 刷卡布/撤防，刷卡开门 防水、防尘、防虫外壳 485总线信号传输，接线方便，传输距离更远 可接4个读卡器     ZH608EZ8  8防区扩展模块 8路有线防区 通过485通讯方式与主机连接 常闭输入 过压防雷保护 主机主板自动识别，无需要注册   ZH608UO8  8路继电器输出模块 8路继电器信号输出 通过485通讯方式与主机连接 常开/常闭可选 过压防雷保护 最多连接2块共16路输出 主机主板自动识别     环型变压器 低温、高效、环保、节能 行业内首款采用高效率环型变压器的机型 配合高效率无散热片DC-DC变换电路 节电超过50% 更可使机箱内温度大幅度降低，延长电路寿命
