常规

电源

DC 12 V（交流适配器供电）DC 42 - 57 V（PoE+电源）

功耗

1.8 A（交流适配器供电）0.6 A（PoE+电源）

操作温度

0 °C 至 40 °C

存储温度

–20 °C至 50 °C

操作湿度

20 % 至 90 % (无结露)

重量

约3.1Kg[含安装支架]

尺寸（WxHxD）

180 × 228 ×234 mm（不含凸起部分、电缆护套、吊装支架）

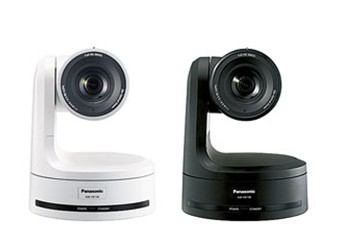

外观

AW-HE130WMC: 珍珠白

AW-HE130KMC: 黑色

控制器支持*1

AW-RP120MC, AW-RP50MC, AK-HRP200MC

输入

输入接口

DC 12 V IN, G/L IN (BNC)

• 支持BB同步和三电平同步

• 使用BB不能锁定色度副载波

PoE+ (IEEE802.3标准)

输出

视频输出

HDMI

HDMI接口

HDMI • 不支持HDCP

• 不支持Viera Link

HD/SD SDI 输出

SMPTE424/SMPTE292/SMPTE259 标准 75Ω(BNC×1)

视频输出

NTSC/PAL 1.0 V [p-p]/75 Ω (BNC×1)

输入/输出

输入/

输出

接口

LAN

用于IP控制的LAN接口

RS-422

RS-422A(RJ-45)控制

话筒/线路输入

ø3.5 mm立体声迷你插孔

输入阻抗：高阻抗

• 话筒输入时

话筒/线路输入 话筒支持：立体声话筒（插入式电源、通过菜单进行开/关切换）

• 电源电压: 2.5 V ± 0.5 V

话筒输入灵敏度: 约 -40 dBV ± 3 dBV (0 dB=1 V/Pa, 1 kHz)

• 线路输入时

输入电平: 约 -10 dBV ±3 dBV

功能与性能

[摄像机单元]

图像传感器

1/2.8型240万像素3MOS

镜头

20倍光学变焦，F1.6 至 F3.4

(f=4.5 mm~90 mm;35 mm等同于:32.13 mm~642.5 mm)

聚焦

自动和手动之间切换

最短聚焦距离

整个变焦范围：800毫米 广角端：400毫米

分色光学系统

3MOS

最低照度

2 lx (50 %, F1.6, 36 dB)

水平分辨率

1000电视线（中央区域）

增益选择

0 dB - 36 dB

帧累积*2

0 dB, 6 dB, 12 dB, 18 dB, 24 dB

电子快门速度

59.94p/59.94i:

1/100, 1/120, 1/250, 1/500,

1/1000, 1/2000, 1/4000, 1/10000

29.97p:

1/30, 1/60, 1/120, 1/250, 1/500,

1/1000, 1/2000, 1/4000, 1/10000

23.98p:

1/24, 1/60, 1/120, 1/250, 1/500,

1/1000, 1/2000, 1/4000, 1/10000

50p/50i:

1/60, 1/120, 1/250, 1/500,1/1000,

1/2000, 1/4000, 1/10000

25p:

1/25, 1/60, 1/120, 1/250, 1/500,

1/1000, 1/2000,1/4000,1/10000

同步扫描

59.94 Hz:60.15 Hz 至 642.21 Hz

50 Hz:50.15 Hz 至 535.71 Hz

伽玛

HD, SD, FILMLIKE1, FILMLIKE2, FILMLIKE3

0.30 至 0.75 (手动设置)

白平衡

AWB A, AWB B, ATW, 3200K, 5600K, VAR(2000K 至 15000K)

色度调整

关, -99 % 至 40 %

场景文件

场景1, 场景2, 场景3, 场景4

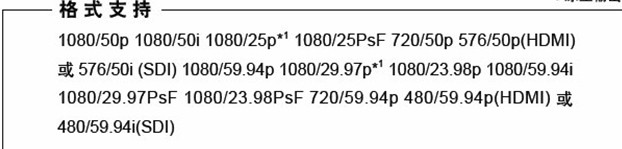

输出格式

1080/50p,1080/50i,1080/25p*3,

1080/25PsF,720/50p,576/50p(i)*4,

1080/59.94p,1080/29.97p*3,1080/23.98p,

1080/59.94i,1080/29.97PsF,1080/23.98PsF,

720/59.94p,480/59.94p(i)*4

同步系统

内部/外部同步（BB/三电平)

[云台单元]

安装方法

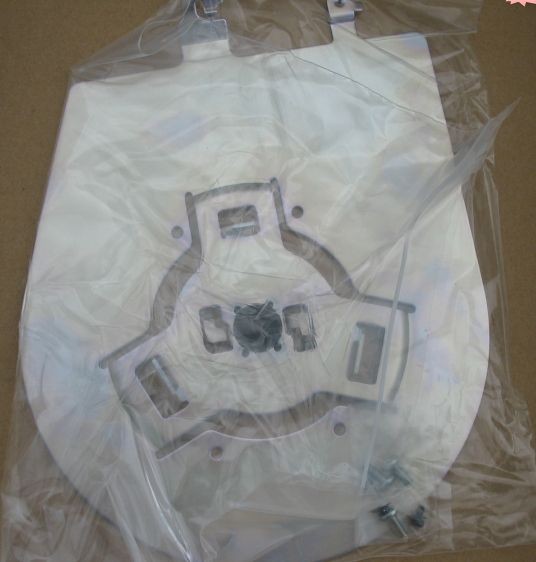

桌面安装或吊装*5

摄像机/云台控制

IP连接线缆

• 通过集线器连接时：

LAN 线缆*6 (类别5e或更高, 直连线缆), 最长100米

• 未使用集线器时

LAN 线缆*6 (类别5或更高, 交叉线缆) 最长100米

RP连接线缆

LAN 线缆*6 (类别5或更高, 直连线缆), 最长1000米

RS-422A, AW系列协议

云台操作速度

0.08°/秒 至 60°/秒

水平旋转范围

±175°

俯仰旋转范围*7

–30° 至 210°

静音

低于NC35

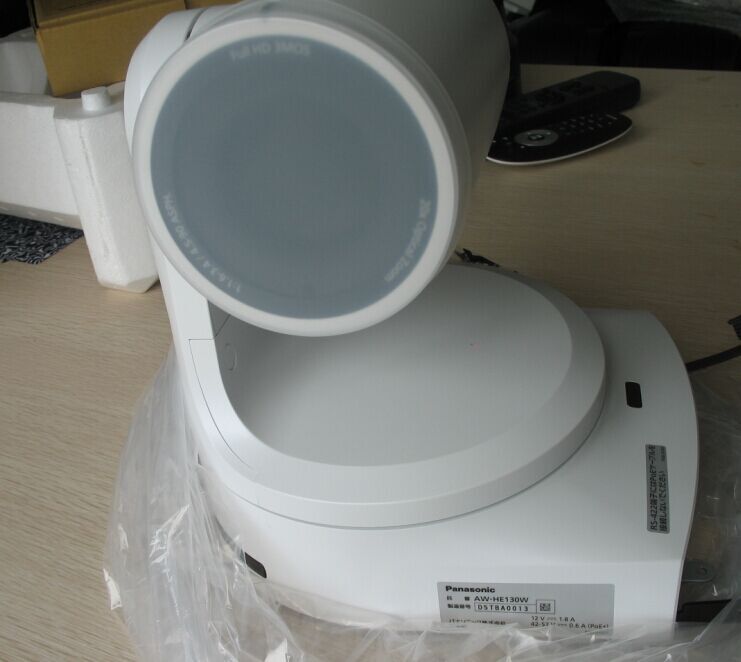

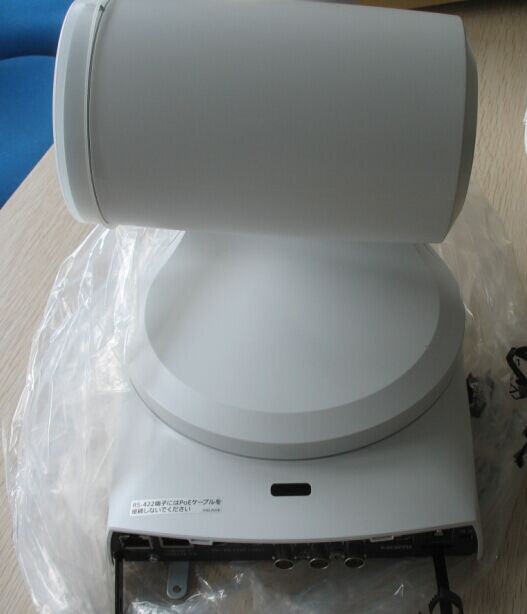

以上图片是我公司项目现场实时拍的图片，均为原装松下AW-HE130W/KMC会议摄像机，请认准正品原装，欢迎咨询购买。
