产品详细

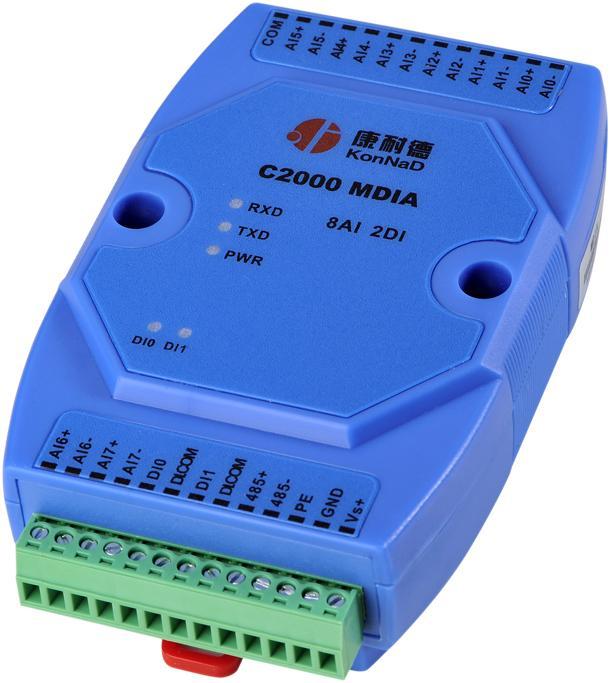

模拟量输入采集模块，4-20mA模拟量转485

型号：C2000 MDIA
价格：
最小起订量：0
供货总量：0

产品介绍

I/O联网产品> C2000 MDIA

特点

规格

解决方案

软件与技术文件下载

→8路模拟量（电流量）输入；
→2路数字量干接点输入；
→I/O与系统完全隔离；
→AI分辨率：12位；
→AI输入通道采取全差分输入；
→模拟量输入通道之间满量程隔离，隔离度5V DC；
→AI输入测量范围：0~20mA ；
→采用Modbus RTU通信协议；
→RS485通信接口提供光电隔离及每线600W浪涌保护；
→电源具有过流过压保护和防反接功能；
→安装方便。

　概述

C2000 MDIA 为通道隔离型智能模拟量数字量采集器，8路电流型模拟量输入（量程为 0~20mA），采用满量程通道隔离、全差分输入设计。2路数字量（干接点）输入，RS485接口光电隔离和电源隔离技术，有效抑制闪电，雷击，ESD和共地干扰。为系统集成商、工程商集成了标准的Modbus RTU协议。通过RS-485即可实现对远程模拟量和开/关设备的数据采集和控制。下层设备通常有接近开关、机械开关、按钮、光传感器、LED以及光电开关等数字量开关设备及PH、电导计、温度计、湿度计、压力计、流量计、启动器和阀门等模拟量设备。
　　　本产品具有良好的扩展性能，使用方便。还可以通过方便、灵活的级联方式，灵活地通过M244，M244-A，M281，M281-A，M2IA，M2VA等具有联网功能的采集设备低成本实现以太网接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。

　技术参数

模拟量接口	AI	8路差分输入
	AI分辨率	12bit
	AI量程	0~20mA
	AI通道隔离度	5 V DC
	AI输入阻抗	240Ω
数字量输入接口	DI	2路干接点输入
数字量输入接口	DI保护	过压小于240V ，过流小于80mA
串口通讯参数	接口类型	RS-485
	波特率	1200~115200bps
	数据位	8
	奇偶校验	None
	停止位	1
	流量控制	None
	通信协议	Modbus RTU
串口保护	串口ESD保护	1.5KV
	串口防雷	600W
	串口过流，过压	小于240V，小于80mA
电源参数	电源规格	9-24VDC (推荐12VDC)
	电流	60mA@12VDC
	浪涌保护	1.5kW
	电源过压，过流	60V，500mA
工作环境	工作温度、湿度	-25~85℃，5~95%RH，不凝露
工作环境	储存温度、湿度	-60~125℃，5~95%RH，不凝露
其他	尺寸	72.1121.533.6mm
其他	保修	5年质保
