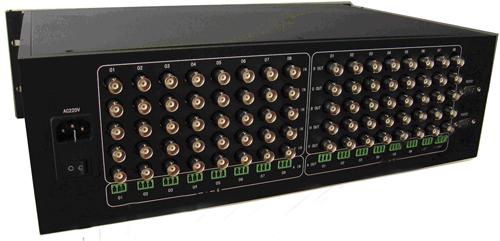

产品型号:MU-RGBHV系列矩阵切换器

产品介绍:

MU-RGBHV/VGA系列宽带矩阵切换器是专门为计算机显示信号及高分辨率图像信号的切换而设计的。矩阵采用分层传输即将接入的RGBHV各分量信号独立传输，信号之间相互独立无干扰，并采用国际先进的“模块化设计、插板式结构、热备份双电源”的结构方式，所有电路板均支持热插拔，极大的方便了系统维护。双电源热备份其中一个电源发生故障，另一个电源自动负担全部电源负荷，对系统的连续工作不会产生任何影响。RGB接口采用5BNC端子,VGA接口采用DB15，,立体声音频采用3 PIN端子平衡非平衡输入均可。矩阵有掉电记忆功能，带有RS232通讯接口，并提供通信协议。

主要特点：

◆      矩阵规模：8×8、16×16、24×24、32×32、64×64

◆      分辨率：支持640×480～1920×1440

◆      模块化设计、插板式结构、热备份双电源

◆      音频采用3PIN接口可接平衡非平衡音频信号

◆      矩阵内部设有音频平衡非平衡转换电路

◆   支持视频、音频多层单独或同时切换

◆      带RS-232接口，提供通信协议

◆      掉电记忆功能，保证数据永不丢失

技术参数：

视频接口：          5BNC或15针HDF

视频格式：          RGBHV、RGBS、RGsB、RsGsBs、VGA

音频格式：          立体声（平衡、非平衡）

视频带宽：          450MHz(-3dB)

信号幅度：          1 Vp-p

阻  抗：          75欧姆

增　 益：          0dB

切换速度：          200nS(最大)
串    扰：        视频：< -66 dB @4.43MH

               音频：< -90dB 典型值至20KHz

反射损耗：          >40dB 4.43MHz

视频端子：          5BNC或VGA

音频端子：          3 PIN端子

串口形式：          RS-232，

电　　源：          交流220V/50Hz

尺  寸：          19英寸3U、6U、12U机箱
输入电平：          T T L电平/高阻
