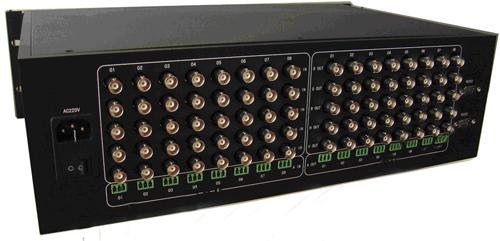

产品型号:MU-VGA

一、产品概述

  迈优康 MU-VGA 矩阵是专门用来传输高清晰度计算机显示信号的矩阵，用于将计算机输出信号同步或异步切换到任意输出通道。

  MU-VGA矩阵带宽是350MHz~400MHz，支持1080p以上的分辨率，适用于各种行业多种系统的计算机信号传输应用。

  矩阵规模从 2×1~8×8；16×1~16×16；16×24~32×32；32×48~64×64，最大可至128×128。

迈优康MU-VGA计算机信号矩阵采用场逆程切换，带有外同步信号接口，支持RS-232、RS-422、RS-485、TCP/IP网络远程控制，适用于任何规模的VGA 视频信号的传输应用。

迈优康MU-VGA计算机信号矩阵已经广泛应用于视频会议系统、公安、部队、消防、交通指挥中心、电教、医疗等行业。

二、产品特点

◇ 高视频带宽

迈优康MU- VGA 计算机信号矩阵采用的是国际先进的芯片组，矩阵带宽高达350MHz~400MHz。

◇ 支持场逆程切换

迈优康MU-VGA计算机信号矩阵切换支持场逆程切换，在尽量统一的同步基准（同步头）信号下，可以保持切换瞬间画面尽最大可能保持完整，切换时间更加快速。

◇ 多层电路板保证信号极强的抗干扰性能

迈优康MU-VGA计算机信号矩阵切换板均采用四到八层的电路板，提供了信号通道间极佳的隔离度和极低的电磁辐射，保证了信号传输的质量。

◇ 缓冲的输入和输出

迈优康MU-VGA计算机信号矩阵的每一个输入端和输出端都带有单路缓冲，以提供没有串扰的高质量视频及音频。

◇ 可标签输入输出端按键

迈优康MU-VGA计算机信号矩阵支持一体式前面板或独立控制面板控制，可以根据用户需求对每个输入输出按键标印名称、数字、字母，便于辨别及选择输入输出端。

◇ 掉电记忆功能

迈优康MU-VGA计算机信号矩阵系统自动存储信号切换状态，当矩阵在运行过程中突然断电后重启，矩阵对应的每路输入输出状态将保持记忆，与断电前相同没有任何变化，不需要重新设置。

◇ 面板锁定模式

迈优康MU-VGA计算机信号矩阵控制面板带有LOCK键可以对每路输出端口进行单路锁定，不影响其它输出路数进行切换或锁定，有效防止误操作。

◇  RS-232、RS-422、RS485

迈优康VGA计算机信号矩阵具有2~5个RS-232串口，可根据客户需要将其中的几个串口修改为RS-422、RS-485串口。用户可通过面板、中控、电脑发出切换指令控制矩阵切换动作。

◇  TCP/IP网络远程控制（可选）

迈优康MU-VGA计算机信号矩阵支持选配网络控制模块支持网络 TCP/IP 控制，可以根据预设网络地址和开启密码实现不同权限的控制切换。

◇ 内部国际标准电源

迈优康MU-VGA计算机信号矩阵视音频矩阵支持100－240V/AC  50/60Hz 电源，适于全球范围使用。

◇ 控制软件

     迈优康MU-VGA数字矩阵自带独特的中文图形化界面操作控制软件，适用于 Windows/XP/Vista操作系统，矩阵控制界面能同时显示所有输入输出的对应状态；可直接点击切换；可对每路输入输出进行中文定义；可对任何路数进行预设，支持状态保存和智能切换、轮询切换，支持网络IP远程控制切换；可直接在软件上进行分层切换；软件连接成功自动读取矩阵设置。切换状态跟随其它控制设备实时变化

三、技术参数

视频输入
输入信号：                     VGA 视频
连接器：                        15针 HDF 插口
输入电平：                     TTL 电平/高阻
视频带宽：                     350MHz (-3dB), 满载超高带宽大于 350MHz
频率响应：                     <± 0.1 dB 至 6MHz
串扰：                            < -60 dB @4.43MHz
视频输出
输出信号：                    VGA 视频
连接器：                       15针 HDF 插口
输出电平：                    T T L 电平/高阻
阻抗：                          75Ω
增益：                           0dB
微分增益：                   <0.2%(10-90%APL) @4.43MHz
微分相位：                   <0.2°(10-90%APL) @4.43MHz
控 制
串行控制：                   RS-232
控制协议：                   9600波特率，8位，1位停止位、无校验位
连接端口：                  9针D型公头、2-RX、3-TX、5-GND
选配端口：                  TCP/IP 、RS-422、RS-485
控制软件：                  MU-EX用于 Windows/XP/Vista
选配组件：                  1U 温控风冷机箱
存储湿度：                  0%~90%RH，不结露
平均故障时间：            30000小时
一般规格
电源：                       100－240V/AC 50/60Hz
功率：                        20W-300W，根据系统规模
主机尺寸：                 标准19”；1U、2U、6U、8U
控制面板：                 宽 482.6×高 44×深 130（mm）
重量：                        3.5KG~20KG
工作温度：                 0℃~60℃ 无冷凝
存储温度：                 - 20℃~75℃
工作湿度：                 20%~70%RH
