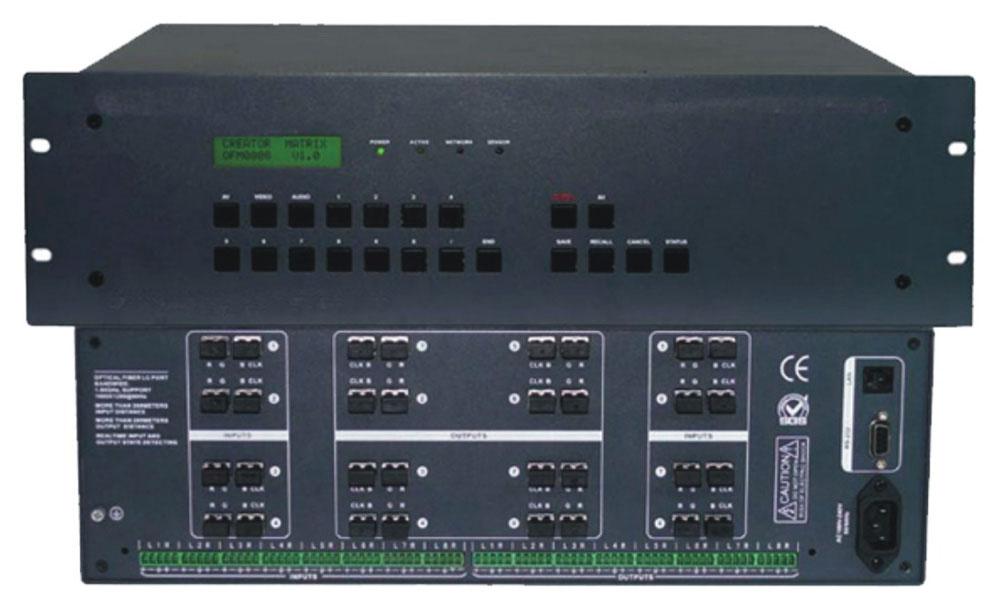

MUOF0808是一款采用光纤传输，使信号长距离传输，不受干扰，信号无衰减。支持8路音视频信号输入/输出的音视频矩阵切换器。可将输入8路光纤信号同步或异步快速切换一路或多路通道输出。光纤输入/输出接口采用多模LC型接口。光模可拔插，用户可根据需要，更换光模。

产品特性

支持8路光纤信号输入，8路光纤信号输出。
光纤输入/输出接口采用多模LC型接口。
光模可插拨，用户可根据需要，更换光模。
音频型号类型有；立体声、平衡或非平衡接法。
视频带宽：165MHz，数字接口带宽：1.65GHz。
提供独立的光纤和音频平衡/非平衡输入，输出端子。
每路光纤分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图象和声音信号能高保真输出。
带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入。
具备红外遥控功能和RS232通信功能。
具有网络接口，可通过以太网控制。
可机架安装的3U金属机箱。
采用可编程逻辑陈列电路，任意交互切换。
内置国际通用电源。

技术参数

光纤
中心波长 850nm
带    宽 165MHz，全数字
最大支持分辨 1600X1200@60相对噪声强度 116 DB/Hz
回波损耗 ≤ 10dB
最大传输廷时 5nS(±1nS)
切换速度 200ns(最长时间)
信号类型 符合IEEE802.3z中1000BASE_LX光连接规范信号
光纤输入
接    口 多模LC型接口
光纤类型  850nm Multi Mode
光接收灵敏度 - 23dBm平均光功率@850nm
输入光调制幅度 ≤ 15μW
建议最大输入距离 小于300米，在1600X1200@60时（推荐使用认证过的光纤专用线材）光纤输出
接    口 多模LC型接口
光纤类型 850nm Multi Mode
发射功率 -9.5 ～ -3dBm平均光功率@850nm
输出光调制幅度 180μW
建议最大输出距离 小于300米，在1600X1200@60时（推荐使用认证过的光纤专用线材）音频信号
输入/输出接口 5位3.8mm带栓螺丝接口
增    益 0dB
频率响应 20Hz ～ 20kHz,
总谐波失真+噪声 0.03%@1kHz（额定电压下）信噪比(S/N) > 90dB
立体声分离度 > 80dB@1kHz
共态抑制比(CMRR) > 75dB@20Hz
信号类型 立体声，平衡或非平衡接法
阻    抗 输入：>10kΩ(平衡或/非平衡接法)输出：50Ω(非平衡接法)，100Ω(平衡接法)
最大输入电平 ±19.5dBu,(平衡或/非平衡接法)
增益误差 ±0.1dB
最大输出电平 +19.5dBu,（平衡或/非平衡接法）
控制种类
串行控制接口 RS-232,9-针母 D型 接口
波特率与协议 波特率：9600，数据位：8位，停止位：1，无奇偶校验位
串行控制口结构 2=TX,3=RX,5=GND
以太网控制接口 RJ-45母接口（可选控制接口配件）
以太网控制协议 TCP/IP
以太网控制速率 自适应该10M或100M,全双工或半双工
控制程序 《SWITCH 2.0》
规格
电    源 100VAC～240VAC,50/60 Hz国际自适应电源
温    度 储存、使用温度：-20o ～ +70oC
湿    度 储存、使用湿度：10% ～ 90%
机箱尺寸（mm） 480（L）X260（W）X133（H）
产品重量 4.5kg
平均故障间隔时间 30,000小时
质     保 3年免费保修，终生维护
