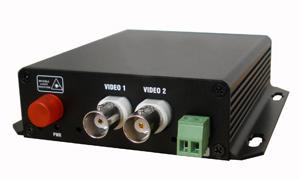

二路视频加数据、音频、开关量、网络、电话数字光端机

系 列 介 绍

MU-DT/R2001-S系列采用全数字化光传输方式，在一芯光纤上同时传送2路符合国家广播级标准的视频、音频、电话或低速数据流及网络数据信号，通过采用高速DSP、FPGA、CPLD等一系列先进的数字技术，避免了模拟调频、调相、调幅光端机易产生交调失真干扰、图像与控制数据相互串扰、产品性能易受环境因素影响等缺点，产品全部采用工业级芯片。全表面贴装，以及配备先进的开关电源、防电磁辐射装置等技术。确保了该产品能在各种复杂环境下保质的长期无故障的连线运行。采用全数字无压缩的视频传输技术，确保了视频信号经远程传送无损伤及信号还原后的基带带宽大于8MHz,保证了信号的高质量传输。

产 品 特 点

• 全部表面封贴器件，全铝合金18英寸机箱，独立机盒

• 采用非压缩数字视频编码方式，8Bit/10Bit量化等级

• 无电磁干扰（EMI）、射频干扰(RFI)及共地回路

•  丰富的信号接口：如视频、数据、音频、电话、网络、开关量、对讲等可灵活配置组合

• 完善的信号指示：光信号、视频信号、数据信号、网络信号、电话信号

• 采用1310nm/1550nm系列波长，其典型最大光学允许链损为20db

• 即插即用，无需调试，支持热插拔，采用开关电源

• 可选择FC/ST/SC光接口

• BNC视频连接器

• 优秀防雷方案，让你放心使用

 光学参数：

• 传输波长： 1310nm/1550nm

• 光谱带宽： 3nm

• 光 接 口： FC / ST / SC（可选）

• 光纤模式:单模(或者依用户要求用多模)

• 平均发射光功率：LD光源(-8 ~ 3)dBm

• 接收灵敏度： 优于-35dB

• 光学动态范围： 25dB

• 光学允许最大链损：20dB

 视频参数：

• 视频带宽：5Hz ~ 10MHz

• 频采样频率： 16MHz

• 微分增益(10% ~ 90%APL) DG<0.9% (典型值)

• 微分相位(10% ~ 90%APL) DP<0.9°(典型值)

• 场 倾 斜： < 0.5 （最大值）

• 信 噪 比： S/N≥70dB （加权）

• 输入/输出阻抗：75Ω （非平衡）

• 输入/输出电压：1.0VP-P（典型值）

• 视频电压范围：0.6～2.0VP-P（典型值）

• 信道物理接口：BNC座

 音频参数：

• 音频输入/输出阻抗：600Ω （非平衡）

• 音频最大输入/输出电压：2.0VP-P（典型值）

• 频 响：10～20KHz

• 总谐波失真：< 0.05％

• 信 噪 比：85dB (加权)

• 信道物理接口：标准凤凰接线端子/RJ-45 座/莲花头

 数据参数：

• 数据格式：RS232/RS422/RS485/曼码/BIPHASE数据等（可选）

• 数据速率： 0 ~ 300Kbps

• 误 码 率: ≤10 ^-9

• 信道物理接口：标准凤凰接线端子/RJ-45 座

 以太网参数：

• 速 率： 10/100M自适应

• 协 议： 支持IEEE标准

• 物理接口： RJ-45座

• 工作模式： 全双工/半双工自适应

 电话参数：

• 信道物理接口：标准RJ-11座

• 语音带宽：8KHz

• 失 真：<1%

• 信 噪 比：>95dB

• 工作方式：点对点热线、程控交换机/分机模式

 开关量参数：

• 信号输入：任意有源或无源报警、开关量输入，支持TTL/RS232/RS422/RS485或无源开关、按钮

• 开关量输出：任意有源或无源报警、信号输出TTL/RS232/RS422/RS485或继电器触点

• 信道物理接口：标准凤凰接线端子/RJ-45 座

 常规参数：

• 环境温度: -40℃ ~ +75℃

• 贮存温度: -50℃ ~ +80℃

• 相对湿度: 0 ~ 95%(无冷凝)

• 功 耗： 2.2W @ DC5V

•  外型尺寸： 99.4mm（长）81.2mm（宽)27.4mm（高）

• 重 量： 450g

• 平均无故障工作时间 （MTBF）：大于10万小时

 订货目录（典型型号）

         MU-DT/R2000-M 多模2路视频数字光端机 2km

         MU-DT/R2000-S 单模2路视频数字光端机 20km/40km/60km/80km/100km可选

         MU-DT/R2001-S 单模2路视频＋1路反向数据光端机20km/40km/60km/80km/100km可选

         MU-DT/R2011-S 单模2路视频＋1路双向音频 光端机20km/40km/60km/80km/100km可选

         MU-DT/R2011E-S 单模2路视频＋
