功能描述：

KLT-MS600虽 然视频格式主流上已经以SDI信号作为传输的格式，但是还是许多模拟的摄像机需要导播搭配在现场导播上，只不过厂商大多以SDI的格式生产切换台，格式上另外提供一组或两组模拟讯号的输入，并无法满足多机位的应用，模拟格式的使用者只能在二手设备上去寻找切换台满足使用上的需要。Datavideo针对市场的使用者需求特别设计一台模拟信号的切换台，最高可以搭配6组CV（复合）信 号输入，也因应目前计算机与视频的组合应用，增加2组DVI输入端子，合计达8组信号输入，完全满足目前模拟信号的应用需求。音频部分也提供两组XLR或RCA的输入与简易的混音功能，可配合现场导播时音频的处理模式，让用户只要一机在手即可完成一场现场EFP的特点介绍：

■ 图像输入︰6组复合视频及2组DVI-D信号。

■ 图像输出︰4组复合及2组AUX信号输出。

■ 监看输出︰DVI-D分割影像输出，含输入及输出信号。

■ 输入影像可色彩及白平衡校正

■ 声音输入︰2组RCA非平衡是声音及2组XLR平衡式声音。

■ 声音输出︰2组XLR平衡式声音。

■ 具备LED电平声音准位显示

■ 耳机监听输出及音量调整

■ 声音及图像同步切换设定

■ 转场特效︰推挤及淡出淡入

■ 显示特效︰双画中画、油画效果、黑白画面、静止画面及LOGO显示

■ 转场速度︰具备五段速度转场

■ 外接控制︰RS-422及GPI输入及输出功能

■ 两组操作参数记忆

■ 具备TALLY信号输出

市场使用类比式摄影机依旧是占摄影机的大部分，但是类比式的导播机确已经不在由厂商去研发或重新升级生产，而厂商大多以SDI的格式生产导播机为主，此款的导播机顶多配置一组或两组类比讯号输入，所以使用类比式摄影机的使用者，需要多机位作业时只能在中古机上去寻找导播机满足使用上的需要。

Datavideo针对市场的使用者需求特别设计一台类比讯号的导播机，最高可以搭配6组Composite讯号输入，也因应目前计算机与影像的组合应用，增加2组DVI-D输入端子，合计达8组讯号输入,完全满足目前类比讯号的应用需求。

声音部份也提供两组XLR或RCA的输入与简易的混音功能，可配合现场导播时声音的处理模式,让使用者只要一机在手即可完成一场现场EFP的活动。

影像输入︰6组Compodite及1组DVI-I与1组DVI-D讯号。

影像输出︰四组Composite及2组AUX讯号输出。

监看输出︰DVI-D分割影像输出，含输入及输出讯号。

输入影像可色彩及白平衡校正

声音输入︰2组RCA非平衡是声音及2组XLR平衡式声音。

声音输出︰2组XLR平衡式声音。

具备LED电平声音准位显示

耳机监听输出及音量调整

声音及影像同步切换设定

转场特效︰推挤及淡出淡入

显示特效︰双子母画面、油画画面、黑白画面、静止画面及LOGO显示

转场速度︰具备五段速度转场

外接控制︰RS-422及GPI输入及输出功能

两组操作参数记忆

具备TALLY讯号输出

活动。

1、模拟切换台SE-600
2、17寸液晶监视器可实现对主输出与预监画面的监看
3、专用一体化带滤波功能电源ADC2确保箱载内各设备正常工作 4、综合线缆配合摄像机供电系统ADC24可实现对摄像机持续供电
5、系统内接插件相关电缆及为特技台提供坚固耐用的内锁双轴抽拉托盘
6、KLT-AV为客户量身定做的音视频接口板

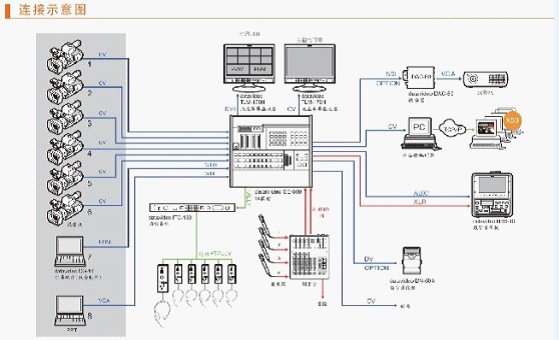

系统连接图：

KLT-ms600箱载清单
