TD-109是一款RS-485/422中继器（又称RS-485/422信号放大器，RS-485/422信号延长器，485增强器），是深圳市天地华杰科技有限公司为了解决RS-485/422信号在传输中衰弱的问题而专业设计。该RS485中继器是采用工业级设计，可以使RS-485/422信号延伸4000英尺（1200米）或再增加32个连接点，同时具有很强的防雷和光电隔离保护功能，能为两端的RS-485/422设备提供有效的保护。RS485中继器它支持RS-485总线与RS-422总线的自动切换，无需人工调拨。是增强RS-485/422信号的最好选择！      >>产品特性：                      1.  产品安装方便、可选择壁挂式或导轨安装                       2.  接线采用五位接线端子，方便布线                       3.  高效的防雷管可以有效地抑制闪电(Lightning)和ESD，                    4.  提供每线600W的雷击浪涌保护功率                    5.  增加RS-422/RS-485总线网络中485设备的数目.                       6.  能够提供3500V的隔离电压，可以有效的防止雷击和共地干扰。                       7.  采用数据流向控制技术，自动判数据传输方向，零延时设计，自动侦测串口信号速率                   8.  能够有效地延长RS-422/RS-485信号1200米。                       9.  全金属外壳，防静电，抗干扰能力强。                >>技术参数：                      ◆ 接口特性：串口符合EIARS-232/485/422协议                         ◆ 电气接口：接口（五位接线端子）                        ◆ 传输介质：超五类双绞屏蔽线或者485专用线                    ◆ 传输距离：每增加一个中继器，可使您的485网络再延长1200m                          ◆ 通信速率：300---115200bps                         ◆ 挂接点数：32个标准节点                         ◆ 隔离电压：2500V连续 7000V脉冲                         ◆ 保护等级：600W浪涌保护,15KV静电保护                    ◆ 工作方式：异步工作,点对点或多点,2线半双工,4线全双工                          ◆ 隔 离  度：隔离电压3000V                          ◆ 传输距离：RS-485/RS-422端1200米                           ◆ 尺      寸：95L*65W*25H（毫米 ）                          ◆ 使用环境：温度：-20℃－60℃，湿度：5％—95％                             >>应用领域：                    用于点对点、点对多点通讯、工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散分布系统、闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统 。电信通讯系统、银行、保险系统、 远程分散式设备控制、智能自动报警及消防联动系统、楼宇自动控制系统、大型零售系统、网络家电等。

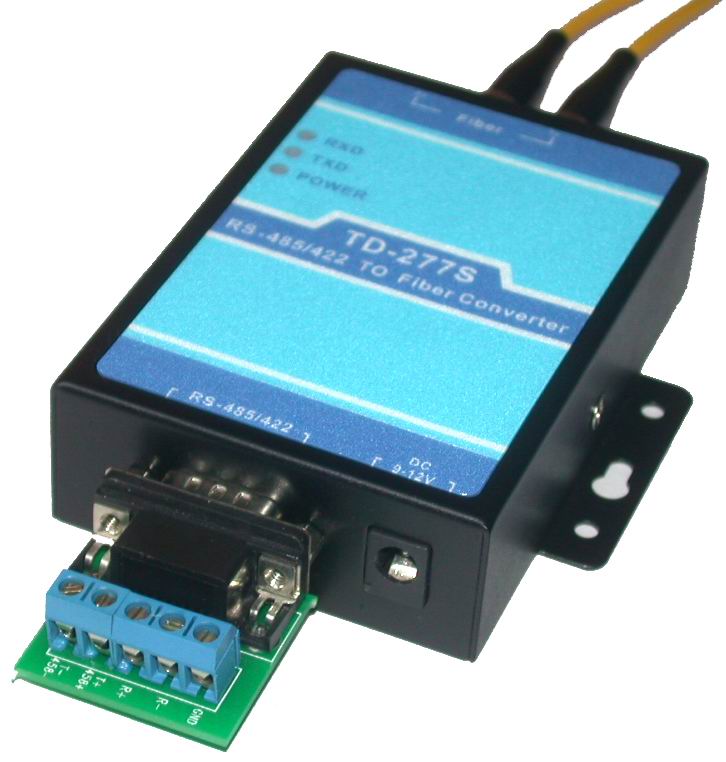

            TD-277SM/S是一款RS-485/422串口到单模光纤的转换器（又称光猫，光纤MODEM，光纤调制解调器）。是深圳市天地华杰科技有限公司为了解决RS-485/422串口信号与单模光纤信号之间的通信而专业设计。TD-277SM/S，RS485光纤转换器能够为用户提供RS-485/422串口端到光纤端的数据透明传输，用户不需更改已有软件，就可以把串口信号稳定，长距离地传输到远端。TD-277SM/S，RS485光纤转换器采用成对使用的工作方式，能更便捷的把用户的串口信号通过光纤传输再还原为串口信号。在光纤中传输中是光信号，不存在导电性，也不会受到电磁波及雷电的影响，因而具有很强的抗干扰能力。特别适合在工作环境比较苛刻，距离较远的户外场合下使用。 >>产品特性：                  1. 光信号透明的转换成RS-485/422信号，无需跳线设置，自动进行切换                   2. 特有的零延时自动收发转换技术和波特率自适应技术                   3. 自动控制数据流向，不需要任何握手信号（如RTS、DTR等）                    4. 电源部分具有正负极防接反和内部过流保护                   5. 产品克服了传统RS-485/422信号传输距离短，抗干扰能力差等缺点                   6. 解决了电磁干扰、地环干扰及雷击和浪涌的难题，保证了通信的可靠性、安全性                   7. 产品支持壁挂式、工业导轨式安装                   8. 支持RS-485/422（五位接线端子）接口                     9. 自动侦测串口速率、判别和控制数据传输方向                    10. 工作波长：1310nm                   11. 最大通信速率500Kbps                    12. 单模可选ST/SC/FC接口                   13. 单模通信达到20/40/60/80/100公里                   14. 接口提供1500W浪涌保护，15KV静电保护                    15. 单/双纤可根据客户需求配置    >>技术参数：    >>应用领域：                   广泛用于楼宇自动化控制、停车场设备联网控制、交通联网控制、PLC控制与管理、POS机的联网、LED屏幕控制、工厂、车间、矿井、银行、油田监控、电气、航海通信 、其他RS-485/422设备联网应用等领域。                  ◆ 标准符合：EIA RS-485/422标准，  光纤信号  IN,OUT                     ◆ 工作模式：RS-485/422无需跳线，点对点传输                     ◆ 方向控制：采用数据流向自动控制技术,自动判别和控制数据传输方向                       ◆ 光纤波长：1310nm                      ◆ 电口传输距离：RS-485/422口1200米,                     ◆ 光口传输距离：单模20/40/60/80/100公里                     ◆ 接口保护：600W浪涌保护、1500V静电保护                         ◆ 适用光纤：单模62.5/125μm                    ◆ 传输速率：300---115200bps自适应(RS-485/422口)                    ◆ 总线负载：可挂接32个设备                    ◆ 浪涌保护：具有600W雷击、浪涌保护                    ◆ 电气接口：RS-485为五位接线端子，  电源为3.5mm插座                    ◆ 输入电压：+5VD或6--12VDC直流电源（可选）                  ◆ 安装方式：壁挂式和工业DIN导轨（选配）                  ◆ 工作温度：-25℃到70℃                  ◆ 存储温度：-40℃到85℃                   ◆ 相对湿度：5%到95%                      ◆ 设备功耗：2W

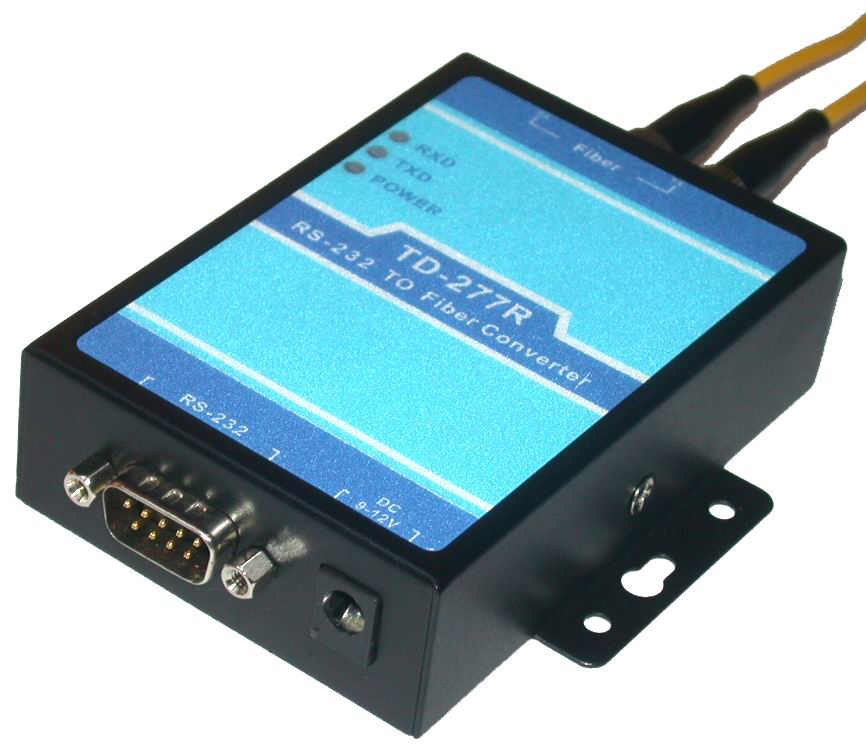

             TD-277MM/R是一款RS-232串口到多模光纤的转换器（有称光猫，光纤MODEM，光纤调制解调器）。是深圳市天地华杰科技有限公司为了解决RS-232串口信号与多模光纤信号之间的通信而专业设计。TD-277MM/R，RS232光纤转换器能够为用户提供RS-232串口端到光纤端的透明传输，用户不需更改已有软件，就可以把串口信号稳定，长距离地传输到远端。TD277MM/R，RS232光纤转换器采用成对使用的工作方式，能更便捷的把用户的串口信号通过光纤传输再还原为串口信号。在光纤中传输中是光信号，不存在导电性，也不会受到电磁波及雷电的影响，因而具有很强的抗干扰能力。特别适合在工作环境比较苛刻，距离较远的户外场合下使用。 >>产品特性：                  1. 光信号透明的转换成RS-232信号，无需跳线设置，自动进行切换                   2. 特有的零延时自动收发转换技术和波特率自适应技术                   3. 自动控制数据流向，不需要任何握手信号（如RTS、DTR等）                    4. 电源部分具有正负极防接反和内部过流保护                   5. 产品克服了传统RS-232信号传输距离短，抗干扰能力差等缺点                   6. 解决了电磁干扰、地环干扰及雷击和浪涌的难题，保证了通信的可靠性、安全性                   7. 产品支持壁挂式、工业导轨式安装                   8. 支持RS232（DB9母头）接口                     9. 自动侦测串口速率、判别和控制数据传输方向                    10. 工作波长：850nm、1310nm（多模）                   11. 最大通信速率500Kbps                    12. 多模可选ST/SC/FC接口                   13. 多模通信达到2公里                   14. 接口提供1500W浪涌保护，15KV静电保护                    15. 单/双纤可根据客户需求配置    >>技术参数：                   ◆ 标准符合：EIA RS-232标准，  光纤信号  IN,OUT                     ◆ 工作模式：RS-232无需跳线，点对点传输                     ◆ 方向控制：采用数据流向自动控制技术,自动判别和控制数据传输方向                       ◆ 光纤波长：多模850nm,1310nm                      ◆ 电口传输距离：RS-232口15米,                     ◆ 光口传输距离：多模2公里                     ◆ 接口保护：600W浪涌保护、1500V静电保护                         ◆ 适用光纤：多模62.5/125μm                    ◆ 传输速率：300---115200bps自适应(RS-232口)                    ◆ 总线负载：可挂接1个设备                    ◆ 浪涌保护：具有600W雷击、浪涌保护                    ◆ 电气接口：RS-232为DB9孔  电源为3.5mm插座                    ◆ 输入电压：+5VD或6--12VDC直流电源（可选）                  ◆ 安装方式：壁挂式和工业DIN导轨（选配）                  ◆ 工作温度：-25℃到70℃                  ◆ 存储温度：-40℃到85℃                   ◆ 相对湿度：5%到95%                      ◆ 设备功耗：2W                    >>应用领域：                    广泛用于楼宇自动化控制、停车场设备联网控制、交通联网控制、PLC控制与管理、POS机的联网、LED屏幕控制、工厂、车间、矿井、银行、油田监控、电气、航海通信 、其他RS-232/485设备联网应用等

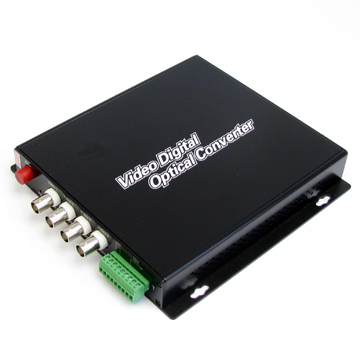

8路视频数字复用光端机采用国际最先进的数字视频及光纤传输技术，将8路视频信号在单芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。。 >>视频技术指标：  视频通道数目：8路正视频 视频带宽：8MHz 量化等级：10位 加权信噪比：>80dB 微分增益：数据技术指标：  通道数目：1路485反向数据 数据接口信号： RS-232/422/485/开关信号（可选） 码速率： 0~384Kbps 误码率：≤ 10-9 接口类型：工业接线端子 >>音频技术指标： 输入 /输出电压： 0.5VP-P－4VP-P 音频带宽：20Hz~20kHz 总谐波失真： >环境要求： 环境温度：-40 ℃～+85 ℃ 贮存温度：-45 ℃～+95 ℃ 相对湿度：0～95% (无冷凝结) 额定供电电压： AC85-260V/50Hz MTBF：≥ 105小时 电源功耗：2.5 w（Input:DC5V 1000mA） >>光学特性（光纤传输特性）：   类型/参数 光纤接口 类型 正向发射波长 (nm) 反向发射波长 (nm) 发射功率 dBm 接收灵敏度 dBm 光饱合度 dB 传输距离 Km 最大光功率 预留量dbm 光损耗 dBm/Km 光纤种类（单纤或双纤） FC/PC、ST/PC、SC/PC 多模 FC 850、1310   -19.5~-16 -36 -9 0~2 12 1 850/1310nm(多模) 单模 FC 1310   -15~-10 -34 -8 0~20 20 0.5 单模(9/125um) FC 1310   -12~-5 -36 -3 0~40 25 0.5 单模(9/125um) FC 1310   -10~-5 -38 -3 0~60 25 0.25 单模(9/125um) FC 1310DFB   -5~0 -38 +2 0~100 30 0.25 单模(9/125um)   >>应用图例：

  4路视频数字复用光端机采用国际最先进的数字视频及光纤传输技术，将4 路视频信号在单芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。。 >>视频技术指标：  视频通道数目：4路正视频 视频带宽：8MHz 量化等级：10位 加权信噪比：>80dB 微分增益：数据技术指标：  通道数目：1路485反向数据 数据接口信号： RS-232/422/485/开关信号（可选） 码速率： 0~384Kbps 误码率：≤ 10-9 接口类型：工业接线端子 >>音频技术指标： 输入 /输出电压： 0.5VP-P－4VP-P 音频带宽：20Hz~20kHz 总谐波失真： >环境要求： 环境温度：-40 ℃～+85 ℃ 贮存温度：-45 ℃～+95 ℃ 相对湿度：0～95% (无冷凝结) 额定供电电压： AC85-260V/50Hz MTBF：≥ 105小时 电源功耗：2.5 w（Input:DC5V 1000mA） >>光学特性（光纤传输特性）：   类型/参数 光纤接口 类型 正向发射波长 (nm) 反向发射波长 (nm) 发射功率 dBm 接收灵敏度 dBm 光饱合度 dB 传输距离 Km 最大光功率 预留量dbm 光损耗 dBm/Km 光纤种类（单纤或双纤） FC/PC、ST/PC、SC/PC 多模 FC 850、1310   -19.5~-16 -36 -9 0~2 12 1 850/1310nm(多模) 单模 FC 1310   -15~-10 -34 -8 0~20 20 0.5 单模(9/125um) FC 1310   -12~-5 -36 -3 0~40 25 0.5 单模(9/125um) FC 1310   -10~-5 -38 -3 0~60 25 0.25 单模(9/125um) FC 1310DFB   -5~0 -38 +2 0~100 30 0.25 单模(9/125um)   >>应用图例：

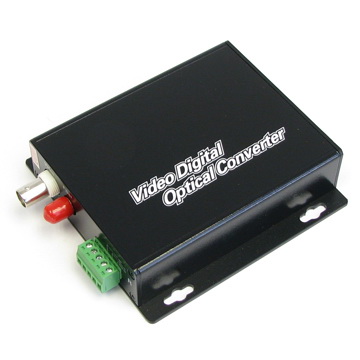

1 路视频数字复用光端机采用国际最先进的数字视频及光纤传输技术，将1 路视频信号在单芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。。 >>视频技术指标：  视频通道数目：1路正视频 视频带宽：8MHz 量化等级：10位 加权信噪比：>80dB 微分增益：数据技术指标：  通道数目：1路485反向数据 数据接口信号： RS-232/422/485/开关信号（可选） 码速率： 0~384Kbps 误码率：≤ 10-9 接口类型： >>音频技术指标： 输入 /输出电压： 0.5VP-P－4VP-P 音频带宽：20Hz~20kHz 总谐波失真： >环境要求： 环境温度：-40 ℃～+85 ℃ 贮存温度：-45 ℃～+95 ℃ 相对湿度：0～95% (无冷凝结) 额定供电电压： AC85-260V/50Hz MTBF：≥ 105 小时 电源功耗：2.5 w（Input:DC5V 1000mA） >>光学特性（光纤传输特性）：   类型/参数 光纤接口 类型 正向发射波长 (nm) 反向发射波长 (nm) 发射功率 dBm 接收灵敏度 dBm 光饱合度 dB 传输距离 Km 最大光功率 预留量dbm 光损耗 dBm/Km 光纤种类（单纤或双纤） FC/PC、ST/PC、SC/PC 多模 FC 850、1310   -19.5~-16 -36 -9 0~2 12 1 850/1310nm(多模) 单模 FC 1310   -15~-10 -34 -8 0~20 20 0.5 单模(9/125um) FC 1310   -12~-5 -36 -3 0~40 25 0.5 单模(9/125um) FC 1310   -10~-5 -38 -3 0~60 25 0.25 单模(9/125um) FC 1310DFB   -5~0 -38 +2 0~100 30 0.25 单模(9/125um)   >>订货信息： 型号定义如下：（TD代表公司，V代表视频，D代表数据，A代表音频，K代表开关量或报警，E代表以太网，P代表电话，M代表多模，S代表单模 ，后面的数字代表距离数） 例如：TD-1V1D1A/S40 就是一路视频加一路数字加一路音频单模40公里的光端机 1~8V通常为：单纤、单模、传20KM、FC接口； 10~32V通常为：双纤、单模、20KM、FC接口； 如需40KM、60KM、80KM订货时需要特别说明。   型 号 描 述 包装方式 型号规格（光纤标配接口为“FC”口） 最大传输距离(km) TD-1V-M 独立式  1路视频数字光端机 2公里（多模） TD-1V –S20 独立式 1路视频数字光端机 20公里（单模） TD-1V1DR 独立式 1路视频+1路反向数据   TD-1V1DB 独立式 1路视频+1路双向数据

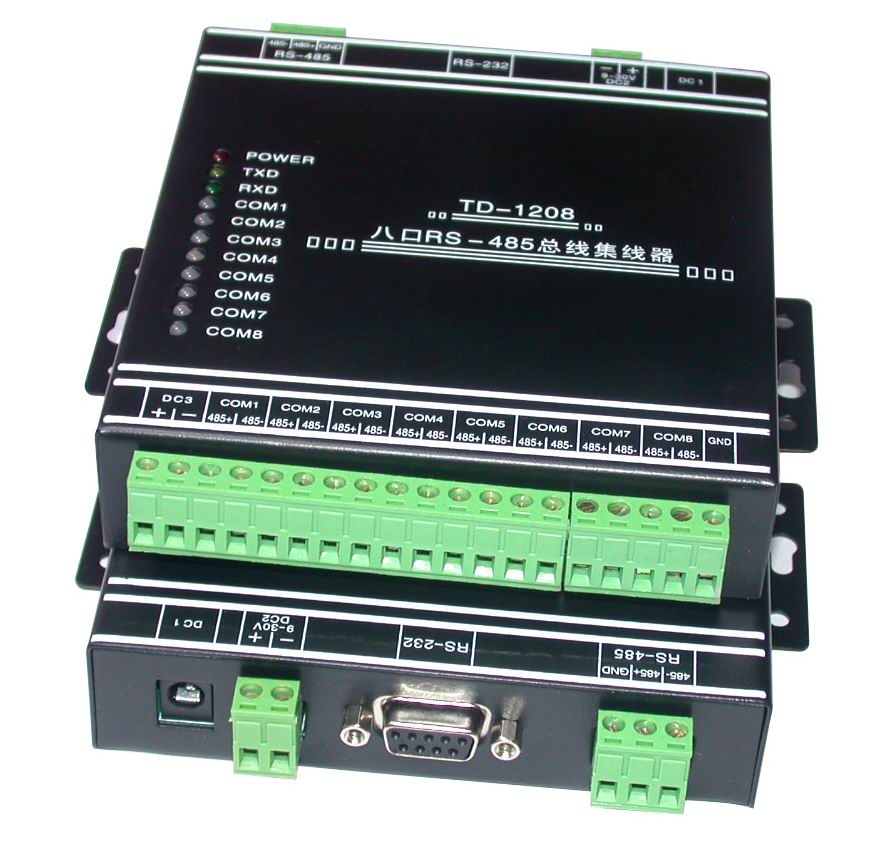

TD-1208是一款RS-485集线器（又称RS-485总线分割集中器，RS-485HUB）。是深圳市天地华杰科技有限公司为了解决复杂电磁场环境下RS-485总线大系统中星型布线而专业设计。该RS485集线器采用双向透明传输，RS485集线器它能够把一路RS-485或一路RS-232总线分割为8路RS-485总线，或者把8路RS-485信号汇集到一路RS-485或一路RS-232总线上来。并且每个端口都独立具有光隔、短路、开路保护功能。在系统发生故障的时候，内置的控制器能够及时的切断有故障的端口。使RS485集线器保证每一端口都起到独立工作，达到互不干扰的效果。每个端口可同时连接32个接点，可延长1200米RS-485信号。是改变RS-485总线布线中单一结构的最好选择。 >>产品特性：                    1. 输入端提供RS-232和RS-485两个接口，输出端提供8个RS-485接口                   2. 通信速率300～115200bps自适应，免除了手动设置波特率的麻烦                     3. 每路RS-485接口带防雷防浪涌功能，每路RS-485接口之间相互隔离，互不干扰。                  4. 电源为外部供电方式，提供同心插座和双端子接线柱两种供电方法。                  5. 多个TD-1208可以五级级联。                   6. 每路接口可接32个标准RS-485设备（节点）                    7. 具备零延时自动收发转换功能                    8. 独有的电路自动检测功能                    9. 支持热拔插功能、即插即用                    10. 能够适应用户的任何应用软件                     11，可当做8个RS-232到RS-485转换器来使用                 12. 自适应通信速率功能    >>技术参数：                   ◆ 接口标准：兼容EIA/TIA的RS-232C和RS-485标准                     ◆ 通信速率：300～115200bps自适应                     ◆ 通信距离：每个通信口可以使您的网络延伸1200m                     ◆ 数据流控：功能复用口（COM）的RS232口无须RTS/CTS硬件流控，为自动流控                      ◆ 接口特征： 4路独立的RS-485信号输出，每路接口之间彼此独立                     ◆ 连接设备： 多机通信32、64、128个节点                     ◆ 电气接口:  RS-232（DB9母头），RS 485（接线端子）                   ◆ 传输介质： 超五类双绞屏蔽线或者RS-485专用线                      ◆ 工作方式： 异步工作,点对点或多点,2线半双工                      ◆ 隔 离 度： 隔离电压3500V                      ◆ 传输距离： RS-485端1200米,RS-232端建议不超过5米                      ◆ 尺      寸：  120*85*26毫米                      ◆ 使用环境： 温度：-20℃－60℃，湿度：5％—95％                    >>应用领域：                  工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散分布系统、闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统 。电信通讯系统、银行、保险系统、 远程分散式设备控制、智能自动报警及消防联动系统、楼宇自动控制系统、大型零售系统、网络家电等。

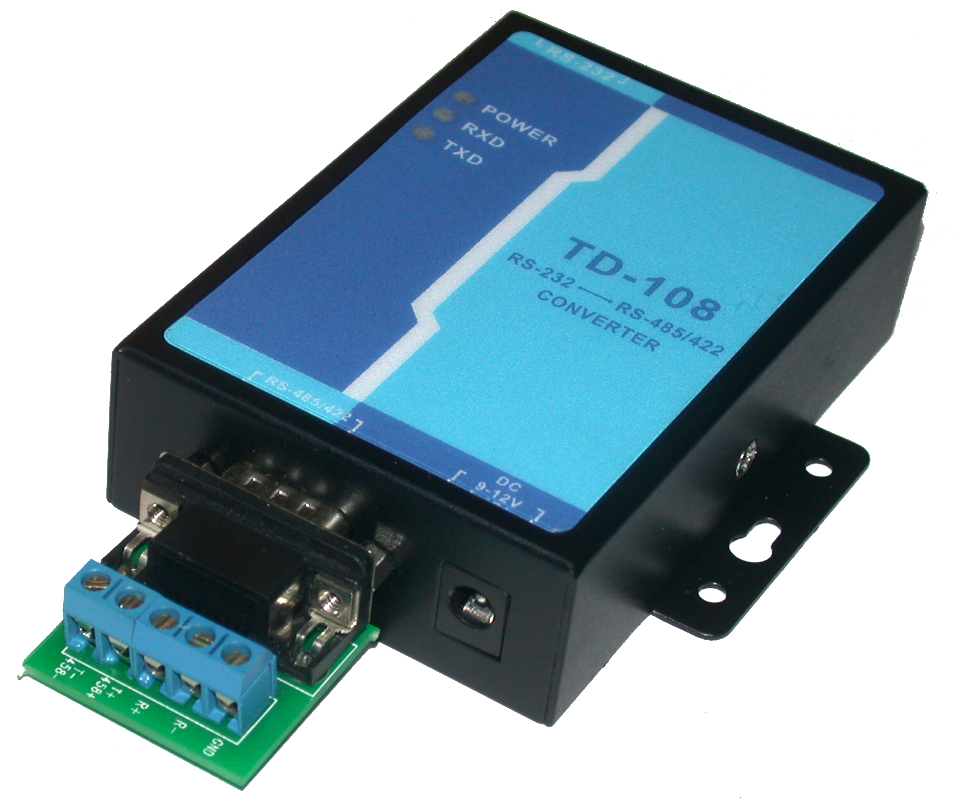

               TD-108是一款有源防雷光隔型RS-232到RS-485/422的转换器（又称RS-485/422光电隔离器、光隔型串口转换器，RS485转换器），是深圳市天地华杰科技有限公司为了更好解决和保护RS-232串口设备与RS-485/422串口设备之间的数据通信而专业设计。该RS485转换器能够将单端的RS-232信号透明的转换为平衡差分的RS-485或RS-422信号，同时具有自动识别RS-485/RS-422信号的功能，无需人工调拨。RS485转换器同时采用两种隔离手段：一种是防雷管和光藕隔离，第二种是电路隔离，双管其下，极强地起到了防雷和光电隔离功能。RS485转换器连接可实现点到点，点到多点的连接。点到多点连接时可连接128个RS-485/RS-422设备。RS485转换器是户外扩展系统的最好选择！ >>产品特性：                   1. 内置高速光藕隔离器，提供3500V的光电隔离电压，快速的瞬态电压抑制器。                     2. 自动发送／接收数据，无需外部的流量控制信号（RTS）                     3. 能够连接128个RS-485或RS-422接口设备　                      4. 电源及双色数据流量指示灯，可检测故障点　                      5. 异步半双工（RS-485）或异步全双工（RS-422）通用，无需跳线设置　                      6. RS-485／422提供每线光电隔离及600W的防雷保护和防止共地干扰　 　                      7. 适用于一切所使用的通讯软件，随插即用　                      8. 支持DOS／WIN95／WIN98／WIN2000／NT／XP　Linux等    >>技术参数 :                      ◆ 接口特性：兼容EIA/TIA的RS-232C/RS-485/RS-422标准。                     ◆ 电气接口：RS-232C接口（DB9母型），RS-485/422接口（五位接线端子）。                     ◆ 工作方式：异步半双工或异步全双工。                     ◆ 传输速率：300—115200BPS                     ◆ 传输距离：0—5公里                     ◆ 传输介质：RS-485/422专用屏蔽线。                     ◆ 保护等级：600W浪涌保护,15KV静电保护，隔离电压3500V。                     ◆ 使用环境：-10℃－50℃，相对湿度5%-95%。                     ◆ 尺        寸：91mm*66mm*25mm.                     ◆ 外接电源：电压9v-12v，电流100mA                  >>应用领域：                     工业控制自动化系统，停车场系统，考勤、门禁、售饭，一卡通系统，闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统，医疗系统。

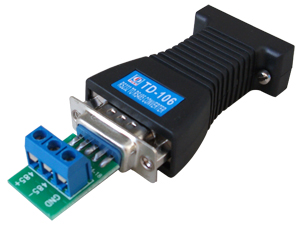

 TD-106是一款无源RS-232到RS-485的转换器（又称RS-485双向转换器、码转换器）。是深圳市天地华杰科技有限公司为了解决RS-232串口设备与RS-485串口设备之间的通信而设计的。RS485转换器采用独有的窃电技术（RS-232端三脚窃电），无需外接电源，内置流量控制芯片，具有零延时自动转换功能。该RS485转换器能将单端的RS-232 信号转为平衡差分的RS-485 信号。同时还具有体积小、传输距离远、速率高、性能稳定等特性。      广泛用于电力系统、工业自动化控制、门禁/一卡通系统中，是一种性能价格比优良的数据接口转换产品。

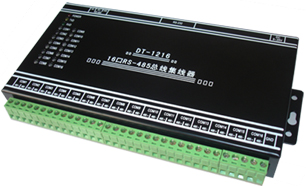

    TD-1216是一款是十六口RS-485集线器（又称RS-485总线分割集中器，RS-485HUB）。是深圳市天地华杰科技有限公司为了解决复杂电磁场环境下RS-485总线大系统中星型布线而专业设计。该RS485集线器采用双向透明传输，RS485集线器它能够把一路RS-485或一路RS-232总线分割为十六路RS-485总线，或者把十六路RS-485信号汇集到一路RS-485或一路RS-232总线上来。并且每个端口都独立具有光隔、短路、开路保护功能。在系统发生故障的时候，内置的控制器能够及时的切断有故障的端口。使RS485集线器保证每一端口都起到独立工作，达到互不干扰的效果。每个端口可同时连接32个接点，可延长1200米RS-485信号。是改变RS-485总线布线中单一结构的最好选择。 >>产品特性：           1. 输入端提供RS-232和RS-485两个接口，输出端提供十六个RS-485接口                   2. 通信速率300～115200bps自适应，免除了手动设置波特率的麻烦                     3. 每路RS-485接口带防雷防浪涌功能，每路RS-485接口之间相互隔离，互不干扰。                  4. 电源为外部供电方式，提供同心插座和双端子接线柱两种供电方法。                  5. 多个TD-1216可以五级级联.                   6. 每路接口可接32个标准RS-485设备（节点）                    7. 具备零延时自动收发转换功能                    8. 独有的电路自动检测功能                    9. 支持热拔插功能、即插即用                    10. 能够适应用户的任何应用软件                     11，可当做四个RS-232到RS-485转换器来使用                 12. 自适应通信速率功能    >>技术参数：           ◆ 接口标准：兼容EIA/TIA的RS-232C和RS-485标准                     ◆ 通信速率：300～115200bps自适应                     ◆ 通信距离：每个通信口可以使您的网络延伸1200m                     ◆ 数据流控：功能复用口（COM）的RS232口无须RTS/CTS硬件流控，为自动流控                      ◆ 接口特征： 十六路独立的RS-485信号输出，每路接口之间彼此独立                     ◆ 连接设备： 多机通信32、64、128个节点                     ◆ 电气接口:  RS-232（DB9母头），RS 485（接线端子）                   ◆ 传输介质： 超五类双绞屏蔽线或者RS-485专用线                      ◆ 工作方式： 异步工作,点对点或多点,2线半双工                      ◆ 隔 离 度： 隔离电压3500V                      ◆ 传输距离： RS-485端1200米,RS-232端建议不超过5米                     ◆ 使用环境： 温度：-20℃－60℃，湿度：5％—95％   >>应用领域：  工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散分布系统、闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统 。电信通讯系统、银行、保险系统、 远程分散式设备控制、智能自动报警及消防联动系统、楼宇自动控制系统、大型零售系统、网络家电等。
