介绍
　　RS9110 N-11-24模块是一个基于完整的IEEE802.11BGN协议的无线设备服务器，它可以直接向任何使用串行或SPI接口进行数据传输的设备提供无线接口。它集成了MAC，基频处理器，带有功率放大器的射频收发以及所有无线局域网协议和配置功能，包含在嵌入式固件中的网络协议，为各种应用提供一个完全自足的基于802.11n协议的无线局域网解决方案。

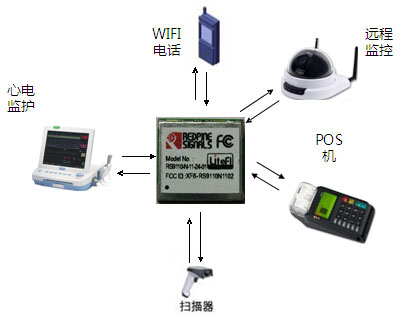

应用框图
　　


应用领域
　　●远程监控
●无缝Wi-Fi连接应用处理器
●工业M2M通信
●POS机
●测量（停车计时器，电表，功率表等）
●安全摄像机和监视设备
●物流和货运管理
●仓储
●数字相框
●医疗应用，包括病人情况的监测，远程诊断等

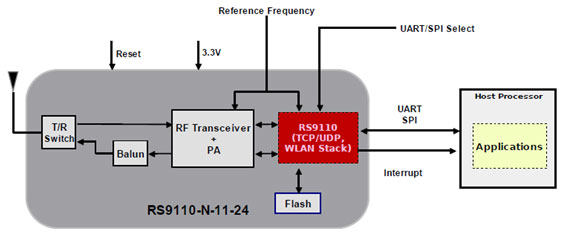

原理框图
　　


模块top实物图
　　


模块bottom实物图
　　


功能特点：
　　●符合802.11b / g和单流802.11n
●完全独立的串行到无线功能
●基础模式网络支持WEP（64和128bit），WPA2-AES的加密模式
●Ad-hoc模式下支持WEP（64和128bit）加密模式
●通过UART和SPI同主机接口
●可终止的TCP和UDP连接。
●超低功耗运行，节电模式
●最大调度灵活性的Ad-Hoc和基础模式
●单电源3.1至3.6V操作
●外部天线接口
●模块尺寸13.7毫米x 12.9毫米x1.7毫米
