1.         模块介绍

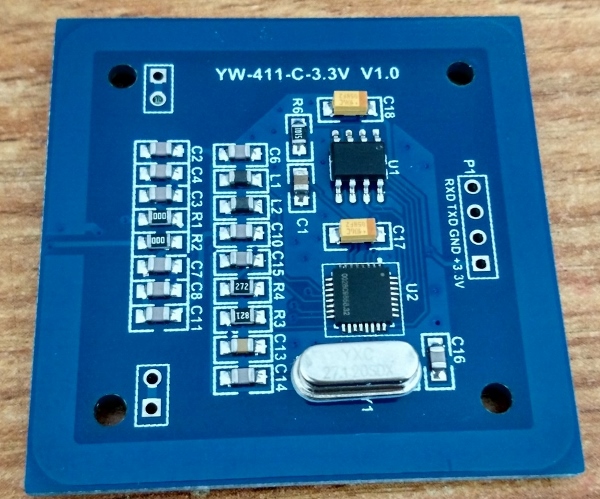

2016年北京友我科技有限公司推出了超低价的RFID模块，型号为YW-411，价格只要35元。YW-411是一种天线一体高频RFID模块，主要读卡类型为M1卡，S50，FM08等相关卡片，尺寸只有45*45mm，供电电压3.3VDC，使用TTL的UART（串口）进行通信，可工作于被动读卡和主动寻卡两种模式。这种集多种功能于一身，尺寸较小，而价格还不及一个芯片的价格，到底性能怎么样呢，今天我们拿到了YW-411的样品，我们将对其进行一个全方位的性能检测。下图为我们拿到的YW-411 RFID模块样品。

2.         测试内容

基于用户使用的角度，我们将从以下几个方面来测试。

a)         外观

b)         焊接工艺

c)         读卡距离

d)         连续读卡的稳定性

e)         读卡时的工作电流

3.         测试所需设备

为了测拭YW-411模块，我们准备了以下设备和软件：

a)         USB转TTL串口数据线(带3.3VDC供电)

b)         S50和FM08智能卡各一张

c)         串口调试助手软件

4.         测试方法

a)         外观

刚拿到YW-411模块，感觉眼前一亮，不同于别的绿色的PCB板，这个是蓝色的，很亮丽。布局整齐的电子元器件，在这个狭小的区域布局紧凑而并不显得拥挤。模块四角有4个安装孔，同时设计了插针的固定孔，可见设计师考虑的很全面，不管是固定在别的外壳上还是固定在PCB主板上，都有很简单的固定方式。

b)        焊接工艺

整个模块焊接上整齐干净，没有毛刺，是使用SMT自动贴片机生产的。

c)         读卡距离

为了做读卡距离测试和稳定性测试，我们要准备相关的数据线连接。我们先用4根排线一端连接USB转串口的接头上，另一端按照YW-411模块接口的顺序VCC，GND，TXD，RXD焊接好插针，同时将模块接头处焊接一个4位的插针座。这样数据线连接部分就做好了，下面只需要将按照模块接口顺序将数据线的插针插在模块的插针座里就可以用了。

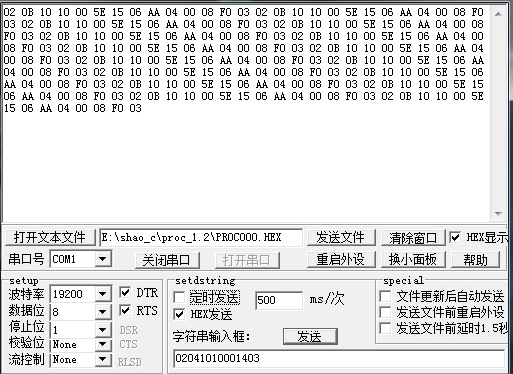

打开串口调试助手，选择COM口，波特率19200，使用HEX模式发送和接收，按照YW-411模块说明书输入读卡指令：02041010001403，如下图所示：

勾选”定式发送”，即可实现每500ms读一次卡。我们将分别使用NXP的S50卡和复旦的FM08卡进行测试，测试结果如下

S50读卡距离：65mm

FM08的读卡距离：67mm

d)        连续读卡的稳定性

我们用两种卡，分别在试0到65mm距离内匀速移动，都没有盲区。然后将卡固定在50mm处，对卡片进行连续5小时的连续读卡，最终没有发现一次失败，全部为读卡成功。RFID模块YW-411同时具有读和写的功能，由于串口调试助手操作的不便，在此只测试了该模块的读功能。

e)         读卡时的工作电流

读卡工作电流23mA，工作没有卡片时16mA

5.         测试结果

测试结果稳定可靠。

6.         评价

RFID模块YW-411尺寸小，外观整洁漂亮，读卡距离合适，性能稳定可靠，而价格仅仅需要35元，是一款值得推荐的RFID模块。当你的设备批量大，对成本又比较敏感，不如选择YW-411吧，可以为您节省大量的财力。

（附注：北京友我科技有限公司是一家专注于RFID技术的新一代高新技术公司）
