1 　概述
　　ARCM剩余电流式电气火灾探测器安装在0.4kV低压配电系统中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。
　　适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。

2 　适用环境
　　工作温度：-10℃~+55℃
　　储存温度：-20℃~+70℃
　　相对湿度：≤95%不结露
　　海拔高度：≤2500m
　　污染等级：Ⅲ级，安装类别：Ⅲ级

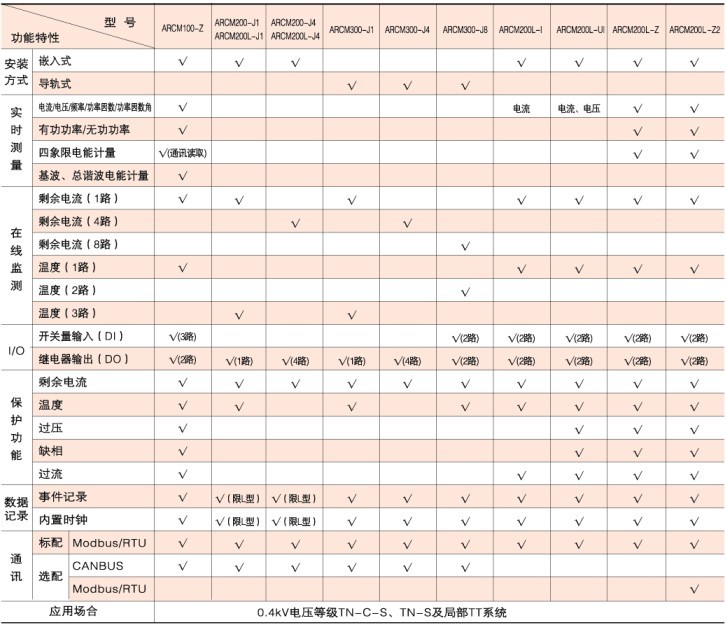

3 　探测器选型一览表

3.3　ARCM200L-I、ARCM200L-UI、ARCM200L-Z、ARCM200L-Z2监控探测器

3.3.1　功能

● 实时监测一路剩余电流，一路温度。可选配三相电流,三相电压,频率,功率,四象限电能等电参量监测(具体见仪表选型)；
● 具有剩余电流保护,温度保护。可选配过流保护,过压保护,缺相保护等多种保护功能(具体见仪表选型)；
● 提供两路开关量输入功能,一路做开关反馈信号,一路做消防联动信号；
● 提供两路继电器输出功能,一路做报警输出,一路做脱扣输出；
● 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。

注1：ARCM200L-I： 三相电流监测，过流保护
　　 ARCM200L-UI：三相电压电流监测，过压、缺相、过流保护
　　 ARCM200L-Z： 三相电压、电流、功率、频率、四象限电能监测，过压、缺相、过流保护
　　 ARCM200L-Z2： 三相电压、电流、功率、频率、四象限电能监测，过压、缺相、过流保护

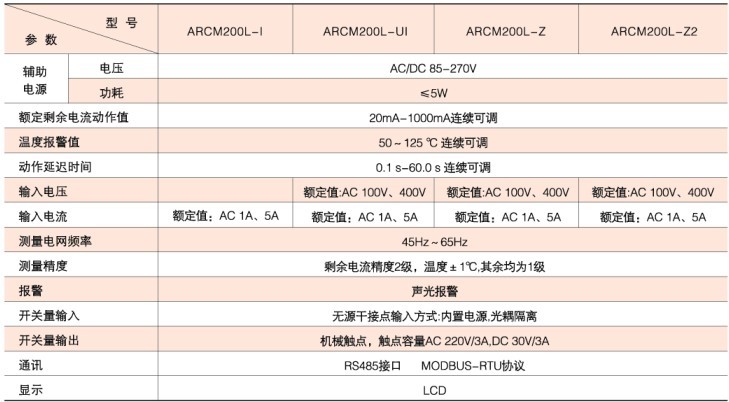

3.3.2　技术参数

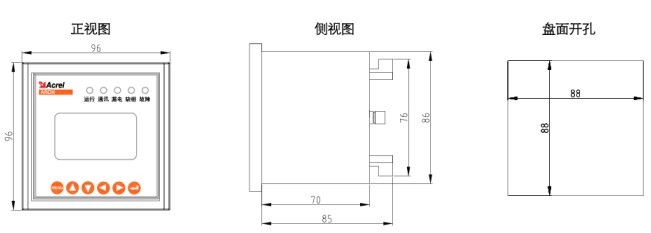

3.3.3　外形及安装尺寸(mm)

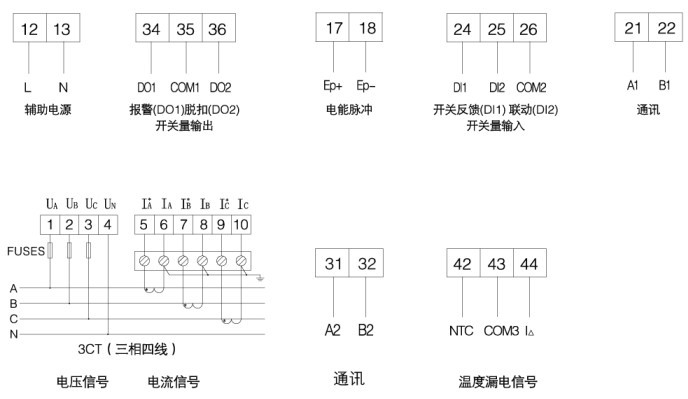

3.3.4　接线端子
