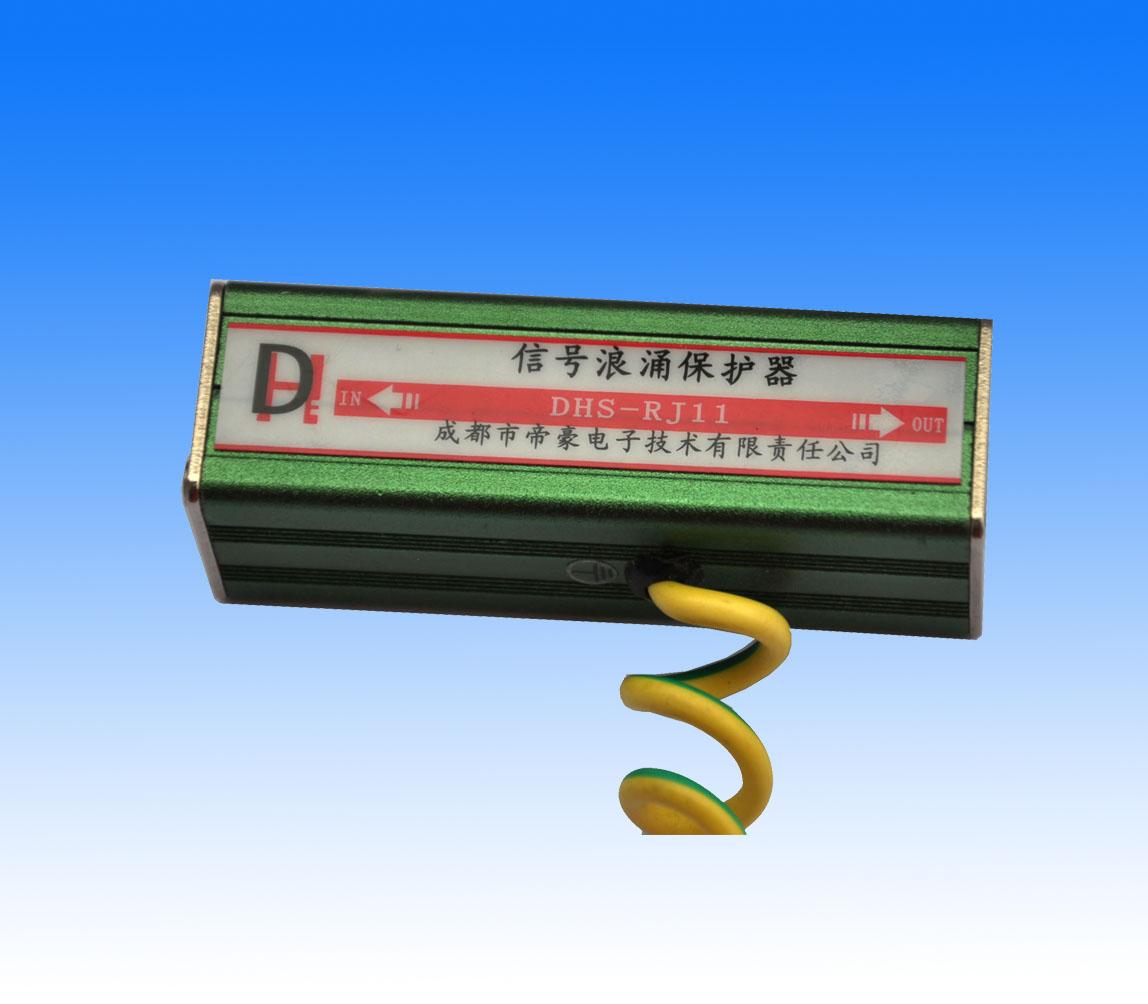

■型号说明     DHS-RJ11通讯信号浪涌保护器  品牌：帝豪  ■产品介绍    本产品采用金属外壳，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。本产品为串联方式，适用于宽带数据网ADSL、PSTN、FAX或Modem租用设备电信网络接口I/O保护。采用串联方式连接，安装于被保护设备之间，接口为标准RJ11接口。 ■产品特点:       1.多级保护，流通容量大；    2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；    3.内置快速半导体保护器件，响应速度快；    4.低电容、电感设计，传输性能优越；    5.高传输频率，插入损耗小；    6.限制电压极低；      7.生产工艺先进，外形美观；    8.安装维护方便。 ■产品参数   技术参数/型号 DHS-RJ11 标称工作电压Uo 5-110V 最大持续工作电流IL 200mA 标称放电电流In(8/20) 5kA 最大放电电流Imax(8/20) 10kA 限制电压Up 20-300V 响应时间tA ≤1ns 传输速率Vs 2MBps 插入损耗aE ≤0.5db 温度范围 -40℃/+70℃ 保护针脚 一对线 连接形式 RJ11 防护等级 IP20 外形尺寸(mm) 83×25×25

■型号说明     DHS-RJ45/24K网络机架式信号浪涌保护器  品牌：帝豪  ■产品介绍    帝豪信号防雷产品采用金属外壳，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。适用于各种计算机网络，服务器，路由器，HUB，交换机，宽带等。安装在数据线LPZ 2-3界面之间的RJ45接口上。 ■产品特点:       1.多级保护，流通容量大；    2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；    3.内置快速半导体保护器件，响应速度快；    4.低电容、电感设计，传输性能优越；    5.高传输频率，插入损耗小；    6.限制电压极低；      7.生产工艺先进，外形美观；    8.安装维护方便。 ■产品参数 RJ45信号浪涌保护器 技术参数/型号 DHS-RJ45(1000M)   DHS-RJ45(100M)  DHS-RJ45/16K(100M)    DHS-RJ45/24K(100M)  保护路数 1路  1路  16路  24路 标称工作电压Un 5V 5V 标称放电电流In(8/20) 5kA 5kA 最大放电电流Imax(8/20) 10kA 10kA 限制电压Up ≤24V ≤24V 响应时间tA ≤1ns ≤1ns 传输速率Vs 1000MBps 100MBps 插入损耗aE ≤0.3db ≤0.3db 温度范围 -40℃/+70℃ 保护针脚 1-2,3-6,4-5,7-8脚 连接形式 RJ45 RJ45 RJ45/19英寸标准机架 防护等级 IP20

■型号说明     DHS-RJ45网络信号浪涌保护器  品牌：帝豪  帝豪信号防雷产品采用金属外壳，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。 ■产品特点:       1.多级保护，流通容量大；    2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；    3.内置快速半导体保护器件，响应速度快；    4.低电容、电感设计，传输性能优越；    5.高传输频率，插入损耗小；    6.限制电压极低；      7.生产工艺先进，外形美观；    8.安装维护方便。   RJ45信号浪涌保护器 技术参数/型号 DHS-RJ45(1000M)   DHS-RJ45(100M)  DHS-RJ45/16K(100M)    DHS-RJ45/24K(100M)  保护路数 1路  1路  16路  24路 标称工作电压Un 5V 5V 标称放电电流In(8/20) 5kA 5kA 最大放电电流Imax(8/20) 10kA 10kA 限制电压Up ≤24V ≤24V 响应时间tA ≤1ns ≤1ns 传输速率Vs 1000MBps 100MBps 插入损耗aE ≤0.3db ≤0.3db 温度范围 -40℃/+70℃ 保护针脚 1-2,3-6,4-5,7-8脚 连接形式 RJ45 RJ45 RJ45/19英寸标准机架 防护等级 IP20   适用于各种计算机网络，服务器，路由器，HUB，交换机，宽带等。安装在数据线LPZ 2-3界面之间的RJ45接口上。

■型号说明     DHS-485（2线）控制信号浪涌保护器  品牌：帝豪 ■产品介绍     本产品采用金属外壳，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。本产品为串联方式，适用于DDN数字数据网、视频解码器、PLC可编程工业控制总线、4-20mA（电流环）、RS232/ RS422/RS485/RS423接口，SDLC同步数据工业总线设备接口I/O保护。采用串联方式连接，安装于被保护设备之间，接口为标准RS232/ RS422/RS485/RS423接口。具有4根线输入及4线输出。 ■产品特点:      1.多级保护，流通容量大；    2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；    3.内置快速半导体保护器件，响应速度快；    4.低电容、电感设计，传输性能优越；    5.高传输频率，插入损耗小；    6.限制电压极低     7.生产工艺先进，外形美观；    8.安装维护方便。 ■产品参数 485信号浪涌保护器 技术参数/型号 DHS-485 DHS-485M 标称工作电压Uo 5-110V 5-110V 标称放电电流In(8/20) 5kA 5kA 最大放电电流Imax(8/20) 10kA 10kA 限制电压Up 20-300V 20-300V 响应时间tA ≤1ns ≤1ns 传输速率Vs 2MBps 2MBps 插入损耗aE ≤0.3db ≤0.3db 温度范围 -40℃/+70℃ -40℃/+70℃ 保护针脚 一对线 一对线 连接形式 压接端子 卡接式 防护等级 IP30 IP20 外形尺寸(mm) 83×25×25 35mmDIN导轨，依据EN 60715 ■型号说明     DHS-485（2线）控制信号浪涌保护器  品牌：帝豪 ■产品介绍     本产品采用金属外壳，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。本产品为串联方式，适用于DDN数字数据网、视频解码器、PLC可编程工业控制总线、4-20mA（电流环）、RS232/ RS422/RS485/RS423接口，SDLC同步数据工业总线设备接口I/O保护。采用串联方式连接，安装于被保护设备之间，接口为标准RS232/ RS422/RS485/RS423接口。具有4根线输入及4线输出。 ■产品特点:      1.多级保护，流通容量大；    2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；    3.内置快速半导体保护器件，响应速度快；    4.低电容、电感设计，传输性能优越；    5.高传输频率，插入损耗小；    6.限制电压极低     7.生产工艺先进，外形美观；    8.安装维护方便。 ■产品参数 485信号浪涌保护器 技术参数/型号 DHS-485 DHS-485M 标称工作电压Uo 5-110V 5-110V 标称放电电流In(8/20) 5kA 5kA 最大放电电流Imax(8/20) 10kA 10kA 限制电压Up 20-300V 20-300V 响应时间tA ≤1ns ≤1ns 传输速率Vs 2MBps 2MBps 插入损耗aE ≤0.3db ≤0.3db 温度范围 -40℃/+70℃ -40℃/+70℃ 保护针脚 一对线 一对线 连接形式 压接端子 卡接式 防护等级 IP30 IP20 外形尺寸(mm) 83×25×25 35mmDIN导轨，依据EN 60715

■型号说明     DHS-485（4线）控制信号浪涌保护器  品牌：帝豪 ■产品介绍     本产品采用金属外壳，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。本产品为串联方式，适用于DDN数字数据网、视频解码器、PLC可编程工业控制总线、4-20mA（电流环）、RS232/ RS422/RS485/RS423接口，SDLC同步数据工业总线设备接口I/O保护。采用串联方式连接，安装于被保护设备之间，接口为标准RS232/ RS422/RS485/RS423接口。具有4根线输入及4线输出。 ■产品特点:      1.多级保护，流通容量大；    2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；    3.内置快速半导体保护器件，响应速度快；    4.低电容、电感设计，传输性能优越；    5.高传输频率，插入损耗小；    6.限制电压极低     7.生产工艺先进，外形美观；    8.安装维护方便。 ■产品参数 485信号浪涌保护器 技术参数/型号 DHS-485（4线） DHS-485M 标称工作电压Uo 5-110V 5-110V 标称放电电流In(8/20) 5kA 5kA 最大放电电流Imax(8/20) 10kA 10kA 限制电压Up 20-300V 20-300V 响应时间tA ≤1ns ≤1ns 传输速率Vs 2MBps 2MBps 插入损耗aE ≤0.3db ≤0.3db 温度范围 -40℃/+70℃ -40℃/+70℃ 保护针脚 一对线 一对线 连接形式 压接端子 卡接式 防护等级 IP30 IP20 外形尺寸(mm) 83×25×25 35mmDIN导轨，依据EN 60715

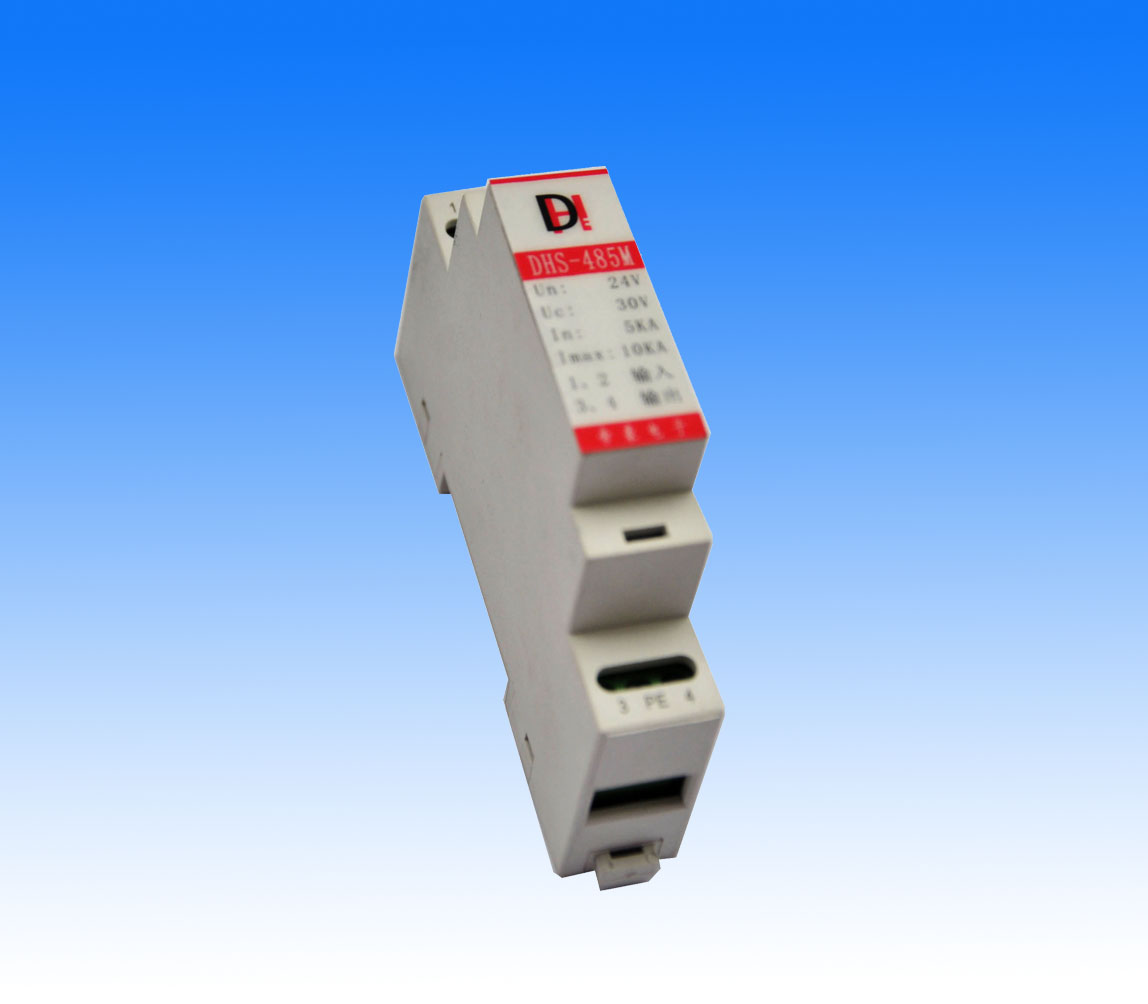

■型号说明     DHS-485M控制信号浪涌保护器  品牌：帝豪  ■产品介绍    本产品采用模块式安装，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。本产品为串联方式，适用于DDN数字数据网、视频解码器、PLC可编程工业控制总线、4-20mA（电流环）、RS232/ RS422/RS485/RS423接口，SDLC同步数据工业总线设备接口I/O保护。采用串联方式连接，安装于被保护设备之间，接口为标准RS232/ RS422/RS485/RS423接口。标准导轨安装。 ■产品特点:      1.多级保护，流通容量大；    2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；    3.内置快速半导体保护器件，响应速度快；    4.低电容、电感设计，传输性能优越；    5.高传输频率，插入损耗小；    6.限制电压极低     7.生产工艺先进，外形美观；    8.安装维护方便。 ■产品参数 485信号浪涌保护器 技术参数/型号 DHS-485 DHS-485M 标称工作电压Uo 5-110V 5-110V 标称放电电流In(8/20) 5kA 5kA 最大放电电流Imax(8/20) 10kA 10kA 限制电压Up 20-300V 20-300V 响应时间tA ≤1ns ≤1ns 传输速率Vs 2MBps 2MBps 插入损耗aE ≤0.3db ≤0.3db 温度范围 -40℃/+70℃ -40℃/+70℃ 保护针脚 一对线 一对线 连接形式 压接端子 卡接式 防护等级 IP30 IP20 外形尺寸(mm) 83×25×25 35mmDIN导轨，依据EN 60715

详细介绍：   ■型号说明     DHS-BNC/16K 机架式视频信号浪涌保护器  品牌：帝豪 ■产品介绍：    本产品采用金属外壳，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。BNC同轴信号电涌保护器适用于硬盘录像机、视频监控设备、建筑物间主干细缆、粗缆网络线路、硬盘录像机等同轴传输设备，使其免遭由系统引入的感应雷击、静电放电等过电压损害。采用串联方式连接，安装于被保护设备和同轴馈线之间，接口为标准BNC接头。 DHS-BNC/16K具有16路BNC接口同时保护   DHS-BNC/24K具有24路BNC接口同时保护 ■产品特点：   1.多级保护，流通容量大；    2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；    3.内置快速半导体保护器件，响应速度快；    4.低电容、电感设计，传输性能优越；    5.高传输频率，插入损耗小；    6.生产工艺先进，外形美观    7.限制电压极低；    8.安装维护方便； ■产品参数 BNC信号浪涌保护器 技术参数/型号 DHS-BNC DHS-BNC/16K DHS-BNC/24K 连接形式        BNC                BNC(16口)    BNC(24口)定制 标称工作电压 5-24V 标称放电电流In(8/20) 5kA 最大放电电流Imax(8/20) 10kA 限制电压Up 20-50V 响应时间tA ≤1ns 传输速率Vs 10MHz 特性阻抗Z 75Ω/50Ω 插入损耗aE ≤0.5db 温度范围 -40℃/+70℃  外壳材料 金属 外形尺寸(mm) 85×25×25       19英寸标准机架 19英寸标准机架 防护等级 IP60

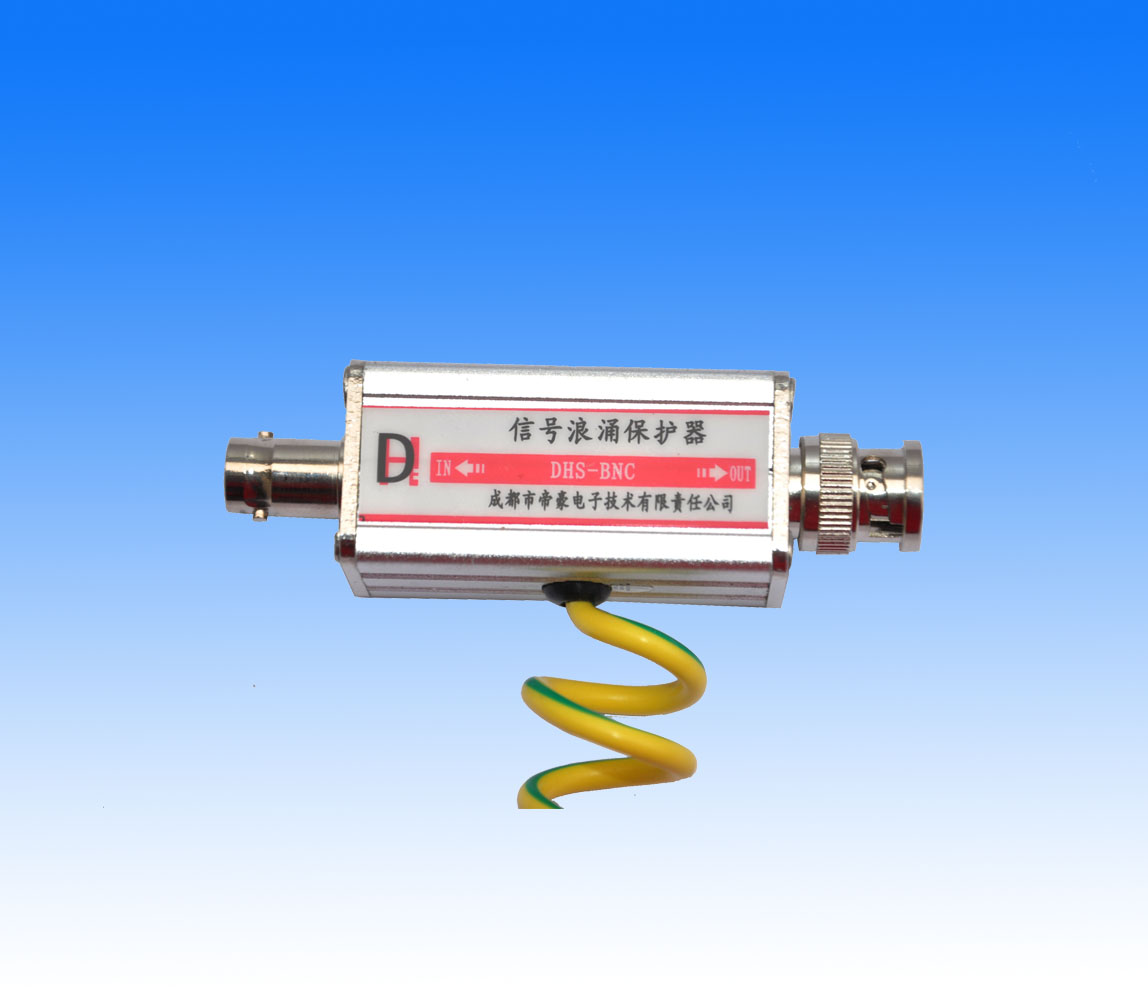

■型号命名 DHS-BNC型视频信号浪涌保护器  品牌 帝豪 ■适用范围： ■产品特点：   1.多级保护，流通容量大；    2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；    3.内置快速半导体保护器件，响应速度快；    4.低电容、电感设计，传输性能优越；    5.高传输频率，插入损耗小；    6.生产工艺先进，外形美观    7.限制电压极低；    8.安装维护方便； ■产品参数 BNC信号浪涌保护器 技术参数/型号 DHS-BNC DHS-BNC/16K DHS-BNC/24K 连接形式        BNC                BNC(16口)    BNC(24口)定制 标称工作电压 5-24V 标称放电电流In(8/20) 5kA 最大放电电流Imax(8/20) 10kA 限制电压Up 20-50V 响应时间tA ≤1ns 传输速率Vs 10MHz 特性阻抗Z 75Ω/50Ω 插入损耗aE ≤0.5db 温度范围 -40℃/+70℃  外壳材料 金属 外形尺寸(mm) 85×25×25       19英寸标准机架 19英寸标准机架 防护等级 IP60    本产品采用铝合金外壳，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。BNC同轴信号电涌保护器适用于硬盘录像机、视频监控设备、建筑物间主干细缆、粗缆网络线路、CATV、公共电视、卫星电视接收机以及VOD视频点播系统等同轴传输设备，使其免遭由系统引入的感应雷击、静电放电等过电压损害。采用串联方式连接，安装于被保护设备和同轴馈线之间，接口为标准BNC接头。

帝豪单相电源防雷箱 　　■型号说明     DHPB-40T单相电源防雷箱 　　帝豪 　　■产品用途 　　DHPB系列单相电源产品用来抑制电源传输线路上出现的感应雷电冲击波及其他原因造成的瞬态过电压，广泛应用于邮电通讯、银行、广播电视、机场、化工、安防等重要部门的电源系统防雷，确保各类电子设备的安全运行等电源系统，如各种配电站、配电房、配电柜、开关箱等各种重要且易遭受雷击的设备。本系列电源产品并联在被保护设备前端，是目前国内长寿命、免维护、可靠性高的防雷产品。 ■  产品特点 　　    -箱体采用优质钢材制作,阻燃、防腐,制作工艺精湛,线条流畅            -带过流、过热、失效分离装置        -箱内器件结构紧凑,安全美观,节省空间        -具有正常工作状态及失效指示        -断电数据不丢失,工作更可靠        -核心元件采用国际知名品牌，性能稳定可靠        -通流容量大,残压低,响应时间快         -设计合理,免维护,易操作,易安装                                         单相电源防雷箱 技术参数/型号 DHPB-20T DHPB-40T DHPB-60T DHPB-80T DHPB-100T DHPB-120T 标称工作电压（AC）（V） 220/380 标称放电电流In(8/20) 10kA 20kA 30kA 40kA 40kA 50kA 最大放电电流Imax(8/20) 20kA 40kA 60kA 80kA 100kA 120kA  限制电压Up ≤1.8kV  ≤1.8kV  ≤1.8kV  ≤1.8kV  ≤2.0kV   ≤2.5kV 响应时间tA(ns) ≤25ns 漏电流IL ≤15 μA 雷击计数器 0-99999位(可选)选装 连接导线面积 16-35m㎡ 工作环境 工作温区-40℃/+70℃  相对湿度≤95% 工作状态指示灯 绿灯亮-工作正常  红灯亮—防护失效（需维修或更换） 安装位置及方式 室内安装 箱体外形尺寸(mm) 257×158×66                   ■安安装说明 　　●安装前必须切断电源，严禁带电操作。 　　●防雷箱可悬挂在墙上或水平放置。 　　●负载功率不能超过防雷箱的额定负载功率。 　　●安装时请注意，其中L为火线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。  　　●防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯呈绿色，防雷箱工作正常；指示灯呈红色，防雷箱出现故障，应及时维修或更换。

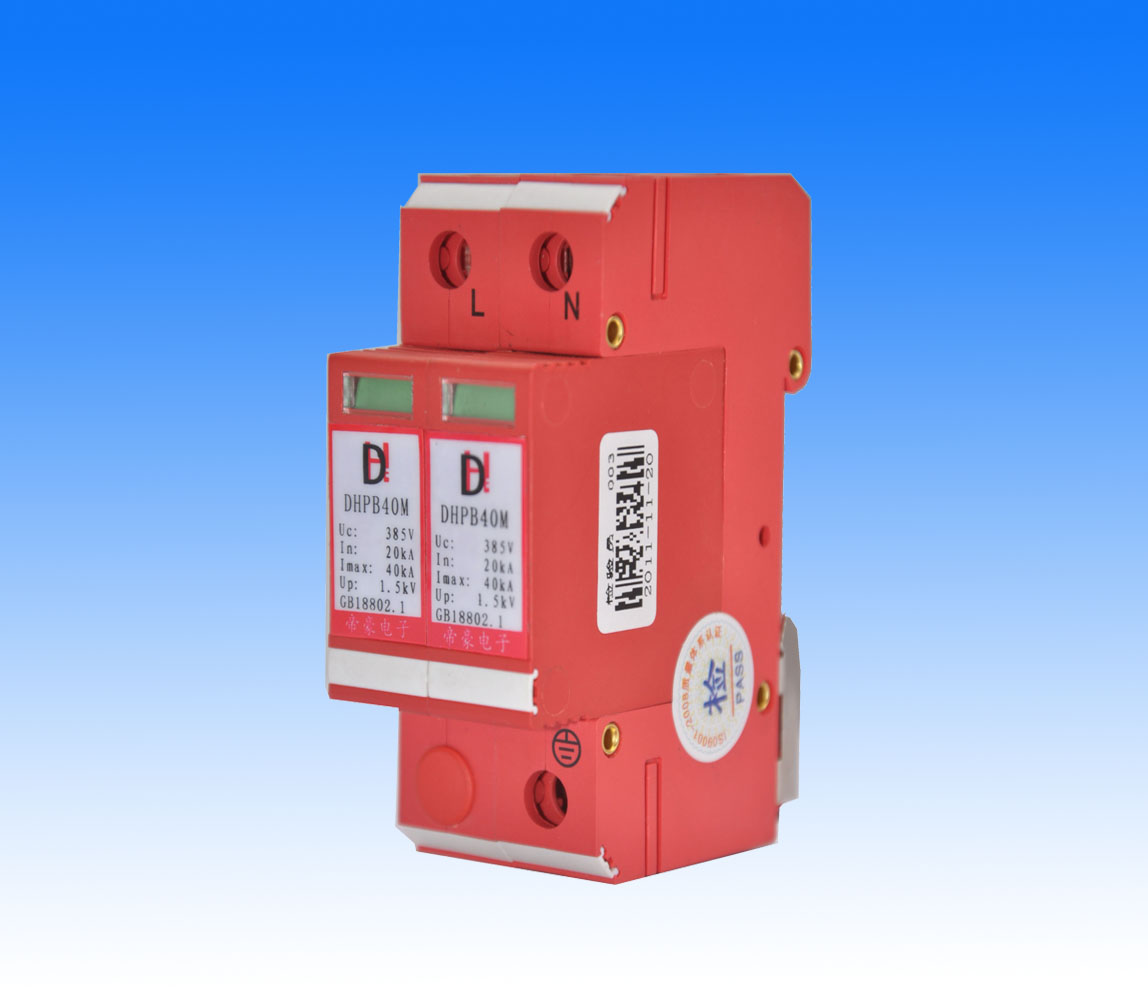

■型号说明     DHPB40M单相电源防雷模块   品牌：帝豪 ■产品用途      DHPB系列单相电源产品用来抑制电源传输线路上出现的感应雷电冲击波及其他原因造成的瞬态过电压，广泛应用于邮电通讯、银行、广播电视、机场、化工、安防等重要部门的电源系统防雷，确保各类电子设备的安全运行等电源系统。如各种配电站、配电房、配电柜、开关箱等各种重要且易遭受雷击的设备。本系列电源产品并联在被保护设备前端，是目前国内长寿命、免维护、可靠性高的防雷产品。 ■产品特点 通流容量大 残压低,漏电流小 响应速度快（纳秒级） 标准可插拔式设计 标准导轨安装设计 动作后可自行恢复，不影响正常供电 可应用于TN/TT供电系统 具有模块劣化指示及自动脱扣功能 ■产品参数                                          单相电源防雷模块 技术参数/型号 DHPB20M DHPB40M DHPB60M DHPB80M DHPB100M DHPB120M DHPB120M 标称工作电压（AC）（V） 220   标称放电电流In(8/20) 10kA 20kA 30kA 40kA 50kA 60kA 70kA 最大放电电流Imax(8/20) 20kA 40kA 60kA 80kA 100kA 120kA 140kA 电压保护水平UP（KV） ≤1.5 ≤1.8 ≤2.0 ≤2.5 ≤2.5 ≤2.8 ≤3.0 限制电压Up ≤1.5kV 响应时间tA(ns) ≤25ns 漏电流IL ≤15 μA 连接导线面积 10-25m㎡ 工作环境 工作温区-40℃/+70℃  相对湿度≤95% 工作状态指示灯 绿灯亮-工作正常  红灯亮—防护失效（需维修或更换） 安装位置及方式 室内安装 箱体外形尺寸(mm)               90×65×36                         175×111×41
