产品详细
电梯楼层显示器(经济型) LF8100普飞研创
  • 型号:LF8100
  • 价格:面议
  • 最小起订量:1台
  • 供货总量:10000台
  • 产品介绍

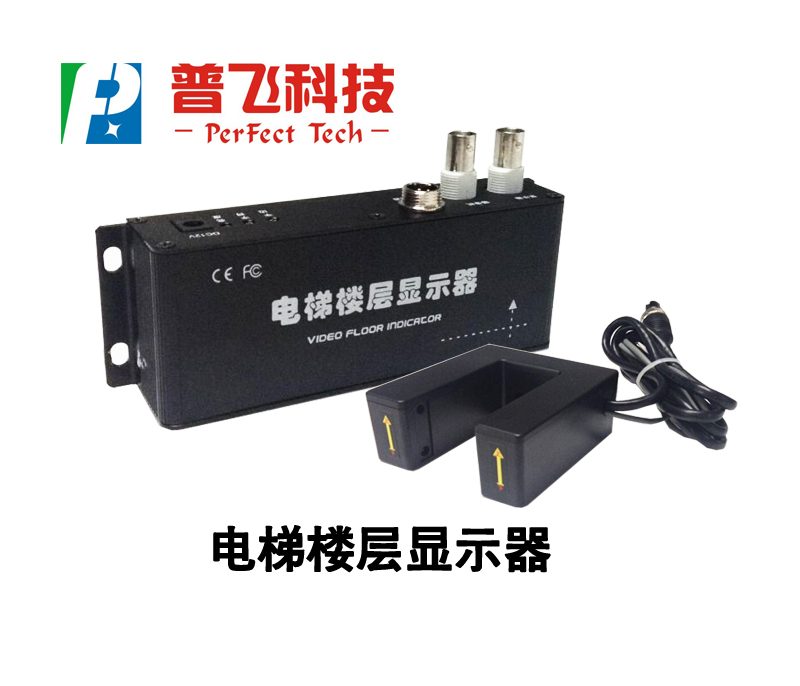

电梯楼层显示器(LF8100)

电梯楼层显示器,又称之为电梯楼层字符叠加器,简称楼显或是层显,适用于电梯的视频监控中,能在监视控画面上指示电梯所在楼层、运行方向、电梯名称等。

工作原理:

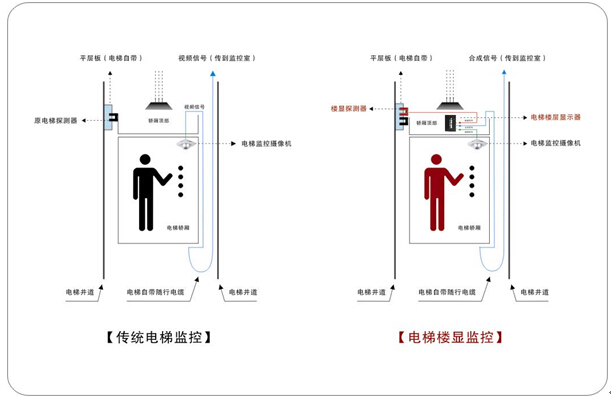

电梯楼层信号是通过探测器的两组信号收集器传送到楼显主机中,将其和摄像机输出的视频信号叠加为新的图文视频信号,送入监视器中。

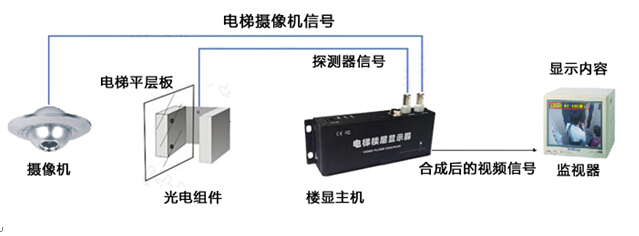

连接图:

产品功能:

1.楼层范围:地下99层到地面200层。

2.电梯停层、运行数据与监控画面同时显示。

3.安装方便、不影响电梯正常运行。

4.电梯名称长度、楼层名称可自由设置。

5.电梯上下行箭头指示,双重复位。

6.新增:中文简单操作,可设置电梯名称。

7.字体可放大缩小,可选字体颜色。

8.新增:AB型程序可选。

9.新增:抗电梯字符干扰 。

10.新增:视频信号放大300米。



规格参数:

显示楼层

地下99 到 地面200层

水平位置

水平可调,放于画面中任意位置

视频输入

1Vp-p(75Ω)

垂直位置

垂直可调,放于画面中任意位置

视频输出

1Vp-p(75Ω)

字体大小

两种大小

放大电路

三级放大,可增强视频信号500米

程序类型

A型、B型

频    响

10Hz ~6MHz ±3dB

箭头时间

1-6

彩色信号

300米6MHz(-5同轴电缆)

名称长度

中文、数字、字母、字符组合的长度

钳    位

平均值

电梯名称

中文5种,10数字,26字母,15符号

补偿增益

0~105dB

楼层范围

-99 至 200

低频补偿

1kHz~0.5MHz,0~30dB

楼层名称

10数字,26字母,15符号

中频补偿

0.5MHz~2MHz,0~30dB

附件

高频补偿

2MHz~6MHz,0~30dB

楼层探测

光电探测器

抗 干 扰

数据校正沉余技术

光电收发

红外光电发射管、接收管

字符频率

宽频6MHZ,与任何视频信号叠加

传输线长

0.8

电源电压

DC12V  500mA

组件支架

L型 225+80 mm

功    耗

<3w< span="">

复位组件

电磁感应

环境温度

-10℃ - 50℃

复位距离

<30mm< span="">

相对湿度

< 90%

传输线长

0.8

主机尺寸

155 X 74 X 32 mm

组件支架

L型 225+80 mm
