产品介绍： 1路电话光端机  光纤传输1路电话  单路光纤PCM设备 1路PCM光端机 Tekway系列1路电话光端机(迷你型)是用光纤远距离传输电话 的光传输设备。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用与各大通信运营商、政府及企事业单位。 Tekway系列1路电话光端机(迷你型)通过光缆直接传输可提供1路电话，组网方式为点对点，支持FXO/FXS普通电话，解决了边缘客户的电话传输问题。该设备采用的专用数字复接芯片功能强大，它将设备中的数字逻辑功能几乎全部集成，从而显著提高了产品的性能并降低了成本。该设备整机性能优良，工作稳定可靠，功耗低，集成度高，体积小，易于安装维护。 产品特点：   1、基于自主知识产权的集成电路 2、提供1路语音接入，支持来电显示和反极性计费功能 3、支持各个站点的相互放号功能 4、语音口支持O口和S口接口，O口与程控交换机对接，S口与用户的电话机相连 技术参数：   ◆ ＦＸＳ ◇ 振铃电压： 75V ◇ 振铃频率： 25HZ ◆ ＦＸＯ ◇ 二线输入阻抗： 600Ω(摘机) ◇ 回损： 40 db ◇ 振铃检测电压： 35V ◆ 参数 ◇ 振铃检测频率： 17HZ-60HZ ◇ 二线输入阻抗： 600Ω(摘机) ◇ 回损： 40 db ◆ 工作条件 ◇ 输入电压： AC220V； ◇ 功耗： ≤5W ◆ 备注 ◇ 语音接口：话路特性符合《邮电部电话交换设备总技术规范》 ◇ 用户线环路电阻：小于3KΩ (包括话机) ◇ 馈电电压：48V；馈电电流：20~50mA；铃流：AC90正负15V ◇ 工作电压范围：36V～72V，无极性要求, 或AC220V ◆ 光接口参数 ◇ 光波长：850nm/1310nm 多模光口 ， 1310nm/1550nm单模光口 ◇ 光接口：SC/FC ◇ 收发合一模块：>-6dBm ◇ 光接收器接收灵敏度<-36 (BER<10)： ◇ 接收动态范围：>-30dB ◇ 传输距离：多模2公里，单模20~120公里 ◇ 抖动特性：满足G.742和G.832标准

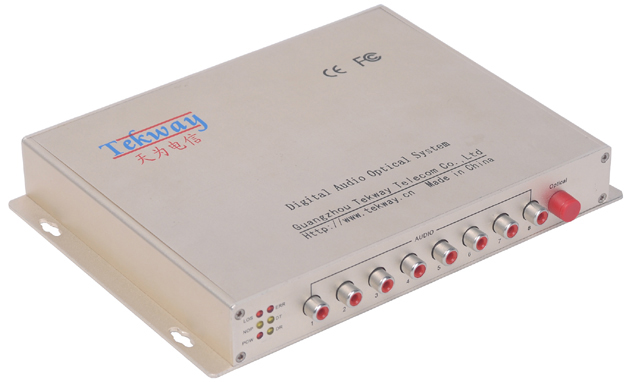

产品简介：   Tekway系列8路音频光端机是广州市天为电信科技有限公司自主开发的高性能小型光传输设备，采用最新的大规模可编程集成电路及全数字无压缩技术，可实现音频、数据和开关量等的传输。具有集成度高、性能稳定、功耗低、环境适应能力强、结构简单等特点，可满足客户对设备功能和外型结构的不同使用需要。 Tekway系列8路音频光端机均由光发射机和光接收机组成。 产品特点：   ●工业级设计，SMT工艺 ●2.5Gbit/s全数字光纤传输平台、同平台多业务灵活配置 ●可提供台式，集中插卡式机架2种方式 ●自主知识产权大规模专用集成电路核心 ●单纤传输，可选双纤 ●PAL、NTSC、SECAM全制式兼容，演播级传输质量 ●支持开关量、音频扩展接口 ●电源、链路、视频动态指示 ●现场开通免调试 ●自恢复保险 应用场合：   ◆ 智能交通系统（ITS） ◆ 高速公路视频监控系统 ◆ 收费站视频监控系统 ◆ 闭路电视工业监视 ◆ 电视节目交换传输 ◆ 高保真视频会议系统 ◆ 安防系统 技术参数：   ◆ 光纤特性 ◇ 物理接口：FC/PC、ST/PC ◇ 传输波长：850nm/1310nm/1550nm ◇ 传输距离：多模0-2km，单模：0-25km，0-60km，0-120km ◇ 发射光功率：优于 - 6dB ◇ 接收灵敏度：优于 -18dB ◇ 光学动态范围：12dB ◇ 光学允许最大链损：12dB ◇ 光纤种类：单模/多模光纤，单纤 　 ◆ 音频特性 ◇ 音频通道：8路正向 ◇ 音频接口：RCA莲花插座 ◇ 输入/输出阻抗：600Ω平衡/非平衡 ◇ 输入/输出幅度：-6～+3dB ◇ 音频带宽：10Hz～32KHz ◇ 音频采样率：24bit/48KHz ◇ 信噪比：>90dB ◇ 总谐波失真：0.1% 　 ◆ 工作环境 ◇ 工作温度：-30℃~+75℃ ◇ 储存温度：-45℃~+85℃ ◇ 湿      度：0～95%不结凝 ◇ 输入电压：交直流220V、直流-48V、+24V、+12V、+5V可选 ◇ 功      耗：5.2W(单端) ◇ 外型尺寸：480mm(长)×160mm(宽)×40mm(高)   (19英寸1U)

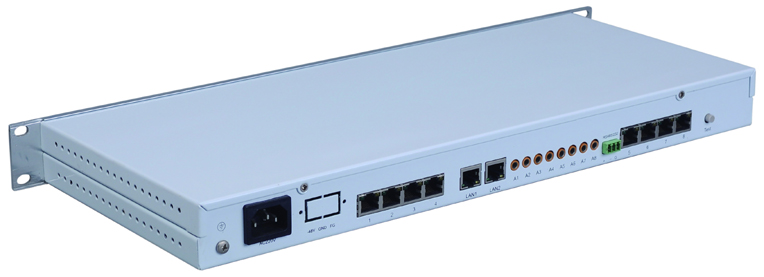

产品介绍： 　 　 Tekway系列8路双向视频多业务光端机-综合业务光端机是专为拥有光纤的专网用户设计的大容量、多业务、高扩展性、具有综合管理能力的光纤网络平台，该产品采用模块化设计可将视频、音频、 电话、以太网、数据、开关量等信号统一到同一传输平台，提供了丰富的业务接口如Ethernet、RS232/RS485/RS422、FXO、FXS等通信接口，为视频监控高端用户提供了专业的综合解决方案。 Tekway系列8路双向视频多业务光端机-综合业务光端机可应用于公安、军队、电力、石化、厂矿等的视频会议、安防监控、多点视讯接入等的各种复杂场合，有效的解决了用户对多种业务的需求，支持用户按需配置。它具有极高的网络安全性及网络延伸能力，支持用户根据需求组成任意形式的网络。 产品功能： 　 　 本设备最大配置： 1) 视   频：8路正向或双向 2) 音   频：16路单向 或 8路双向 (单声道) 3) 电   话：16路FXO/FXS 4) E1/2M：8路 5) 数   据：16路单向或双向 6) 开关量：16路单向或双向 7) 网   络：1～2路10/100M 产品参数：     • 光学指标 传输波长： 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm 发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm 接收灵敏度：优于-23dBm/-27dBm(APD) 　 • 视频特性 视频方向：单向/双向 视频带宽：8~10M 采样频率：16MHz 采样编码：8～10bit 视频制式：PAL/NTSC/SECAM 输入/输出阻抗：75欧姆 输入/输出信号电压：1Vp-p 输入过载电压：1.5Vp-p 插入增益：1±5% 微分增益：2.50% 微分相位：2.5° 信 噪 比：>66dB(加权) 　 • 音频特性 音频方向：单向/双向 采样频率：48kHZ 采样编码：24bit 输入/输出阻抗：600Ω平衡或非平衡 最大输入/输出电压：3.5Vp-p 插入增益：±1dB 频率响应：0.07~14kHZ 3dB 信 噪 比：>90dB 　 • 数据特性 数据类型：RS-232/422/485(2线或4线) 可选 波 特 率：RS-232 DC~115kbps                RS-422 DC~115kbps                RS-485 DC 115kbps 误 码 率：优于10-9 　 • 以太网特性 以太网接口：符合IEEE 802.3/802.3u协议 网络速率：100Mbit/s 接口速率：10/100M自适应 以太网接口方式：RJ45 　 • E1接口特性 连 接 器：BNC 接口速率：2048Kb/s±50ppm 线路码型：HDB3 接口阻抗：75Ω(非平衡) 　 • FXO、FXS接口特性 阻      抗：三元复式阻抗200Ω+560Ω//0.1μF 音频范围：300Hz―3400Hz 压 缩 率：ITU G.711中A律 环路电流：25mA/路 　 • 工作条件 输入电压：110~265 VAC 50/60 Hz 平均无故障工作时间(MTBF) ：大于10万小时 工作温度：-40~+75℃ 工作湿度：0~95%无冷凝 储藏温度：-40℃~+75℃ 无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

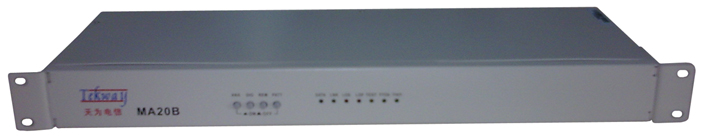

产品简介：   国内主流产品   提供ITU-T G.703标准E1接口与1个10/100Base-T以太网接口转换。广泛应用于广域网和局域网之间的联网、监控等场 合。 主要特点：     （1）基于自主知识产权的集成电路； （2）支持全/半双工完全自适应,支持VLAN协议； （3）每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应)； （4）提供2种时钟方式：E1主时钟，E1线路时钟； （5）提供3种环回功能：E1本端自环,以太网接口向远端环回,令对端以太网向本端环回； （6）有伪随机码测试功能，便于线路开通即,可以当一个的E1误码仪来用； （7）同时支持120Ω/平衡和75Ω/不平衡两种阻抗； （8）有以太网监控自动复位功能，不会死机； （9）丰富的以太网数据提示功能，实时提示数据通信状态。

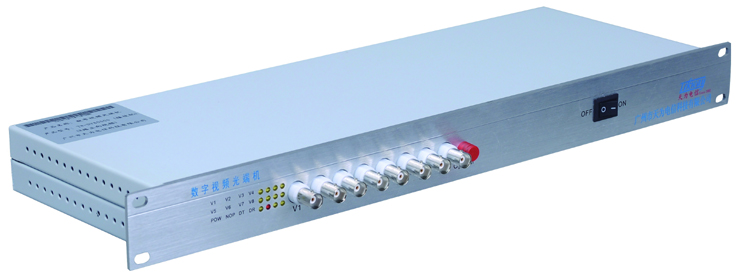

产品简介：   Tekway系列8路视频1路数据光端机采用国际最先进的数字视频及千兆光纤传输技术,将多路单、双向视频、音频、数据、音频、电话、以太网、开关量在单芯或双芯光纤上实时同步、无失真、高质量地传输。 Tekway系列8路视频1路数据光端机采用全数字视频无压缩传输技术，高质量的视频效果及双向数据传输可满足用户的多种需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。 Tekway系列8路视频1路数据光端机带有视频及数据等状态指示，可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，可选独立台式安装和机架安装两种结构形式。 Tekway系列8路视频1路数据光端机产品均由光发射机和光接收机组成 。 产品特点：   ●工业级设计，SMT工艺 ●2.5Gbit/s全数字光纤传输平台、同平台多业务灵活配置 ●可提供台式，集中插卡式机架2种方式 ●自主知识产权大规模专用集成电路核心 ●单纤传输，可选双纤 ●PAL、NTSC、SECAM全制式兼容，演播级传输质量 ●支持开关量、音频扩展接口 ●电源、链路、视频动态指示 ●现场开通免调试 ●自恢复保险 ●提供双向异步数据(正向和反向) ●可提供1路异步数据，传输速率可达到115.200Kbps以上 ●异步数据可为RS232/RS485/RS422/ Manchester码 应用场合：   ◆ 智能交通系统（ITS） ◆ 高速公路视频监控系统 ◆ 收费站视频监控系统 ◆ 闭路电视工业监视 ◆ 电视节目交换传输 ◆ 高保真视频会议系统 ◆ 安防系统 技术参数：   ◆ 光纤特性 ◇ 物理接口：FC/PC、ST/PC ◇ 传输波长：850nm/1310nm/1550nm ◇ 传输距离：多模0-2km，单模：0-25km，0-60km，0-120km ◇ 发射光功率：优于 - 6dB ◇ 接收灵敏度：优于 -18dB ◇ 光学动态范围：12dB ◇ 光学允许最大链损：12dB ◇ 光纤种类：单模/多模光纤，单纤 　 ◆ 视频特性 ◇ 视频通道：8路正向视频 ◇ 视频接口：BNC插座 ◇ 视频输入/输出阻抗：75Ω非平衡 ◇ 视频输入/输出电压：典型峰-峰值1Vрр，最大1.5 Vрр ◇ 信号制式：PAL/NTSC/SECAM ◇ 视频带宽：8MHZ ◇ 视频数码位宽：8/10/12比特 ◇ 微分增益：<1% ◇ 微分相位：<0.6° ◇ 场倾斜：<0.5% ◇ 色亮度延时差：10ns ◇ 色亮度增益差：±10% ◇ 加权信噪比：66dB 　 ◆ 数据特性 ◇ 数据通道：1路反向 ◇ 物理接口：标准工业压接端子 ◇ 工作模式：全双工/半双工 ◇ 接口类型：RS-232/485/422，Manchester ◇ RS232速率：0-115.2Kbps ◇ RS-422/485速率：0-115.2Kbps ◇ RS-422/485距离：0-1200米 ◇ RS-422/485协议：透明支持任意RS-485/422协议 ◇ 误码率：<10-9 　 ◆ 工作环境 ◇ 工作温度：-30℃~+75℃ ◇ 储存温度：-45℃~+85℃ ◇ 湿      度：0～95%不结凝 ◇ 输入电压：交直流220V、直流-48V、+24V、+12V、+5V可选 ◇ 功      耗：≤5W(单端) ◇ 外形尺寸：                          224mm(长)×153mm(宽)×36mm(高)   (台式)                          480mm(长)×155mm(宽)×42mm(高)   (19英寸1U)

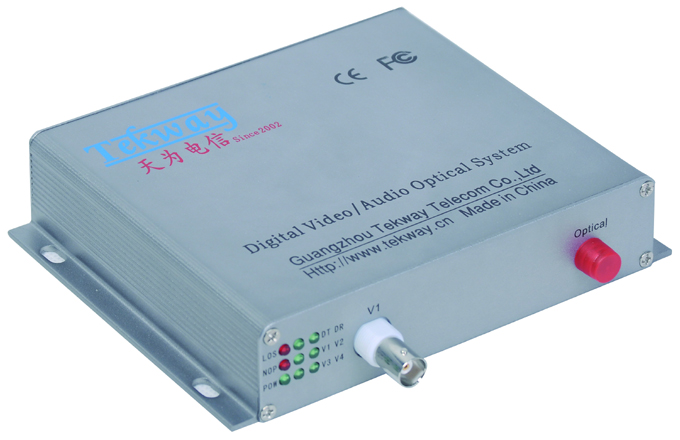

产品简介：   Tekway系列1路视频1路数据光端机采用国际最先进的数字视频及千兆光纤传输技术,将多路单、双向视频、音频、数据、音频、电话、以太网、开关量在单芯或双芯光纤上实时同步、无失真、高质量地传输。 Tekway系列1路视频1路数据光端机采用全数字视频无压缩传输技术，高质量的视频效果及双向数据传输可满足用户的多种需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。 Tekway系列1路视频1路数据光端机带有视频及数据等状态指示，可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，可选独立台式安装和机架安装两种结构形式。 Tekway系列1路视频1路数据光端机产品均由光发射机和光接收机组成。 产品特点：   ●工业级设计，SMT工艺 ●2.5Gbit/s全数字光纤传输平台、同平台多业务灵活配置 ●可提供台式，集中插卡式机架2种方式 ●自主知识产权大规模专用集成电路核心 ●单纤传输，可选双纤 ●PAL、NTSC、SECAM全制式兼容，演播级传输质量 ●支持开关量、音频扩展接口 ●电源、链路、视频动态指示 ●现场开通免调试 ●自恢复保险 ●提供双向异步数据(正向和反向) ●可提供1路异步数据，传输速率可达到115.200Kbps以上 ●异步数据可为RS232/RS485/RS422/ Manchester码 应用场合：   ◆ 智能交通系统（ITS） ◆ 高速公路视频监控系统 ◆ 收费站视频监控系统 ◆ 闭路电视工业监视 ◆ 电视节目交换传输 ◆ 高保真视频会议系统 ◆ 安防系统 技术参数：   ◆ 光纤特性 ◇ 物理接口：FC/PC、ST/PC ◇ 传输波长：850nm/1310nm/1550nm ◇ 传输距离：多模0-2km，单模：0-25km，0-60km，0-120km ◇ 发射光功率：优于 - 6dB ◇ 接收灵敏度：优于 -18dB ◇ 光学动态范围：12dB ◇ 光学允许最大链损：12dB ◇ 光纤种类：单模/多模光纤, 单纤 　 ◆ 视频特性 ◇ 视频通道：1路正向 ◇ 视频接口：BNC插座 ◇ 视频输入/输出阻抗：75Ω非平衡 ◇ 视频输入/输出电压：典型峰-峰值1Vрр，最大1.5 Vрр ◇ 信号制式：PAL/NTSC/SECAM ◇ 视频带宽：8MHZ ◇ 视频数码位宽：8/10/12比特 ◇ 微分增益：<1% ◇ 微分相位：<0.6° ◇ 场倾斜：<0.5% ◇ 色亮度延时差：10ns ◇ 色亮度增益差：±10% ◇ 加权信噪比：66dB 　 ◆ 数据特性 ◇ 数据通道：1路反向 ◇ 物理接口：标准工业压接端子 ◇ 工作模式：全双工/半双工 ◇ 接口类型：RS-232/485/422，Manchester ◇ RS232速率：0-115.2Kbps ◇ RS-422/485速率：0-115.2Kbps ◇ RS-422/485距离：0-1200米 ◇ RS-422/485协议：透明支持任意RS-485/422协议 ◇ 误码率：<10-9 　 ◆ 工作环境 ◇ 工作温度：-30℃~+75℃ ◇ 储存温度：-45℃~+85℃ ◇ 湿      度：0～95%不结凝 ◇ 输入电压：交直流220V、直流-48V、+24V、+12V、+5V可选 ◇ 功      耗：≤5W(单端) ◇ 外形尺寸：155mm(长)×122mm(宽)×32mm(高)
