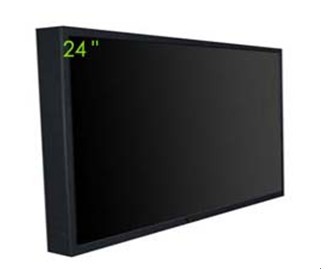

产品型号：JK-C2400 产品结构特点 l         工业级高性能液晶屏，高画质，高可靠性； l         使用专业级别的芯片元件及主板材料； l         金属外壳一体化设计，优良的防护等级和电磁屏蔽性能； l         特别适合恶劣的工业环境； l         多种信号输入/出接口，支持多种类的信号输入/出； l         开放的安装接口，安装方便，利于检修和维护； l         更宽广视角，可以显示更多内容。 安装尺寸图： 产品规格： 液晶面板性能 24″TFT LCD 输入和输出   OSD显示（菜单显示）   显示尺寸/比例 518.4mm(W)×324mm(H)/16:10 复合视频输入 2(BNC×2) 菜单语言 中文/英文（可选） 物理分辨率 1920×1200 色差(YUV)输入 1(BNC×3) 功率   显示色彩 16.7M S-端子 1 电源 AC100V～240V，50/60Hz 点距(mm) 0.264(H)×0.264(V) D-15针RGB输入 1 最大功率损耗 ≦65W 亮度(nits) 500cd/㎡ DVI 1 待机功率损耗 <3W 对比度 1200:1 复合视频输出 2(BNC×2) 外观   视   角 178°/178° 视频   机身尺寸(L×W×H) 572.02mm×378mm×94mm 响应时间 6ms 彩色系统 PAL/NTSC/SECAM 产品颜色 黑色/白色/定制 场   频 50～70Hz 兼容的HDMI输入/DVI 480P～1080P 外壳材料 金属构件 行   频 57.2-83.2KHz 3D Combfilter 有 安装方式 壁挂式 使用寿命（hrs） >60,000（hrs） 视频降噪 有

DID 46英寸超窄边液晶拼接显示屏(拼缝6.7mm) 超窄边缝拼接DID显示屏左边和上边的边框宽度为4.3mm，右边和下边的宽度为2.4mm。多屏拼接时边框间隔为6.7mm， 是目前全球市场上边框极窄的显示屏，其出众的显示效果超乎想象。   DID 46英寸超窄边液晶拼接显示屏拼缝仅有6.7mm，是专门为国防、军事、航空航天、电力、水利、交通、及各大型指挥控制中心等高端用户而研发的专业化终端显示设备。 DID 46英寸超窄边液晶拼接系统以FPGA阵列为硬件基础，采用并行高速图形处理技术，实现了多路高速视频信号的统一处理，采用多通道拼接控制器，每个显示单元多画面高速单独运算管理，解决了高清信号输入数量受到限制的问题。它将目前最卓越的DID高清晰度、高亮度与高色域的液晶显示技术、多通道硬件拼接技术、多屏图像处理技术、信号切换技术等激为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命 ，先进的液晶拼接幕墙显示系统。 DID 46英寸超窄边液晶拼接系统，以 DID 液晶显示屏为基本显示单元，集最新的液晶显示技术和特有的纯硬件高速实时拼接控制技术于一身，所有的输入信号可以自由的显示在显示墙窗口中，全面支持图像的跨屏、漫游、画中画、叠加、缩放、单屏多画面显示等高端显示功能。控制器根据客户的使用要求量身定做，专机专用，能最大程度的发挥显示单元的效能。以高清画质，组合灵活多样，显示内容丰富，给用户最大的自由设计空间，提供震撼的显示效果。 DID液晶拼接墙是一种全新的大屏幕拼接方式，可实现真正无限拼接的新一代平板显示产品,平板拼接显示技术将是下一代拼接显示系统的主流应用技术。液晶显示技术经多年发展，已在平板拼接显示领域占据重要地位。拼接墙超轻、超薄、长寿命、维护成本低、功耗低、无辐射、高清晰，6.7mm超窄边拼缝等优点,渐渐屹立于显示领域之首。 46英寸6.7mm DID液晶拼接屏参数 指标 规格 屏幕尺寸 1026mm * 580mm * 56mm 图像长宽比 16:9 拼缝 6.7mm 分辨率 1366(H)×768(V) 点距 0.7455(H)×0.7455(V) 响应时间 8ms 色彩 8 bit，16.7m 亮度 700cd/㎡ 对比度 3000:1 色温 10000K 可视角度（H/V） 178/178度 显示面积 1018.353(H)×572.544(V) 电源 AC 100V～240V，50/60Hz,Universal，±10% 功耗 210W（正常工作状态） 电源管理 G:AC100V-240V 50/60Hz；G:5.0A(最大) 使用寿命 60000 小时 最佳分辨率 1366×768 重量 19.5Kg 输入接口 CVBS 1.0Vp-p YPbPr NTSC(60Hz)，480P，720P，1080i   PAL(50Hz)，576P，720P，1080i DVI NTSC,480P59,720P59,1080i59,1080P59，480P60，720P60，1080i60,1080P60 PAL，50Hz，576P，720P，1080i，1080P VGA VGA@60Hz，SVGA@60Hz ，XGA@60Hz，WXGA@60Hz 温度 工作状态 0～50℃ 储藏状态 -20～70℃ 湿度 工作状态 20～80% 储藏状态 20～80%

产品型号：JK-C1900                正视图 产品结构特点: l         超轻薄设计，使用美观，大方； l         专业级芯片及处理技术，确保高画质； l         工业级高性能液晶屏，确保高清晰，高稳定图象； l         工业级别金属外壳一体化设计，具有优良的防护等级和电磁屏蔽性能： l         高强度钢质外壳，可以提供良好保护； l         高可靠性，稳定性，特别适合恶劣的工业环境； l         多种信号输入/出接口，支持多种类的信号输入/出； l         工业级烤漆，简洁，大方的外观，与工业主机融为一体。   安装结构尺寸:                          产品规格: 液晶面板性能 19″TFT LCD 视频接口   工作条件   显示尺寸/比例 379(W)×304(H)/4:3 复合视频输入 2(BNC×2) 工作温度/湿度 0℃~50℃/20%～80% 物理分辨率 1280×1024 色差(YUV)输入 1(BNC×3) 储存温度/湿度 -10℃~60℃/5--95% 显示色彩 16.7M S-端子 1 电源功耗   点距(mm) 0.294(H)×0.294(V) D-15针RGB输入 1 电源 AC100V～240V，50/60Hz 亮度(nits) 450cd/㎡ DVI/HDMI 1（可选） 最大功率损耗 ≦45W 对比度 1000:1 复合视频输出 2(BNC×2) 待机功率损耗 <3W 视   角 170°/170° 重量及安装尺寸 可选 产品颜色 黑色/白色/定制 响应时间 5ms 净重（KG） 7.1 外壳材料 金属构件 行   频 52.2-81KHz 机身尺寸(L×W×H) 398.8*326.8*66 场   频 56~75Hz 安装方式 壁挂式     彩色制式 支持PAL/NTSC/SECAM 菜单操作 OSD按键板 可靠性（MTBF） 60000小时

产品型号：JK-C4700     正视图 产品结构特点: l         最新防尘，防水，防爆，防眩光设计，适应各种场合及恶劣环境； l         工业级高性能液晶屏，高画质，高可靠性； l         使用国际厂商专业级别的芯片，出色的图像处理能力，完美视角效果； l         高亮，高对比，突出的层次感，完美的细节表现能力 l         6mS高速响应时间，在看高速运动图像时候，也能真正无拖尾； l         178度极限宽广视角，16：9黄金显示比例； l         金属外壳一体化设计，优良的防护等级和电磁屏蔽性能； l         超静音，低功耗，高可靠性，达6万小时； l         丰富的信号输入/出接口，支持多种类的信号输入/出； l         开放式安装接口，方便，快捷。 安装结构尺寸:                          产品规格:   液晶面板性能 47″TFT LCD 输入和输出   OSD显示（菜单显示）   显示尺寸/比例 1044(W)×588(H)/16:9 复合视频输入 2(BNC×2) 菜单语言 中文/英文（可选） 物理分辨率 1920×1080 色差(YUV)输入 1(BNC×3) 功率   显示色彩 16.7M S-端子 1 电源 AC100V～240V，50/60Hz 点距(mm) 0.543(H)×0.543 (V) D-15针RGB输入 1 最大功率损耗 ≦220W 亮度(nits) 650cd/㎡ DVI 1 待机功率损耗 <3W 对比度 2000:1 复合视频输出 2(BNC×2) 外观   视   角 178°/178° 视频   机身尺寸(L×W×H) 1109.6*660*116.2 响应时间 8ms 彩色系统 PAL/NTSC/SECAM 产品颜色 黑色/白色/定制 场   频 50～70Hz 兼容的HDMI输入/DVI 480P～1080P 外壳材料 金属构件 行   频 65-70.5KHz 3D Combfilter 有 安装方式 壁挂式 使用寿命（hrs） >60,000（hrs） 视频降噪 有

DID 55英寸超窄边液晶拼接屏 55英寸超窄边液晶拼接屏描述： 1、采用直下式LED光源技术显示屏，3000：1的对比度；10000K的色温； 2、可支持到256屏幕墙； 3、超窄小拼缝在5.7mm，并具有边框补偿功能，高度还原真实画； 4、高分辨率，单屏可达1920X1080； 5、超长寿命，运行稳定，没有任何灼伤、损伤，维护成本低； 6、丰富的输入输出接口，VGA、HDMI、YPbPr、AV接口端子； 7、全新的超宽视角延展技术，保证在上下左右178度视角内观看到的图像不变形，色彩无失真。 55英寸超窄边液晶拼接屏图片： 55英寸超窄边液晶拼接屏规格： 有效显示面积（mm） 1209.6×680.4 屏幕尺寸 55inch 可视角度 左右/上下178° 屏幕长宽比 16:9 点距（mm） 0.63x0.63 对比度 4000:1 物理拼缝 5.3mm 光学拼缝 5.7mm 亮度（cd/㎡） 700 响应时间（ms） 8 显示色彩（M） 16.7 水平扫描频率（kHz） 31.5-91.1 垂直扫描频率（Hz） 50-85 分辨率 1920x1080（Full HD） 背光源 直下式LED 视频输入 复合视频（BNC）,S端子,YPbPr（BNC）,GVA,DVI,HDMI 控制输入 RS-232（RJ45） 控制输出 RS-232（RJ45） 电源 AC100-240V 50/60HZ 环境温度（开机）（℃） 5-40 环境湿度（开机）（%） -30-85 尺寸（W×H×D）（mm） 1216×686 重量（kg） 32

产品型号：JK-CT1700                                                                正视图 产品结构特点:   l         超轻薄设计，使用美观，大方； l         专业级芯片及处理技术，确保高画质； l         工业级高性能液晶屏，确保高清晰，高稳定图象； l         工业级别金属外壳一体化设计，具有优良的防护等级和电磁屏蔽性能： l         高强度钢质外壳，可以提供良好保护； l         高可靠性，稳定性，特别适合恶劣的工业环境； l         多种信号输入/出接口，支持多种类的信号输入/出； l         工业级烤漆，简洁，大方的外观，与工业主机融为一体。   安装结构尺寸:                          产品规格: 液晶面板性能 17″TFT LCD 视频接口   工作条件   显示尺寸/比例 340(W)×273(H)/4:3 复合视频输入 2(BNC×2) 工作温度/湿度 0℃~50℃/20%～80% 物理分辨率 1280×1024 色差(YUV)输入 1(BNC×3) 储存温度/湿度 -10℃~60℃/5--95% 显示色彩 16.7M S-端子 1 电源功耗   点距(mm) 0.264(H)×0.264(V) D-15针RGB输入 1 电源 AC100V～240V，50/60Hz 亮度(nits) 450cd/㎡ DVI/HDMI 1（可选） 最大功率损耗 ≦35W 对比度 1000:1 复合视频输出 2(BNC×2) 待机功率损耗 <3W 视   角 170°/170° 重量及安装尺寸 可选 产品颜色 黑色/白色/定制 响应时间 8ms 净重（KG） 5.8 外壳材料 金属构件 行   频 56.7-82.8KHz 机身尺寸(L×W×H) 361*300*66 场   频 56~75Hz 安装方式 壁挂式     彩色制式 支持PAL/NTSC/SECAM 菜单操作 OSD按键板 可靠性（MTBF） 60000小时

DID 55英寸超窄边液晶拼接屏 55英寸超窄边液晶拼接屏描述： 1、采用直下式LED光源技术显示屏，3000：1的对比度；10000K的色温； 2、可支持到256屏幕墙； 3、超窄小拼缝在5.7mm，并具有边框补偿功能，高度还原真实画； 4、高分辨率，单屏可达1920X1080； 5、超长寿命，运行稳定，没有任何灼伤、损伤，维护成本低； 6、丰富的输入输出接口，VGA、HDMI、YPbPr、AV接口端子； 7、全新的超宽视角延展技术，保证在上下左右178度视角内观看到的图像不变形，色彩无失真。 55英寸超窄边液晶拼接屏图片： 55英寸超窄边液晶拼接屏规格： 有效显示面积（mm） 1209.6×680.4 屏幕尺寸 55inch 可视角度 左右/上下178° 屏幕长宽比 16:9 点距（mm） 0.63x0.63 对比度 4000:1 物理拼缝 5.3mm 光学拼缝 5.7mm 亮度（cd/㎡） 700 响应时间（ms） 8 显示色彩（M） 16.7 水平扫描频率（kHz） 31.5-91.1 垂直扫描频率（Hz） 50-85 分辨率 1920x1080（Full HD） 背光源 直下式LED 视频输入 复合视频（BNC）,S端子,YPbPr（BNC）,GVA,DVI,HDMI 控制输入 RS-232（RJ45） 控制输出 RS-232（RJ45） 电源 AC100-240V 50/60HZ 环境温度（开机）（℃） 5-40 环境湿度（开机）（%） -30-85 尺寸（W×H×D）（mm） 1216×686 重量（kg） 32

产品型号：JK-C1500                  正视图                              产品结构特点: l         超轻薄设计，使用美观，大方； l         专业级芯片及处理技术，确保高画质； l         工业级高性能液晶屏，确保高清晰，高稳定图象； l         工业级别金属外壳一体化设计，具有优良的防护等级和电磁屏蔽性能： l         高强度钢质外壳，可以提供良好保护； l         高可靠性，稳定性，特别适合恶劣的工业环境； l         多种信号输入/出接口，支持多种类的信号输入/出； l         工业级烤漆，简洁，大方的外观，与工业主机融为一体。   安装结构尺寸:                            产品规格:   液晶面板性能 15″TFT LCD 视频接口   工作条件   显示尺寸/比例 304(W)×228(H)/4:3 复合视频输入 2(BNC×2) 工作温度/湿度 0℃~50℃/20%～80% 物理分辨率 1024×768 色差(YUV)输入 1(BNC×3) 储存温度/湿度 -10℃~60℃/5--95% 显示色彩 16.7M S-端子 1 电源功耗   点距(mm) 0.297(H)×0.297(V) D-15针RGB输入 1 电源 AC100V～240V，50/60Hz 亮度(nits) 350cd/㎡ DVI/HDMI 1（可选） 最大功率损耗 ≦25W 对比度 500:1 复合视频输出 2(BNC×2) 待机功率损耗 <3W 视   角 160°/160° 重量及安装尺寸 可选 产品颜色 黑色/白色/定制 响应时间 5ms 净重（KG） 3.9 外壳材料 金属构件 行   频 31~60K 机身尺寸(L×W×H) 329*258*60 场   频 56~75Hz 安装方式 桌面式/壁挂式     彩色制式 支持PAL/NTSC/SECAM 菜单操作 OSD按键板 可靠性（MTBF） 60000小时

产品型号：JK-C2200                            正视图   产品结构特点:   l         工业级高性能液晶屏，高画质，高可靠性； l         使用专业级别的芯片元件及主板材料； l         金属外壳一体化设计，优良的防护等级和电磁屏蔽性能； l         特别适合恶劣的工业环境； l         多种信号输入/出接口，支持多种类的信号输入/出； l         开放的安装接口，安装方便，利于检修和维护； l         更宽广视角，可以显示更多内容。   安装结构尺寸:                             产品规格: 液晶面板性能 22″TFT LCD 输入和输出   OSD显示（菜单显示）   显示尺寸/比例 476(W)×298(H)/16:10 复合视频输入 2(BNC×2) 菜单语言 中文/英文（可选） 物理分辨率 1680×1050 色差(YUV)输入 1(BNC×3) 功率   显示色彩 16.7M S-端子 1 电源 AC100V～240V，50/60Hz 点距(mm) 0.282(H)×0.282(V) D-15针RGB输入 1 最大功率损耗 ≦55W 亮度(nits) 500cd/㎡ DVI 1 待机功率损耗 <3W 对比度 1000:1 复合视频输出 2(BNC×2) 外观   视   角 178°/178° 视频   机身尺寸(L×W×H) 496.7*323.1*64 响应时间 5ms 彩色系统 PAL/NTSC/SECAM 产品颜色 黑色/白色/定制 场   频 50～70Hz 兼容的HDMI输入/DVI 480P～1080P 外壳材料 金属构件 行 频 57.2-83.2KHz 3D Combfilter 有 安装方式 壁挂式 使用寿命（hrs） >60,000（hrs） 视频降噪 有

产品型号：JK-C4700     正视图 产品结构特点: l         最新防尘，防水，防爆，防眩光设计，适应各种场合及恶劣环境； l         工业级高性能液晶屏，高画质，高可靠性； l         使用国际厂商专业级别的芯片，出色的图像处理能力，完美视角效果； l         高亮，高对比，突出的层次感，完美的细节表现能力 l         6mS高速响应时间，在看高速运动图像时候，也能真正无拖尾； l         178度极限宽广视角，16：9黄金显示比例； l         金属外壳一体化设计，优良的防护等级和电磁屏蔽性能； l         超静音，低功耗，高可靠性，达6万小时； l         丰富的信号输入/出接口，支持多种类的信号输入/出； l         开放式安装接口，方便，快捷。 安装结构尺寸:                          产品规格:   液晶面板性能 47″TFT LCD 输入和输出   OSD显示（菜单显示）   显示尺寸/比例 1044(W)×588(H)/16:9 复合视频输入 2(BNC×2) 菜单语言 中文/英文（可选） 物理分辨率 1920×1080 色差(YUV)输入 1(BNC×3) 功率   显示色彩 16.7M S-端子 1 电源 AC100V～240V，50/60Hz 点距(mm) 0.543(H)×0.543 (V) D-15针RGB输入 1 最大功率损耗 ≦220W 亮度(nits) 650cd/㎡ DVI 1 待机功率损耗 <3W 对比度 2000:1 复合视频输出 2(BNC×2) 外观   视   角 178°/178° 视频   机身尺寸(L×W×H) 1109.6*660*116.2 响应时间 8ms 彩色系统 PAL/NTSC/SECAM 产品颜色 黑色/白色/定制 场   频 50～70Hz 兼容的HDMI输入/DVI 480P～1080P 外壳材料 金属构件 行   频 65-70.5KHz 3D Combfilter 有 安装方式 壁挂式 使用寿命（hrs） >60,000（hrs） 视频降噪 有
