‍保护器件的最佳选择—低电容TVS二极管3.3V-24V Gigabit Ethernet protection全新低容TVS二极管系列，低电容质只有1 pF（picofarads），成为今日高速以太网通信线路和工业应用中的高速接口的理想保护组件。 TVS二极管型号DLLC03CI THRU DLLC24CI最低只有1 nA的TVS二极管漏电流，这一点对于目前的高速通信领域是重要的考虑项目。如车载电子的CAN系统， 物联网传感器、安防监控设备，智能家居等使用低漏电流保护组件有助提高电源效率，并可延长运作时间。 鼎先电子型号DLLC03CI THRU DLLC24CI系列的组件提供符合IEC 61000-4-2的±30 kV接触放电ESD保护，以及符合IEC 61000-4-4标准40A(5/50nS)的浪涌保护。这些功能的设计意在改善可靠性，并提高应用程序对抗ESD和其他瞬态电压事件的损害。 鼎先电子的这款新型TVS二极管更采用了SOD323封装，双向的TVS提供卓越的保护，尤其适合高速以太网通信线路。低电容TVS二极管DLLC03CI-LF-T7 电性参数：功率pPP: 350W  8/20US  断态电压3.3V， 箝位电压VCC20A 极低的漏电流 IR

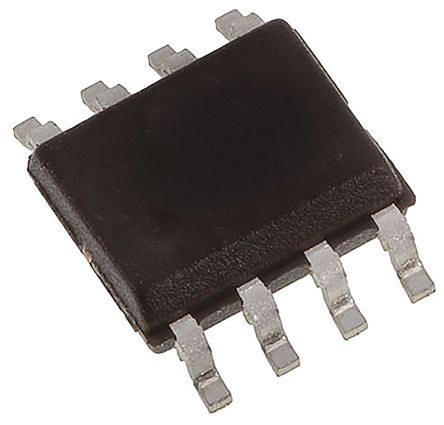

‍用于千兆以太网保护的低压瞬变二极管集成芯片 SLVU2.8  SLVU2.8-4  SLVU2.8-8SLVU2.8系列的设计是为了保护以太网线路。它的低电容使它与千兆位以太网兼容。SLVU2.8-4A1被设计成与千兆以太网和千兆位POE兼容，使用两个SO-8包，并且可以使用一个设备在10/100 Mbps以太网上使用。SLVU2.8-8a1的设计是为了与千兆以太网和千兆位POE兼容使用一个单一的SO-8软件包。浪涌能力符合iec 61000-4-5级2级(1kV，42Ω，24A).封装在SO-8，SLVU2.8是一个流通式设计，以尽量减少跟踪电感。脚印符合IPC 7531标准。关键特征§ 峰值脉冲电流：i聚丙烯=30 A8/20μs§ 低电容：C类型=1.5 PF§ 隔离电压：vR=2.8 V§ 低泄漏电流：iRMAX=0.2μA§ IEC61000-4-5(1kV 42Ω24A)符合T标准j=150°C§ 符合下列标准§ iec 61000-4-2级§ 15 kV(空气放电)§ 8kV(接触放电)§ Iec 61000-4-4级§ ±2kV-40A(5/50 ns)§ iec 61000-4-5 2级§ ±1kV-42Ω SLVU2.8一系列低电容值TVS阵列，可以保护千兆以太网设备。可以使其达到IEC61000-4-2和IEC6100-4-4,和IEC61000-4-5的要求. 目前推出的产品型号SLVU2.8(SOT-23)、SLVU2.8-4(SOP-8)分别为单路,和四路保护.典型应用包括如:在10/100M以太网RJ45数据线,视频信号线等ESD保护.特点：8/20 µs峰值脉冲电流：I = 30A，8 / 2us低电容Low capacitance:：Ctyp 1.5 Pf反向工作电压Stand-off voltage: V R = 2.8 V低漏电流Low leakage current: I R max = 0.2 µACompliant with:兼容：IEC 61000-4-2 4级：15 kV（空气放电），8千伏（接触放电）IEC 61000-4-2 level 4: 15 kV (air discharge); 8 kV (contact discharge)IEC 61000-4-4 level 4:±2 kV, 40 A (5/50 ns)IEC 61000-4-5 level 2:±1 kV, 42 O up to Tj = 150°SLVU2.8.TCTSLVU2.8.TCSLVU2.8-LF-T7SLVU2.8-8.TBTSLVU2.8-8.TBSLVU2.8-8SLVU2.8-4TBSLVU2.8-4.TBTSLVU2.8-4.TBSLVU2.8-4-T7SLVU2.8-4-T13SLVU2.8-4-LF-T7SLVU2.8-4-LFSLVU2.8-4SLVU2.8

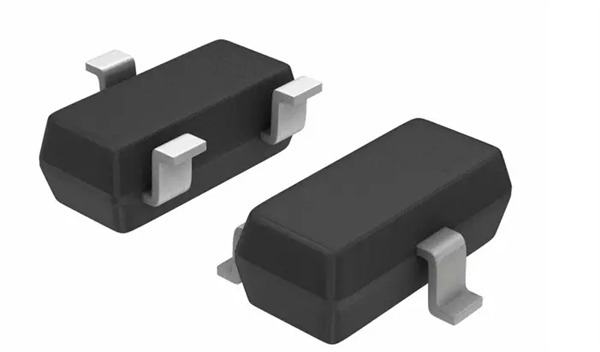

‍1. SM712系列瞬态抑制二极管阵列（ 专为保护具有非对称工作电压（-7V至12V）的RS-485应用而设计，使其免受静电放电（ESD）、电气快速瞬变（EFT）和雷电引致的浪涌电流带来的危害。 它能吸收高于IEC 61000-4-2国际标准规定之最高级别的反复性ESD放电，无需担心其性能发生减退，并可在极低的箝位电压下安全地耗散19A的8/20μs波形浪涌电流（IEC61000-4-5）。功能与特色:· 可靠的浪涌和增强型ESD保护功能: ESD，IEC61000-4-2: ±30kV（接触）；EFT，IEC61000-4-2: 50A；雷电，IEC61000-4-5: 19A；峰值脉冲功率: 600W· 非对称断态电压符合RS-485收发器规格· 低动态电阻（0.5Ω TYP）提供出色的箝位性能· 75pF（最大）最低电容负载· 符合AEC-Q101应用:· RS-485· 现场总线· Modbus· Profibus现场总线· DMX512· 安全系统· 自动柜员机（ATM）· 自动化设备

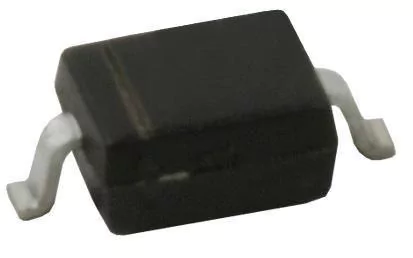

‍SOD-323封装双向 SD05C SD12C SD15C SD24C SD36C单向：SD05T1 SD05T1G SD12T1 SD12T1G  SD05和SD05C系列SOD323 TVS功能和优点： 350W，峰值脉冲功率 (tp = 8/20μs)瞬时保护，符合IEC 61000-4-2 (ESD) ±15kV（空气），±8kV（触点）IEC 61000-4-4 (EFT) 40A (5/50ns)IEC 61000-4-5（雷电）24A (8/20μs)保护输入/输出或电源线路SD05单向，SD05C双向。 TVS 二极管  SD24C  双向, 350W, 44V, 2针 SOD-323封装TVS 二极管，用于 ESD 保护 350W，SDxxC 系列， 350 W 峰值脉冲功率 (tp = 8/20μs)瞬时保护，用于数据线路，符合IEC 61000-4-2 (ESD) ±15kV（空气），±8kV（触点）IEC 61000-4-4 (EFT) 40A (5/50ns)IEC 61000-4-5（雷电）24A (8/20μs)保护输入/输出或电源线路SD05C.TCT 双向 TVS 二极管, 350W, 14.5V, 2针 SOD-323封装 PESD3V3L1BA 双向 ESD 保护二极管, 500W, 26V, 2针 UMD封装PESDxxxL1 系列，低电容双向 ESD 保护二极管， 低电容双向静电放电 (ESD) 保护二极管，采用小型表面安装设备 (SMD) 塑料封装，设计用于保护一条信号线路不被 ESD 及其他瞬态损坏。Type number   Marking codePESD3V3L1BA  ABPESD5V0L1BA  ACPESD12VL1BA  ADPESD15VL1BA  AEPESD24VL1BA  AF

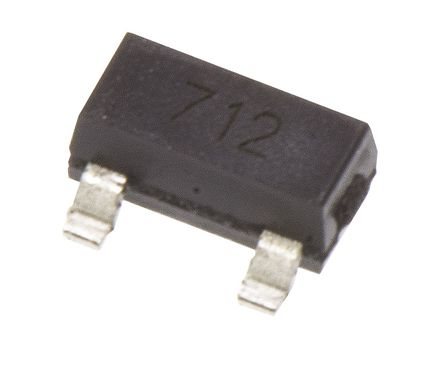

‍防雷击的TVS二极管，保障CAN总线通信安全NUP2105L，NUP3105L 双线路 CAN 总线保护器NUP2105L/NUP3105L 设计用于保护高速和容错网络中的 CAN 收发器，防止 ESD 及其他有害瞬态电压事件。每行 350W 峰值功率耗散低反向泄漏电流 (< 100nA)低电容高速 CAN 数据速率IEC 兼容性：IEC 61000−4−2 (ESD)：4 级IEC 61000−4−4 (EFT)：40A – 5/50ns（50A - 5/50ns，用于 NUP3105L）IEC 61000−4−5（照明）8A (8/20μs) NUP2105LT1G 双向 TVS 二极管, 350W, 44V, 3针 SOT-23封装 防雷击的TVS二极管，保障CAN总线通信安全SM24CANB-02HTG - SM24CANB系列SM24CANA 系列 - 200W瞬态抑制二极管阵列SM24CANB瞬态抑制二极管阵列设计用于保护汽车控制器区域网络（CAN）免受静电放电（ESD）、电气快速瞬变（EFT）和其它过压瞬变造成的线路损坏。SM24CANB系列可吸收高于IEC61000-4-2国际标准规定之最高级别的反复性ESD放电，而不会发生性能减退，并可在极低的箝位电压下安全地耗散10A的8/20s波形浪涌电流（IEC61000-4-5）。功能与特色:ESD，IEC61000-4-2，±30kV（触点），±30kV（空气）EFT，IEC61000-4-4，40A（5/50ns）雷击，IEC61000-4-5，10A（tP=8/20μs）低箝位电压泄露电流低符合AEC-Q101应用:CAN总线保护汽车网络\车载诊断传感器，执行器能源总线工业控制网络设备网安全总线CAN open PESD1CAN，CAN 总线 ESD 保护二极管 PESD1CAN 采用小型 SOT23 (TO-236AB) 表面安装设备 (SMD) 塑料封装，设计用于保护两路汽车用控制器区域网络 (CAN) 总线线路不被静电放电 (ESD) 及其他瞬态损坏。瞬态电压抑制器， PESD1CAN,215 双向 TVS 二极管, 200W, 70V, 3针 SOT-23 (TO-236AB)封装 主要特性出色的ESD保护特性极低容抗超低钳位电压 超低漏电流 极小封装 IEC 61000-4-2,level 4 认证(> 15 kV 非接触放电, > 8 kV 接触放电)HBM MIL-Std 883, class 3认证(> 4 kV)

‍0524P 静电二极管/ESD静电抑制器0524P的参数：封装：SLP2510P8电压：5V钳位电压：I PP = 1A, tp = 8/20μs  Any I/O to to GND 15V容值：0.8pF 功率：150W IPP 5A  0524P的特性：1、依据(tp=8/20μs)线路，峰值脉冲功率为150W2、保护两个或四个I/O线3、低电容：0.3pF典型值(I/O至I/O)4、低工作电压：5V5、符合RoHS6、IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)7、IEC61000-4-4(EFT)40A(5/50ηs)8、IEC61000-4-5(Lightning)5A(8/20μs) 0524P的超低线路电容(0.8pF)将ESD保护性能提高到了一个新的水平。设计工程师首次能够对高速接口实施高于IEC 61000-4-2 4级标准的空气和人体接触静电放电保护，同时还能最大限度地降低HDMI信号的失真度，保证数据具有很高的完整性。ULC0524P兼容其他的高速接口，如IEEE 1394a/b接口、USB2.0接口、以太网接口、视频线路接口。0524P 4路单向超低电容TVS阵列,对应RCLAMP0524P 、CDDFN10-0524P、HSP061-4M10、TPD4S010DQAR、SPE0581、 WS05-4R2P、ESDA6V8UD-10/TR、PLR0524、PLR0524P、SEDFN05V4、ESDR0524P 、IP4284CZ10-TBR、IP4283CZ10-TBA。

单通道数据线路保护瞬态电压抑制器二极管ESD防静电二极管LESD11D5.0CT5G   WE05DS-BARS6H15K5M  LESD11D5.0CT5G  RS2TG515M   RS6H15K5MDESD5V0S1BLP3-7 双向 TVS 二极管, 145W, 14.5V, 2针 DFN封装LESD11D12T5G VRM 12V DFN0603-D 元器件通用ESD保护二极管  型号 断态电压导通电压VC箝位电压寄生电容IR (μA) Current IPP@ 8/20μs(A)   Power_ @8/20us_ (WATT) Package  LESD11D3.3T5G  3.3  5  11  13  1  DFN0603-D  LESD11D3.3CT5G  3.3  5  11  15  1  DFN0603-D  LESD11D5.0T5G  5  6.2  11  30  1  6  66  DFN0603-D  LESD11D5.0CT5G  5  5.6  12.5  15  0.5  5.5  69  DFN0603-D  LESD11LM5.0CT5G 5  5.5  12.1  3  0.1  2.5  30  DFN0603-D  LESD11LV5.0T5G  5  6  18.4  1.5  1  2.5  DFN0603-D  LESD11LL5.0T5G  5  6  13  0.5  0.5  6  78  DFN0603-D  LESD11LL5.0CT5G  5  6  20  0.25  0.5  4  80  DFN0603-D  LESD11LS5.0T5G  5  6  12.5  0.55  1  DFN0603-D  LESD11LS5.0CT5G  5  6  12.5  0.3  1  DFN0603-D  LESD11D12T5G  12  13.3  18  25  1  4  72  DFN0603-D  LESD11L3.3T5G  3.3  5  9  0.5  1  DFN0603-D  LESD11L3.3CT5G  3.3  5  9  0.5  1  DFN0603-D  LESD11L5.0CT5G  5  6  20  0.15  0.5  DFN0603-D  LESD11LH5.0CT5G  5  5.5  11.5  2.7  0.1  3.5  40  DFN0603-D  LESD11LV12CT5G  10  12  24.5  1.8  1  1.65  DFN0603-D  单通道数据线路保护瞬态电压抑制器二极管  规格型号 断态电压导通电压VC箝位电压寄生电容IR (μA) Current IPP@ 8/20μs(A)   Power_ @8/20us_ (WATT) Package  LESD5Z2.5T1G  2.5  4  10.9  145  6  11  200  SOD-523  LESD5Z3.3T1G  3.3  5  14.1  105  1  11.2  200  SOD-523  LESD5L3.3T1G  3.3  5  9.5  0.5  1  SOD-523  LESD5L3.3CT1G  3.3  5  10  0.5  1  SOD-523  LESD5Z5.0T1G  5  6.2  18.6  80  1  9.4  200  SOD-523  LESD5D5.0CT1G  5  5.6  18.6  15  1  9.4  174  SOD-523  LESD5L5.0CT1G   5  5.4  12.9  0.5  1  SOD-523  LESD5L5.0T1G  5  5.4  9.8  0.5  1  SOD-523  LESD5Z6.0T1G  6  6.8  20.5  70  1  8.8  200  SOD-523  LESD5Z7.0T1G  7  7.5  22.7  65  1  8.8  200  SOD-523  LESD5Z12T1G  12  13.5  25  55  1  9.6  200  SOD-523  LESD5Z5.0CT1G  5  5.6  18.6  25  1  9.4  200  SOD-523  LESD3Z5.0T1G  5  6  9.8  350  10  5  350  SOD-323  LESD3Z5.0CMT1G  5  5.6  11.6  25  1  9.4  174  SOD-323  LSD05T1G  5  6  14.5  350  10  24  350  SOD-323  LSD12T1G  12  13.3  25  150  1  15  350  SOD-323

 低电容TVS管ESD静电抑制器· GBLC03CI  低残压，低漏电流，低电容值· MAXIMUM  CLAMPING  VOLTAGE  @8/20µsVC @ IPP 13.9V @ 15.0A · Ethernet - 10/100/1000 base T 以太网防浪涌保护器件· 超低电容系列可为高速串行接口提供更高水平的ESD保护。· 超低电容TVS阵列;· 特性 • 350瓦峰值脉冲功率每条线（TP =8/20μS）· • 单向及双向配置 · • 更换MLV（0805） · • 保护电源或I / O端口 · • ESD保护>40千伏 · • 低钳位电压 • 多从3V到24V电压类型 · • 超低电容：3PF一般 · GBLC03I  GBLC03CI· GBLC05I  GBLC05CI· GBLC08I  GBLC08CI· GBLC12I  GBLC12CI· GBLC15I  GBLC15CI· GBLC18I  GBLC18CI· GBLC24I  GBLC24CI · GBLC03 GBLC03C GBLC05 GBLC05C · GBLC08 GBLC08C GBLC12 GBLC12C · GBLC15 GBLC15C GBLC18 GBLC18C · GBLC24 GBLC24C CDSOD323-T05C  TVS二极管, AEC-Q119, CDSOD323系列, 双向, 5 V, 18.3 V, SOD-323, 2 引脚· 产品范围:CDSOD323系列· TVS极性:双向反向关态电压 Vrwm:5V· 钳位电压 最大:18.3V· 二极管封装类型:SOD-323· 针脚数:2引脚· 击穿电压最小值:6V· 击穿电压最大值:6V· 峰值脉冲功率耗散:350W· CDSOD323-T03 CDSOD323-T03C · CDSOD323-T05 CDSOD323-T05C· CDSOD323-T08 CDSOD323-T08C· CDSOD323-T12  CDSOD323-T12C · CDSOD323-T15 CDSOD323-T15C· CDSOD323-T18 CDSOD323-T18C· CDSOD323-T24 CDSOD323-T24C
