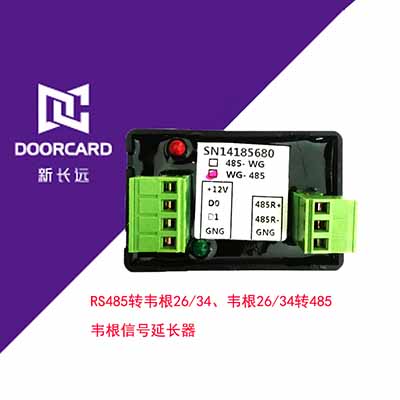

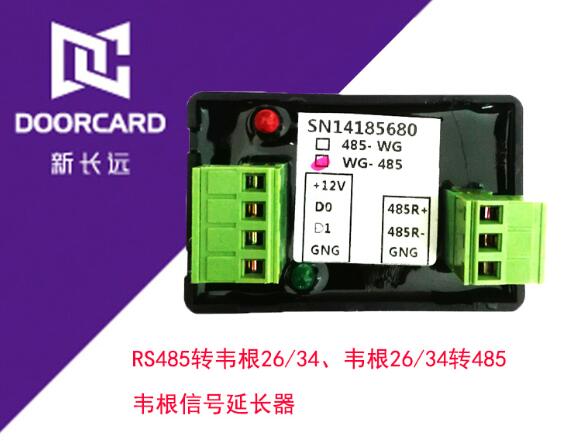

新长远RS485转WG26转换器485转韦根26 韦根信号延长器

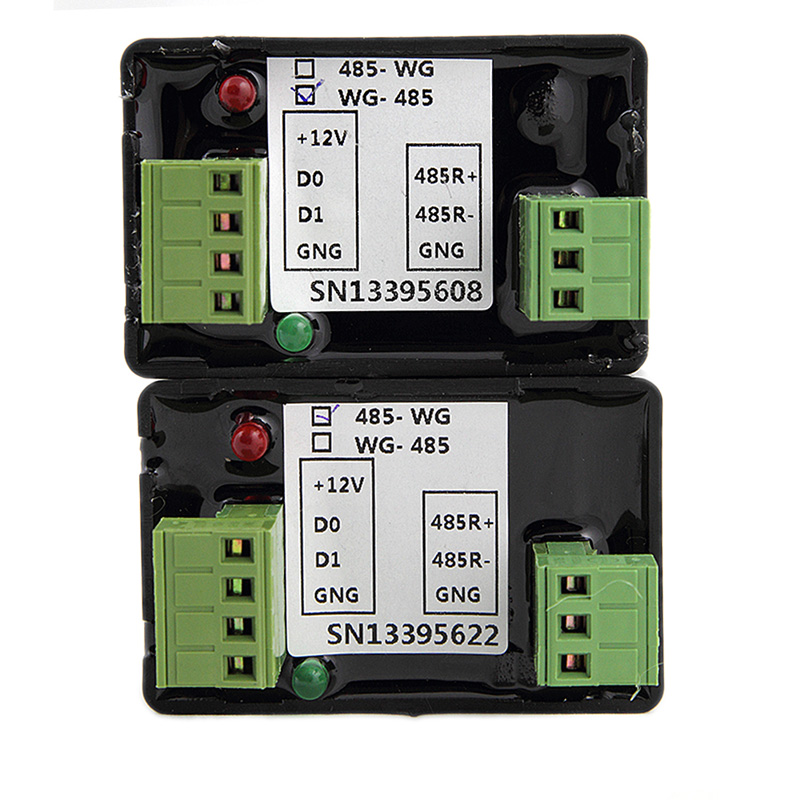

RS485转WG26/WG34接线图

 12V供电

格式：

波特率   9600 N 8 1

一、RS485输入

02 31 30 31 30 37 38 35 33 31 36 0D 0A 03

02 是开始，

31 30 31 30 37 38 35 33 31 36  是卡号（10位：1010795316）

0D 0A 是回车换行

03 是结束

二、WG26或者WG34输出

   4字节卡号：1010795316=(16进制)3C3F8334

WG26输出 (16进制)  3F8334

WG34输出 (16进制)  3C3F8334

三、设置WG输出,出厂默认是WG26

1. 设置WG26，发这个命令02 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 0D 0A 03

2. 设置WG34，发这个命令02 22 22 22 22 22 22 22 22 22 22 22 22 22 22 0D 0A 03

 备注：发送14个 1A就是WG26；发送14个22 就是WG34

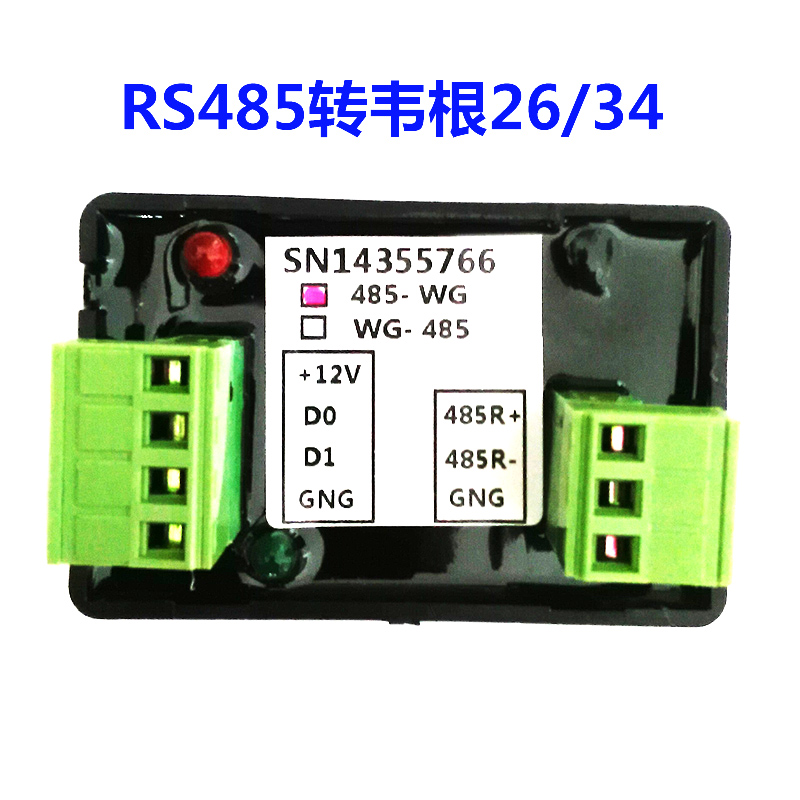

485转韦根26/34转换器

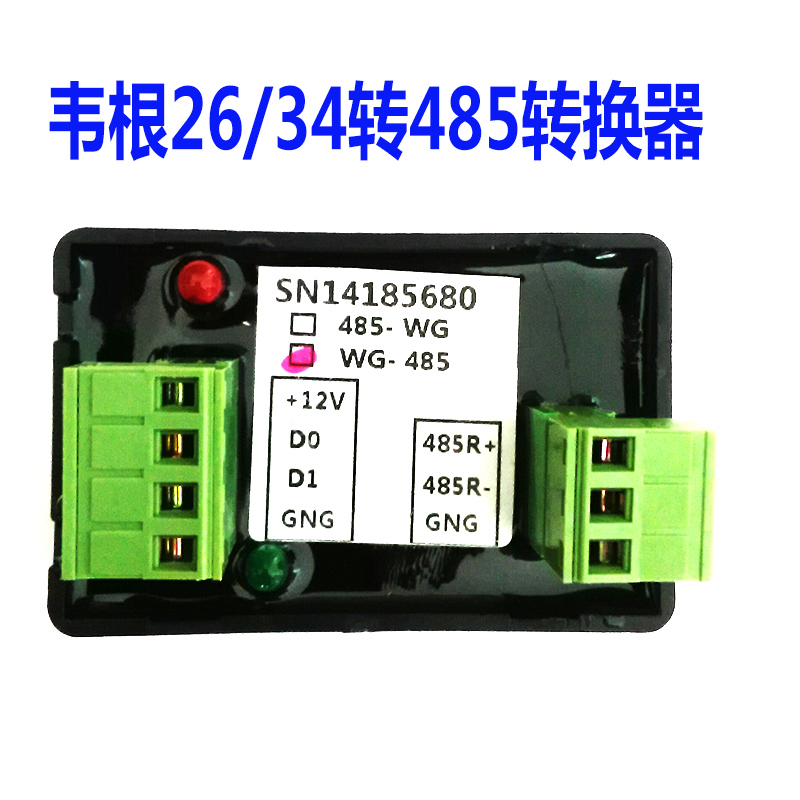

韦根26/34转485转换器

485转韦根26/34转换器、韦根26/34转485转换器:将485通讯协议转换成韦根26/34输出；

将韦根26/34通讯协议转换成485输出

【性能特征】

1、485数据格式；

2、玺瑞SYRIS READER通讯协议；

3、485转韦根26/34转换器输出格式可定制，欢迎OEM！

【产品介绍】

485转韦根26/34转换器把RS-485读卡器输出的卡信息,转换成韦根26或者韦根34格式输出。使只有韦根接口的控制器，也可以接能够远距离通讯的485读卡器。

485转韦根26/34转换器韦根26/34转485转换器把韦根26或者韦根34读卡器输出的卡信息,转换成RS-485格式输出。

【技术参数】

工作电压：DC 9V-12V；

兼容RS-485 TIA/EIA标准；

一路独立的485输入，对应一路韦根输出；

带外部看门狗，防止死机。
