特点
          ● 二态或四态的输入 二态输入可显示设备的开/关状态，四态输入可显示设备的断路和短路及开/关状态。
          ● 支持 9600或19200波特的RS-485总线传输 改进的RS-485总线算法。
          ● 便于安装 支持表面安装，DIN导轨，或指定的箱体内。
          ● 可扩展的模块化设计 多个RDR2S模块可通过RS-485进行连接。
          ● UL认证 UL294认证。

操作
RDR2S提供下列连接：
          ● 输入 - 支持出门按钮，门磁，读卡器（PIN，卡或生物识别）
          ● 输出 - 电锁，例如防撬。
注意：RDR2S 不支持单线的韦根信号或键盘（RDR2支持单线的韦根信号或键盘）
电源要求
          RDR2S需要24VDC，1.5A输入电源 （电源大小根据被连接设备的需求）以及2芯RS-485线连接至CK722，Ck721或者CK720/CK705控制器。RDR2S输出5，12，24VDC至读卡器，也可输出12 或24VDC，或者继电器信号至门锁或其它辅助设备，例如：红外探测器。
读卡器和输入/输出模式
        RDR2S支持灵活配置，可支持最多两个读卡器、或一个读卡器+输入/输出，或者只有输入/输出。
        RDR2S可配置为下表中任意一个模式
        读卡器或输入/输出模式（可内部编程自由配置输入的二 /四态）

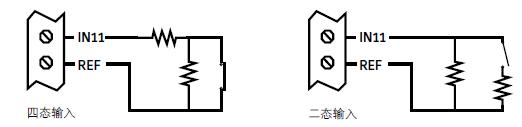

四态输入
四态输入提供2个附加状态（断路和短路），需要设置2个电阻在输入设备。见图2及3。
注意：四态输入连接需要2个同样阻值的电阻150-2000欧，5% ，1/4W。推荐阻值 1200欧

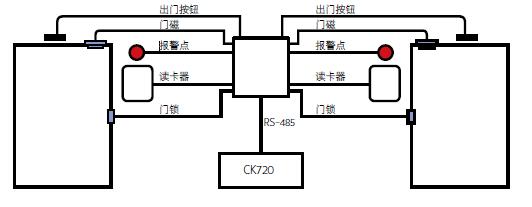

RDR2S 典型配置
以下为CK720控制器及RDR2S接口模块的双门配置图

技术参数
