WHD90R-11智能型导轨安装温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。该系列产品抗干扰能力强，可靠性高。

WHD90R-11智能型温湿度控制器以数码管方式显示温湿度值，有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控，用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体，精度高、测量范围宽，是一种适合于各个行业和领域的温湿度测量控制仪表。

智能型温湿度控制仪的原理、特点及技术参数。

工作原理及功能

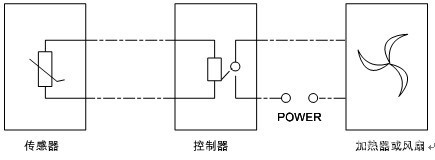

温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成。

传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。

产品特点

?生产工艺先进，产品品质优秀；

?采用集成数字温湿度传感器，测量精度高，接线方便；

?每一路测量对应两个控制输出接点，可分别接加热器和风扇；

?通过按键编程，用户可任意的设置控制参数，及控制器工作参数；

?仪表设定数据永久保存，掉电后不丢失；

?抗电磁干扰能力极强；

?具有密码保护功能。

技术参数

测量范围

温度 -40.0℃~+99.9℃

湿度 20%RH~90%RH

精度

温度 ±3℃

湿度 ±5%RH

变送输出

DC4-20mA或DC0-20mA

控制参数设定范围

加热升温 -40.0℃~+40.0℃

鼓风降温 0.0℃~+100.0℃

湿度控制 20%RH~90%RH

可设回滞量

1~40（℃或%RH）

输出触点容量

5A/AC250V（无源接点）

辅助电源

电压 AC 85~265V DC 100~350V

功耗 基本功耗(≤0.8W)+继电器功耗(每路≤0.7W)

安全性能

工频耐压 电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)

绝缘电阻 ≥100MΩ

平均无故障工作时间 ≥50000小时

通讯接口

RS485，MODBUS-RTU协议

选型

智能型温湿度控制器可同时多点测量，多点控制环境的温、湿度，订货时应包含以下信息：产品型号，辅助电源、控制器参数、连接线长度、加热器。

范例

型   号：WHD90R-11-C

辅助电源：AC220V

控制参数：升温：t≤5℃,

鼓风：t≥40℃，

除湿：RH≥85%

连接线：DS-2

加热器：ALW-200W

 WHD90R智能型温湿度控制器

项目 型号	基本功能	传感器 （只）	接线图	产品图片
WHD90R-11	1路温湿度 控制	WH-2(1)	见注1

可带辅助功能：故障报警“-J”、通信“-C”、变送“-M”。
