300万宽动态网络高清模组
- 型号：M8R31
- 价格：1000
- 最小起订量：0
- 供货总量：0
- 产品介绍
功能特点
- * 高灵敏度、高信噪1/3″ 3.1MP 逐CMOS图像传感器
- * 采用美国TI单芯片SOC：内置（ARM9＋DSP）和高速视频协处理器
- * 最高像素可达3.1MP，最高分辨率可达2048x1536
- * 优化的H.264压缩算法，支持三码流，支持手机监看，兼容多种智能手机操作平台
- * 支持多种网络协议：HTTP、TCP/IP、DHCP、DNS、UDP、RTSP、ANNP等
- * 支持动态域名解析，支持LAN和Internet (ADSL、Cable Modem)
- * 内置Web Server方便用户使用标准的IE浏览器实现对前端的实时浏览和设置管理
- * 最大可支持10个用户同时浏览
- * 提供心跳、视频丢失、移动检测（区域、灵敏度可设）报警功能
- * 支持10M/100M网络自适应
- * 提供RS485/RS232串口和内置多种解码器协议，支持透明传输协议
- * 异常自动恢复功能，网络中断自动连接功能
- * 可以外接IR-CUT，支持彩色转黑白功能
- * 支持网络系统升级功能
多功能接口
| Pin1 | RS232_RXD |
| Pin2 | RS232_TXD |
| Pin3 | RS485_DN |
| Pin4 | RS485_DP |
| Pin5 | VIDEO OUT |
| Pin6 | B/C_STATE |
| Pin7 | RST_IN |
| Pin8 | GND |
| Pin9 | GND |
| Pin10 | 12v |
PIN1/2：RS232_RXD/TXD；RS232接口的收发数据线，作为Debug ；
PIN3/4：RS485_DN/DP；RS485接口的负端和正端；
VIDEO OUT：模拟输出，只能作为现场调试镜头用，不能作为DVR、DVS等设备的输入使用；B/C_STATE：input(3.3V TTL电平），接IRCUT控制板输出，B/C_STATE 为高，图像转为黑白；B/C_STATE为低，图像转为彩色；
RTS_IN：恢复出厂设置，当用户需要恢复出厂设置时，RST_IN与GND短接5-10s，重新上电后即恢复为出厂设置。
PIN3/4：RS485_DN/DP；RS485接口的负端和正端；
VIDEO OUT：模拟输出，只能作为现场调试镜头用，不能作为DVR、DVS等设备的输入使用；B/C_STATE：input(3.3V TTL电平），接IRCUT控制板输出，B/C_STATE 为高，图像转为黑白；B/C_STATE为低，图像转为彩色；
RTS_IN：恢复出厂设置，当用户需要恢复出厂设置时，RST_IN与GND短接5-10s，重新上电后即恢复为出厂设置。

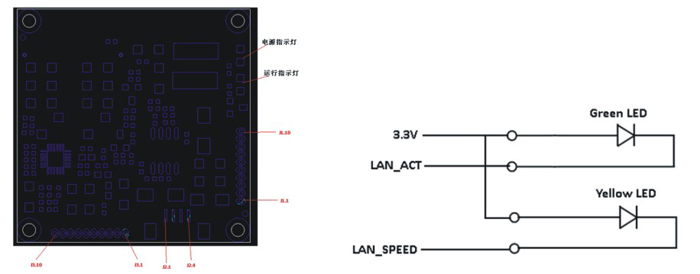

接插件位置图
|
型 号 |
WS-M8R31/38 | |
|
摄像机 |
主处理器 |
TI单芯片SOC |
|
图像传感器 |
310万像素1/3″ 逐行低照度宽动态CMOS |
|
|
最低照度 |
彩色：0.1Lux/F1.2， 黑白：0.01Lux/F1.2 |
|
| IR-CUT | 支持 | |
|
快门控制 |
1/5秒至1/50,000秒 |
|
| 镜头接口 | C/CS 接口 | |
| 自动光圈 | DC驱动 | |
| 日夜转换模式 | 电子式或ICR | |
| 压缩标准 | 视频压缩标准 | H.264/MJPEG |
| 压缩传输码流 | 64Kbps-12Mbps，可以自定义 | |
|
音频压缩标准 |
G.711 |
|
|
图 像 |
最大图像尺寸 | 2048x1536 |
| 视频帧率 | 20fps 2048x1536 | |
| 30fps 1600x1200(1080P) | ||
| 30fps 1920x1080(1080P) | ||
| 30fps 1280x720(720P) | ||
|
图像设置 |
背光补偿、饱和度，亮度，对比度、尖锐度、增益、多码流、码率、帧率通过客户端或者IE浏览器可调 |
|
|
功 能 |
存储功能 | 支持SD/SDHC 32G |
| 智能报警 | 移动侦测、网线断、I/O报警 | |
|
网络协议 |
支持HTTP、DHCP、UDP、RTP/RTSP、ANNP(NTP、FTP) |
|
|
接入协议 |
支持ONVIF，PSIA协议 |
|
|
通用功能 |
一键复位、防闪烁、多码流、密码保护、OSD技术 |
|
|
接 口 |
音频输入 |
1路输入，电平3.3Vp-p，12dB增益放大。音频输入(ADC)动态范围：70dB，采样频率为8kHZ |
|
音频输出 |
1路输出，音频信号输出(DAC)，动态范围70dB，需外接功放 |
|
|
通讯接口 |
1个RJ45 10M／100M自适应以太网口，1个RS-485接口，1个RS-232接口 |
|
|
报警输入 |
2路 |
|
|
报警输出 |
l路 |
|
| 视频输出 | 1个模拟视频输出，支持CVBS标准，PAL/NTSC可配： | |
|
电 源 |
DC12 |
|
（以上数据仅参考，实际以产品说明书为准，如有变更恕不另行通知）
