5-1000MHz室内型分支分配器

产 品 说 明 概述：     MW-BLE-L3口 型双向放大器是一种功能齐全、结构紧凑的放大器，它适用于HFC网络，在HFC网络中它位于光节点之后，补偿电缆对射频信号的衰减，实现射频信号的延长传输。同时正向输出口又可作为反向信号的输入口以实现网络信号的双向传送。产品正向通道采用两级模块放大，多种工作增益可选。输出端口有单路输出、两路分配或分支三种输出方式可选，具有更广泛的适用性.......     特点：     1.5~862MHz双向平台  2.具有~60V独立供电端口(适于60V供电机型)  3.双向滤波器为插件式设计，可提供多种分割频率  4.有单路输出,双路分配或分支三种输出方式可选  5.-20dB定向耦合测试方式  6.支持双向工作,正、反向输出电平连续可调  7.60V(35V~90V)或220V(100V~265V)交流工作电压  8.最大10安培过流

放大联通，移动信号，空旷距离1000平米。

  锌合金压铸外壳，表面镀锡处理。 ★ 采用全锡封方式，屏蔽度：5-1000MHz≥100dB。 ★ 体积小，重量轻。 ★ 可消除回传强信号对正向信号的干扰。 ★ 安装简单，两边孔位用来固定主体。 ★ 表面喷漆处理，防氧化、不变色。 ▲技术指标 项 目 2772 2773 2774 2776 2778 插入损耗 IN-OUT (dB) 5-65 MHz 3.5 5.8 7.0 11.0 11.2 65-550 MHz 3.7 6.0 7.5 11.2 11.5 550-750 MHz 3.8 6.5 7.8 11.8 12.0 750-1000 MHz 4.0 6.8 8.3 12.0 12.5 相互隔离度 OUT-OUT (dB) 5-65 MHz 18 23 25 25 25 65-550 MHz 30 30 28 28 28 550-750 MHz 30 28 28 28 28 750-1000 MHz 28 25 25 25 25 反射损耗 IN/OUT (dB) 5-65 MHz 20 20 18 18 18 65-550 MHz 22 22 22 20 20 550-750 MHz 22 20 20 20 20 750-1000 MHz 20 20 20 18 18 尺寸 mm 53*49*17 74*50*17 74*50*17 118*60*17 118*60*17 重量 g 40 55 60 110 115     反向频率范围（5-30MHz） 单路信号电平 120dBμV 正向频率范围（40-1000MHz） 谐波失真 ≤10dBμV

产 品 说 明 PBI-4000MUV 专业级全频道捷变式邻频电视调制器 4000MUV 专业级全频道870MHz捷变式邻频电视调制器,是专业级的全频道高性能捷变式中频调制器，采用高可靠性残留边带滤波器，中频调制信号处理方式；双重PLL频率锁定，性能稳定可靠；射频放大采用进口模块组件，非线性失真小，确保高输出电平；其带外寄生输出抑制度大于60dB（若外加频道滤波器，可大于70dB）；微电脑CPU控制，可编程100个频道，两位LED频道显示；有断电记忆功能，具有频率微调功能，最大微调频率范围可达±4MHz，射频输出电平高达115dBμV，有极好的音频及视频线性度；可独立或与PBI-3000MC, 2500MB, 2000MB调制器或其它品牌的调制器组成中大型的CATV系统，尤其可用于CATV系统的扩容和节目的增加。 技术参数 输出频率48MHz～870MHz（CH1～CH56，Z1～Z43频道连续可调） 射频输出电平115dBμV 寄生输出抑制比≥60dB 射频输出端反射损耗≥12dB（VHF）；≥10dB （UHF） 视频调制度87.5%（视频输入电平1Vp-p） 视频带内平坦度≤2 dB 微分增益≤3% 微分相位≤3° 视频信噪比≥52dB 色/亮时延差△τ≤45ns 音频预加重50μs 音频载波调制频偏±50KHz（音频输入电平0dBm±6dB） 音频总谐波失真≤0.8% 音频信噪比≥58dB 图像载频准确度△f≤5KHz（VHF）；≤10KHz（UHF） 视频箝位能力≥26dB 图像载频微调范围±4MHz(0.5MHz步进) 电源供电AC 220V±10%, 50Hz±2Hz，20W 环境温度5°C～40°C 相对湿度≤85% 工作环境大气压86Kpa ～ 106Kpa 体积483mm×320mm×45mm 重量4Kg

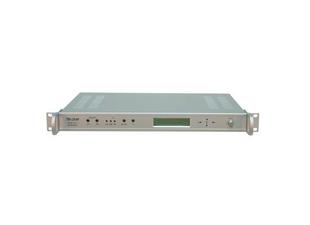

MW-MOD-9835捷变频邻频调制器     概述：   MW-MOD9835捷变频邻频调制器，实现45-870MHz范围内视/音频信号的射频调制。由于可以方便地更改输出频率，该产品更适合于作为系统前端调制器的备份。调制器允许输入0.7~1.4V视频信号源信号，例如：卫星接收机、电视摄像机或电视解调器等。在正常频偏条件下，通过外部的连续调节可以输入0.775V±10dB/10KΩ的音频信号。调制器图像、伴音、中频通道分别采用声表滤波处理，具有标准残留边带特性，避免了图像、伴音通道相互干扰，使之最适用于邻频传输系统。具有视频箝位电路，有效去除外来叠加交流声。具有中频环路，提供了频道变换前的外部信号处理。图像电路采用晶体振荡，本振、伴音电路采用频率合成技术，保证输出电视频道的频率稳定度。采用二次变频方案，以及高选择性跟踪滤波器，有效保证了整个频带内良好的寄生输出抑制性能。   特点：   标准视、音频信号输入PREFIX = O 45-870MHz范围的所有系统和电视频道 具有视频输入箝位电路、伴音输入标准预加重电路 图像、伴音、中频通道分别采用声表滤波处理 具有外部中频环路 视、音频调制度可调 ● 采用频率合成技术，频率稳定度高 ● 射频输出电平可调 液晶显示 视、音频调制度过调指示 RF输出电平监测口（-20dB） 采用模块放大推动输出，稳定可靠

杰士美功分器

产 品 说 明 派瑞单体门禁是一款集门禁控制、安全报警、读/发卡机具及电子门锁于一体的特有的二代身份证单体门禁系统。        派瑞单体门禁特点：        1、可支持多张卡开门，开门不受任何限制。开门时记录开门卡号及进入日期、时间；关门时记录锁门日期、时间。        2、支持有限张副卡，只在特定时间段有效。开门时记录开门卡号及进入日期、时间，如门开超时则报警提示；关门时自动上锁并报警提示需要再次刷卡确认锁门日期、时间及卡号；锁门后系统会记录未读卡出现的开门现象。        3、多种报警功能：门长开状态下关门时会以声、光形式提醒用户取消长开状态；门虚掩或门没锁好会自动报警；电流欠压会报警提示更换电池。        4、独特的设计：系统提供独特的严格受控长开方式，可避免频繁开门操作；电子门锁内设访问控制口令，对上位机与门锁的连接提供访问认证；精确的时钟电路设计，在系统更换电池时也能正常计时；特有的安全设计，即使室外锁体裸露部分被破坏仍无法实施技术开启。        作为对派瑞综合门禁的有效补充，派瑞单体门禁通过了严酷的军用产品级试验，适用于对出入口需要进行严格控制的小型办公场所。

★ 锌合金压铸外壳，表面镀镍处理。 ★ 屏蔽度：40-450MHz≥75dB ★ 安装简单，两边孔位用来固定主体。   450-860MHz≥65dB ★ 频率范围：5-2400MHz。   860-2400MHz≥55dB ★ 输入输出可通过最大电流：30V 1A。 ★ 通过德国BZT和欧共体CE认证。 ★ -AP型为所有输出到输入端均可通过交直流传送。 ★ 室内使用型。   -P型为一个输出端到输入端可通过交直流传送。 ★ 75Ω 英制F型插座

产 品 说 明 PBI-2500MB多制式固定频道邻频调制主机，采用中频调制，860MHz以内邻频传输，采用高可靠性中频残留边带声表面波滤波器，多种锁相方式，内置宽带放大器，带外寄生输出抑制度大于60dB，输出电平113dBμV，PAL D或PAL B/G或NTSC制式输出固定频道，价格性能比优良，是中型CATV前端系统的最佳选择。     技术参数     固定频道 Ch1~Ch56(47~860MHz) Z1~Z43(PAL D) Che2~E12, S1~S91(PAL B/G)   输出电平 ≥113dBμV   输出电平可调节范围 0~-10dB(可调整)   图像/伴音功率比 10dB~20dB连续可调   输出阻抗 75Ω   寄生输出抑制比 ≥60dB   图像载频准确度 ≤±5KHz(VHF)；≤±10KHz(UHF)   射频输出反射损耗 ≥12dB(VHF带内); ≥10dB(UHF带内)   视频输入电平 1.0Vp-p(对应于87.5%调制度)   视频输入阻抗 75Ω   微分增益 ≤5%(当调制度为87.5%)   微分相位 ≤5°(当调制度为87.5%)   色度/亮度时延差 |△τ|≤45ns   视频带内平坦度 ≤2dB   视频箝位能力 ≥26dB   视频调制度范围 0~90%连续可调   视频信噪比 ≥45dB   2T脉冲K系数K2t ≤5%   音频输入电平 1Vp-p(±50KHz频偏)   谐波失真 1   音频频率响应 ±1.5dB   输入阻抗 600Ω   音频信噪比 ≥55dB   音频预加重 50μs   电源供电 AC200V±10%50Hz±2Hz≤15W   工作环境温度 5~40°C   工作环境湿度 ≤85%   工作环境大气压 86~106Kpa   体积 483mmx230mmx45mm   重量 2.7Kg
