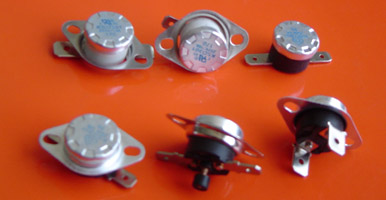

产品简介: KSD302/SWE302/JUC-6F产品应用:该产品专为家用暖水袋 电子消毒柜、电热开水瓶、咖啡壶、沐浴器、饮水机等产品作热控制器件。具有性能稳定、控温精度高、动作可靠干脆、不拉弧、使用寿命长,无线电干扰小等特点,也可应用于家用电器、电子仪器、电子控制柜等作过热保护、限温和控温作用。
技术参数:l额定电压:AC250V/125V (阻性负载) 额定电流:10A/12A/15A (可按用户要求协定)
动作温度范围:45℃-200℃ 通断温度差:10-40K(可按用户要求协定)
常态电气强度:AC1500V 、 50/60Hz,历时1min、无击穿、无闪络
绝缘电阻:>100 MΩ
|
突跳式温控器(家电类) >> KSD302突跳式温控器
|
|
 |
| |
|
产品编号:
|
KSD302温度开关温控器热保护器 |
|
产品名称:
|
KSD302突跳式温控器 |
|
规 格:
|
见产品详细说明 |
|
产品备注:
|
|
|
产品类别:
|
突跳式温控器(家电类) |
| |
|
产 品 说 明 |
|
规格参数
额定电气: 250VAC 10A, 125VAC15A
动作温度设置范围: -25℃至220℃
动作温度公差:
|
| 动作温度范围 |
≦110℃ |
111℃-150℃ |
≧150℃ |
| 温度公差 |
±3℃,±4℃,±5℃ |
±4℃,±5℃ |
±5℃ |
|
| 温差: |
| 动作温度范围 |
≦120℃ |
120-160℃ |
≧160℃ |
| 温差 |
10-15℃±8℃ |
12-20℃±8℃ |
18-25℃±10℃ |
|
寿命:
自动复位型:100,000 cycles,
手动复位型:10,000 cycles
安规认证: UL,VDE,CCC
可选用的结构: |
| 壳体 |
安装支架 |
封盖 |
端子脚 |
复位方式 |
开关状态 |
a)酚醛树脂壳体,最高动作温度150℃
b)不饱和聚脂壳体,最高动作温度180℃
c)陶瓷壳体,最高动作温度220℃; |
a)无安装支架
b)固定支架
c)活动支架 |
a)铝盖
b)不锈钢盖 |
0.8x4.8mm,
0.5x4.8mm,
0.8x6.3mm,
0.5x6.3mm |
a)自动复位
b)手动复位 |
a)常闭
|
|
端子形式: 端子尺寸: 封盖形式:
Q为弯端子 1.为6.3mm端子 0.为光头铝盖 3.为带边铝盖
D为平端子 2.为4.8mm端子 1.为30.4mm铝盖 4.为活动支架
P为45度端子 3.为非标尺寸端子 2.为32.6mm铝盖 5.为特殊封盖
3. 断开温度偏差:±2℃、±3℃、±5℃、±10℃;
4.通断动作温度差:5℃~25℃(根据用户需要设定);
5.使用寿命:普通型大50000次,手动复位大于10000次;
6.绝缘强度:AC50HZ/2000V 历时1min无击穿现象;
7.耐热性:普通型 最高使用温度≤150℃,安装表面温度≤160℃;高温型 最高使用温度≤210℃,安装表面温度≤220℃;
8.接触电阻:不大于50mΩ;
9.接地方式:通过温控器金属外壳与器件接地金属相接触。
|
|
|
