产品详细
90DB按扭步进可调衰减器
- 型号：CHB-8-90-1-B-50N/SMA
- 价格：1
- 最小起订量：0
- 供货总量：0
- 产品介绍
1、产品型号：CHB-8-90-1-B-50N/SMA
2、产品名称：90 dB按钮步进衰减器
3、技术指标：
|
工作频率（GHz）
|
DC-2.5
|
|
|
插入损耗(dB)
|
≤3.0
|
|
|
驻波（VSWR）
|
≤1.4
|
|
|
衰减范围(dB)
|
0-90
|
|
|
单键衰减精度(dB)
|
1dB键
|
±0.2dB@DC-1GHz, ±0.3dB@other
|
|
2dB键
|
±0.3dB@DC-1GHz, ±0.4dB@other
|
|
|
4dB键
|
±0.4dB@DC-1GHz, ±0.6dB@other
|
|
|
8dB键
|
±0.7dB@DC-1GHz, ±0.9dB@other
|
|
|
16dB键
|
±1.0dB@DC-1GHz, ±1.2dB@other
|
|
|
20dB键
|
±1.2dB@DC-1GHz, ±1.5dB@other
|
|
|
叠加衰减精度(dB)
|
≤10dB
|
≤0.7dB@DC-1GHz, ≤0.9dB@other
|
|
≤60dB
|
≤1.2dB@DC-1GHz, ≤1.5dB@other
|
|
|
≤90dB
|
≤2.5％dB @DC-2.5GHz
|
|
|
标称阻抗（Ω）
|
50
|
|
|
接口类型
|
N-F/SMA
|
|
|
工作温度（°C）
|
-40～+50
|
|
|
外型尺寸（mm）
|
|
|
|
重量（kg）
|
0.15
|
|

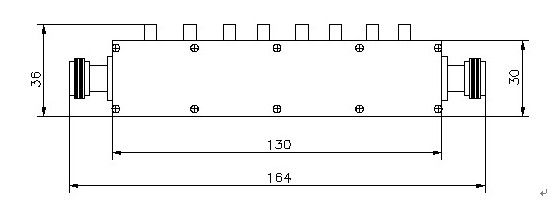

4、外观结构图：
